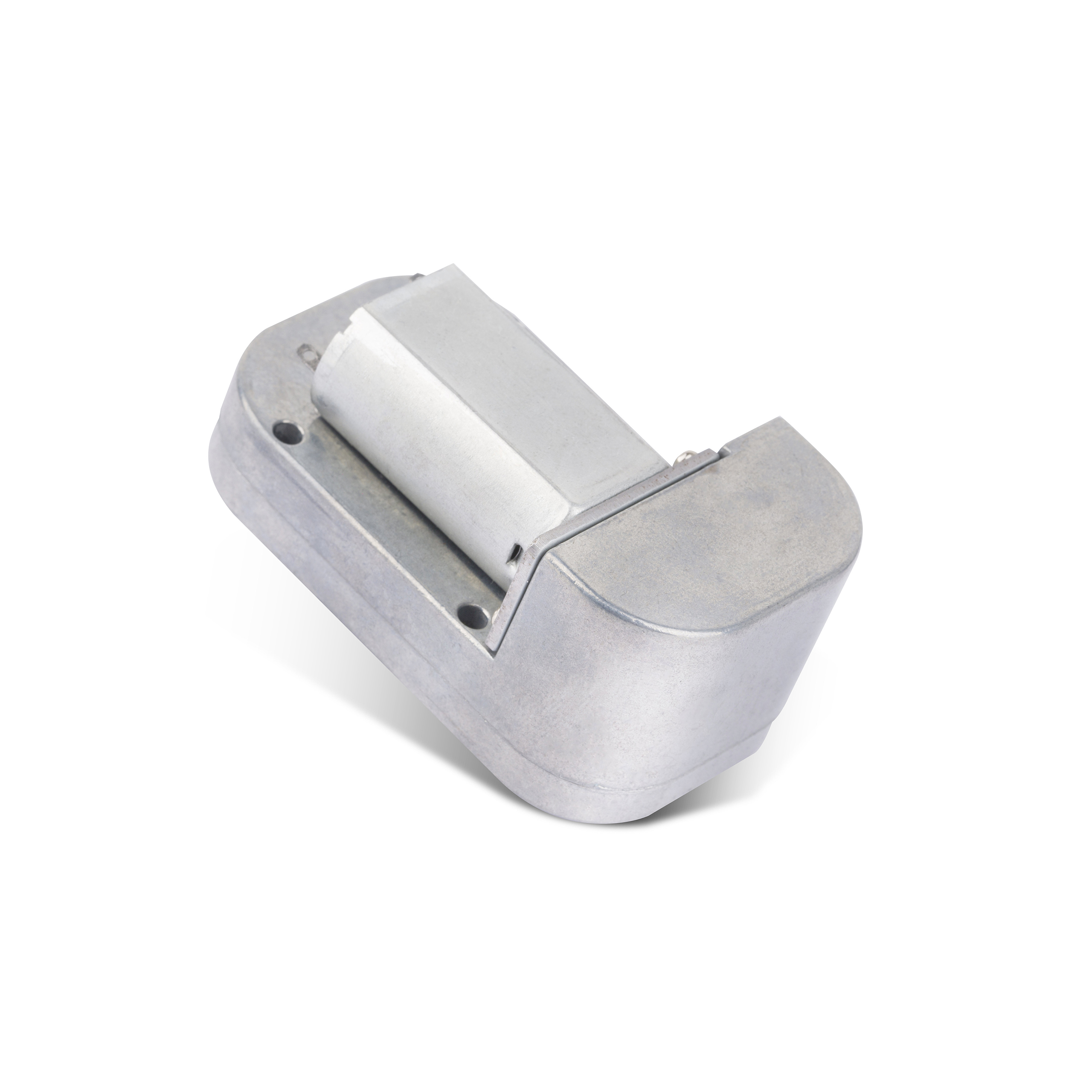

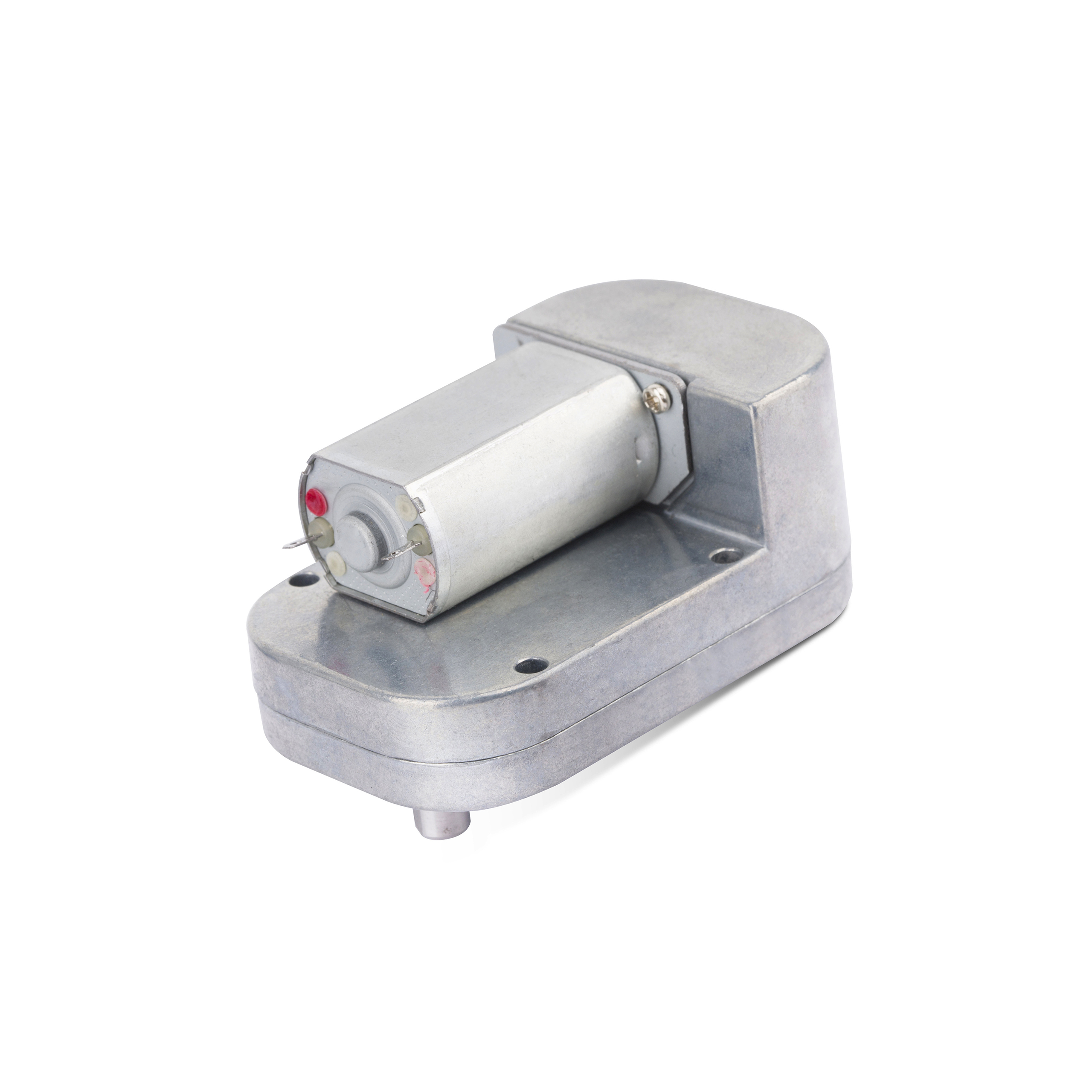

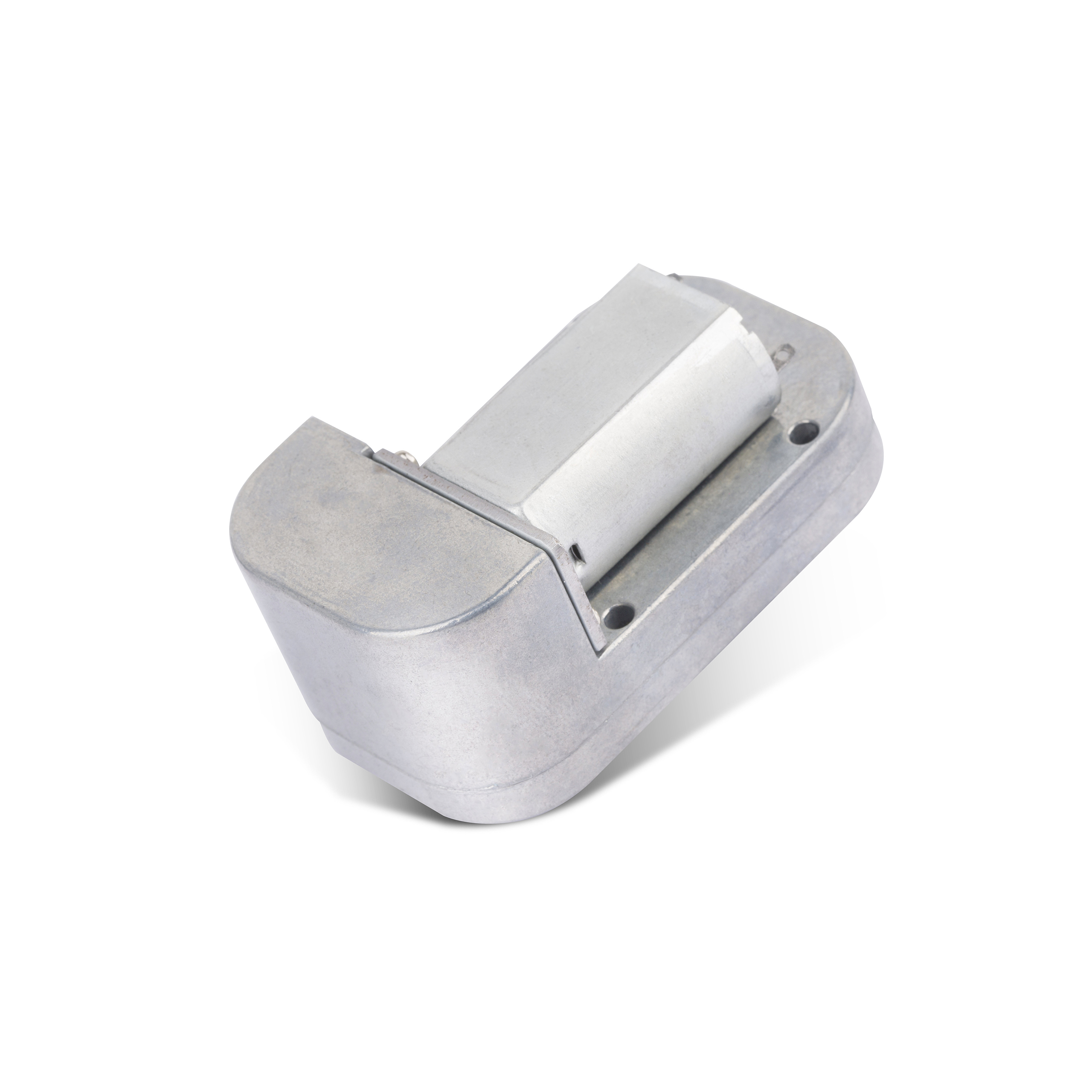

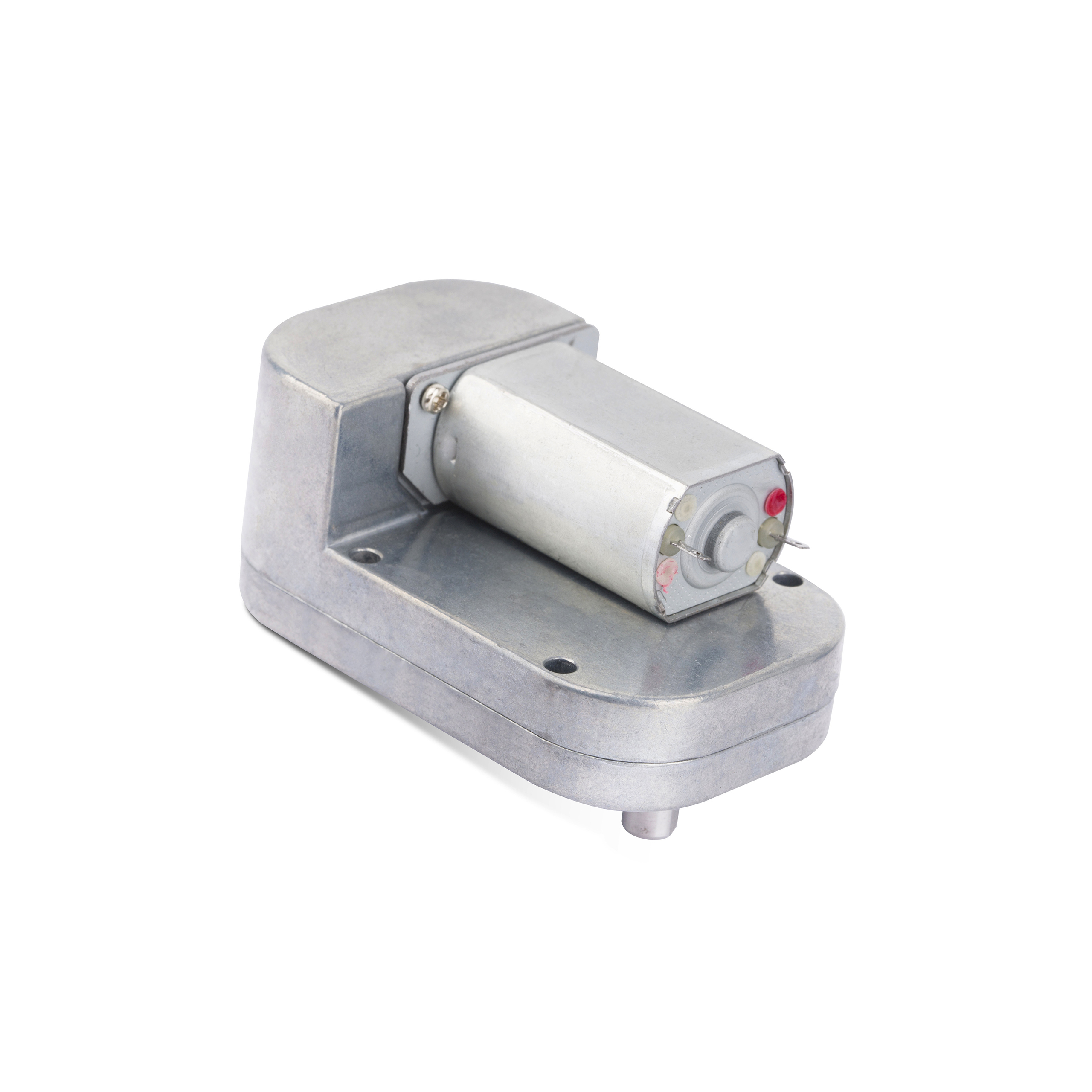

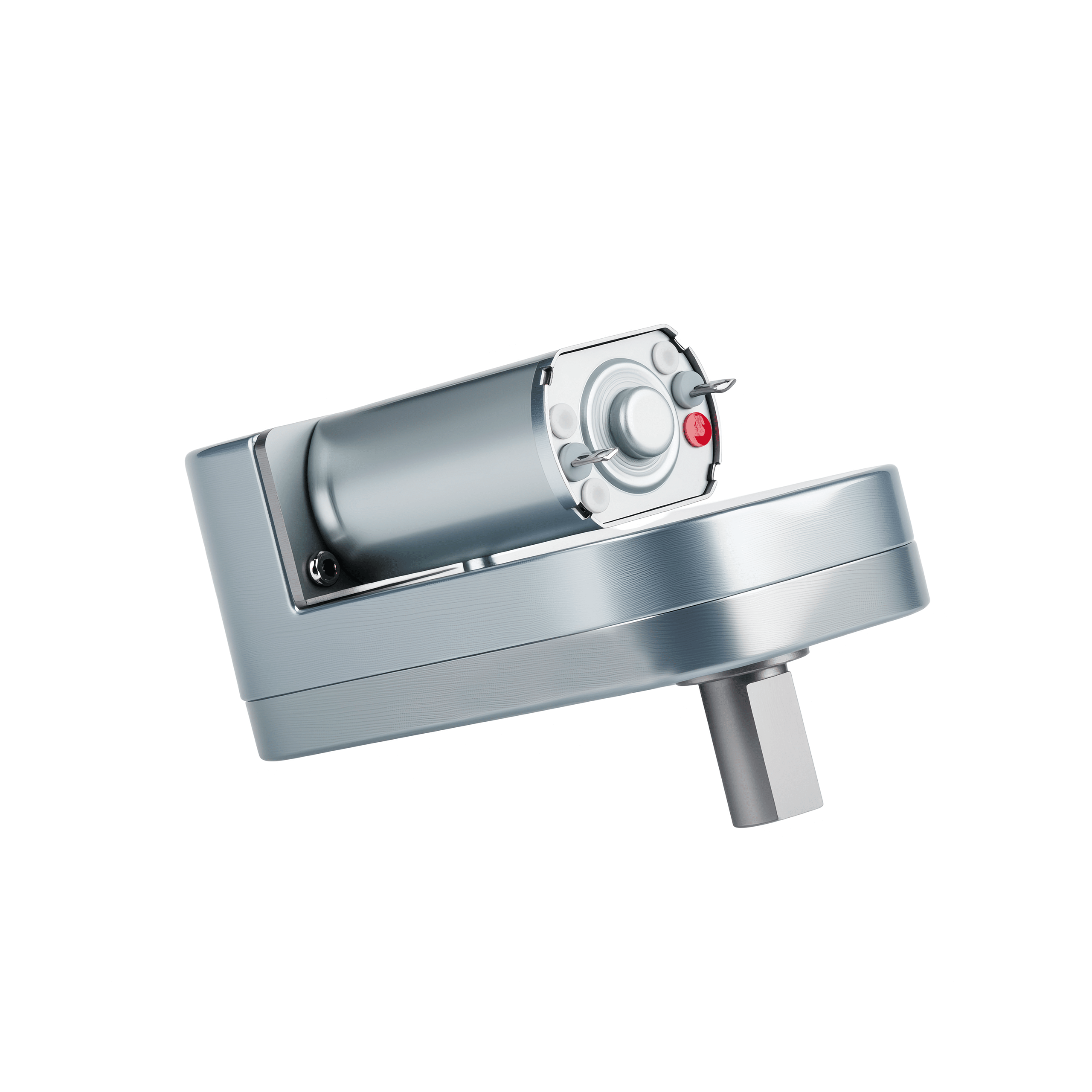

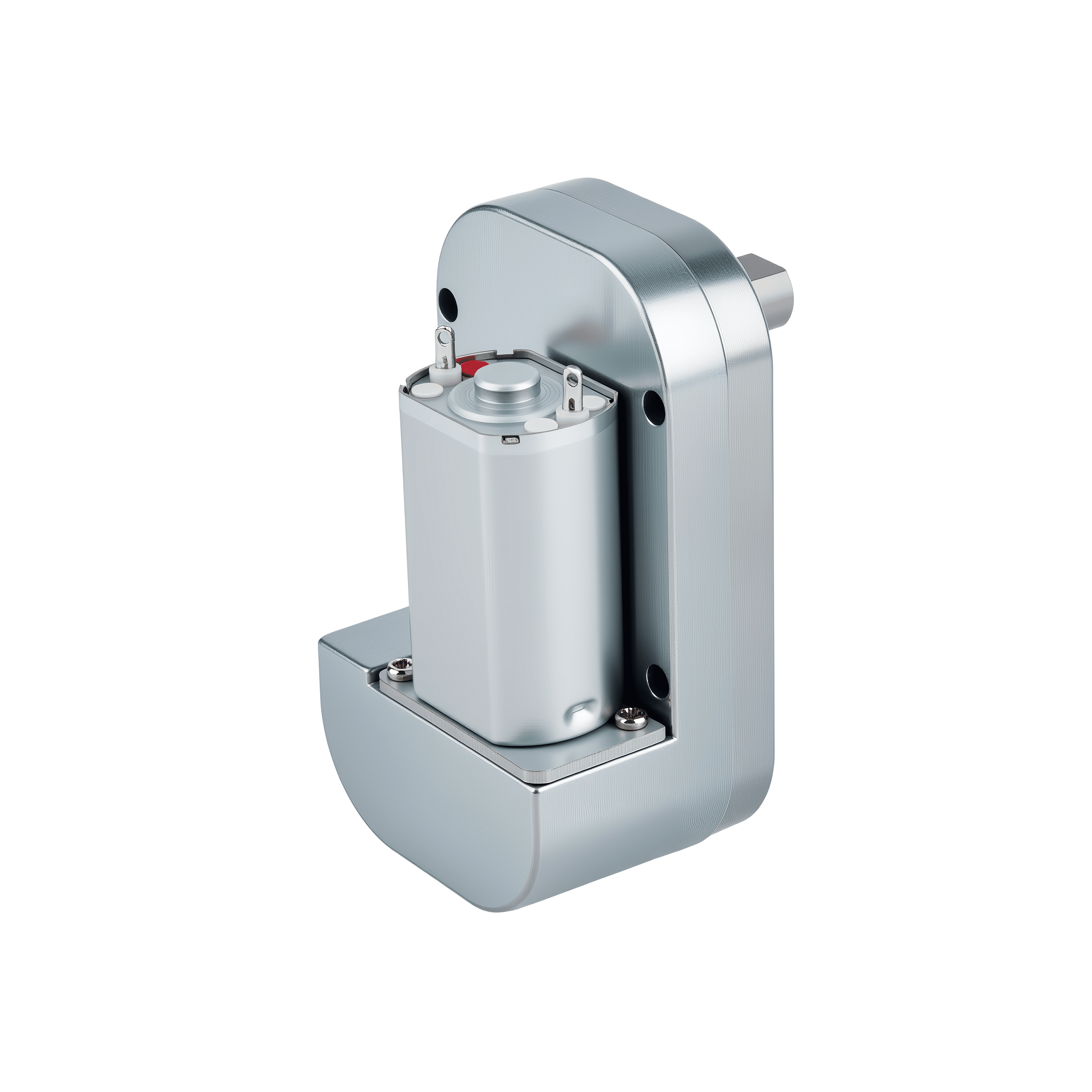

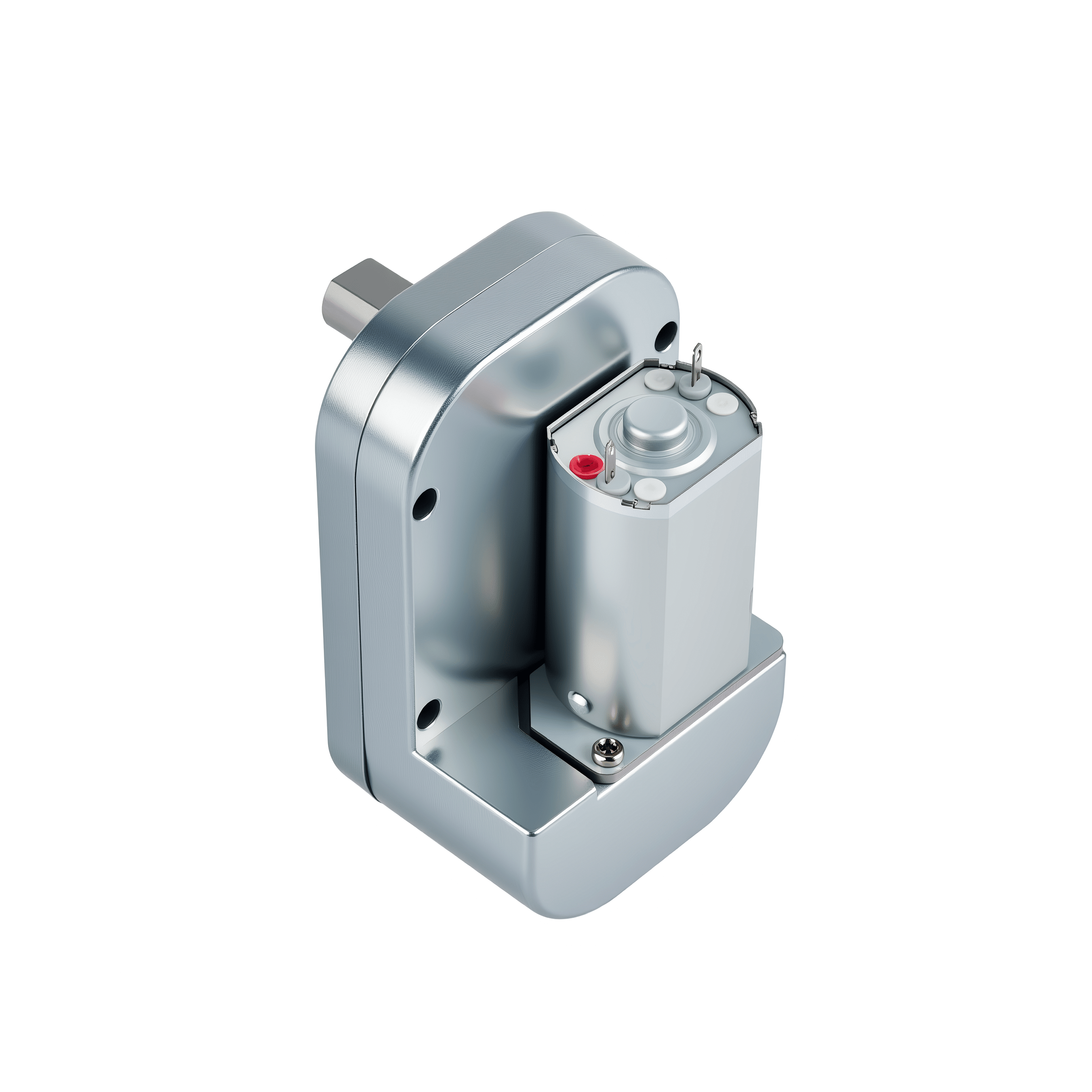

KM-38L180

KM-38L180 永磁直流减速电机额定扭矩为 12.5 kgf·cm,能够输出稳定的高扭矩,即使在负载波动的情况下也能维持连续驱动,确保阀门等执行机构具备精准可控的响应能力。额定电流为 290 mA,相较于传统电磁驱动方式,在保证性能的同时有效降低能耗,提升系统整体能效。

电机结构采用碳刷与铁氧体磁体设计,具备优良的热稳定性与机械强度,适用于高负载、长时间连续运行的工况环境。其耐久性强、运行可靠,满足自动化控制系统在长期使用中对性能稳定性与使用寿命的严苛要求,适用于百叶窗、水流量控制阀、遥控模型、天线推杆、复印机、播种机阀门等设备。

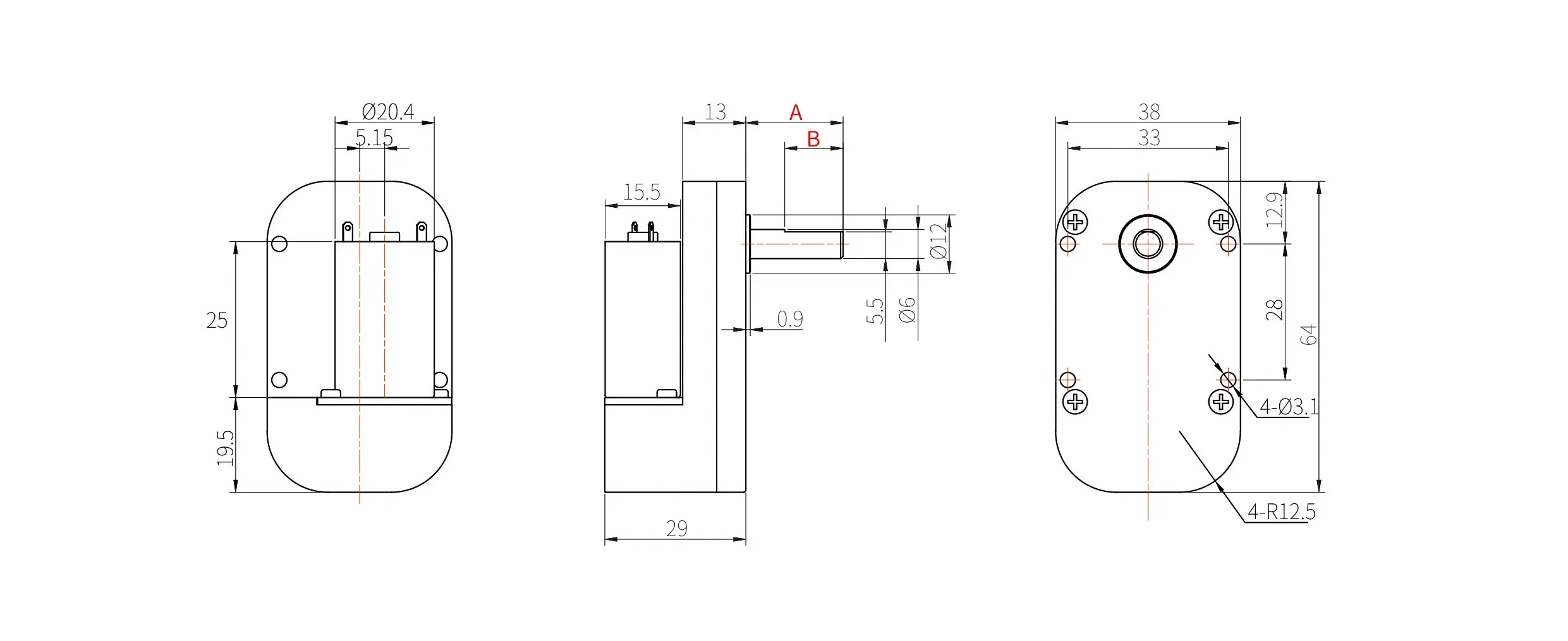

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:
减速比 131 756 1013
齿轮箱长度 | mm / / /
额定力矩 | kg·cm 2 4 6
额定转速 | RPM 46.6 10.8 7.9
堵转力矩 | kg·cm 5.8 34.0 45.5
齿轮箱瞬间容许扭力 | kg·cm 12.0 12.0 12.0
>>电机参数:
型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
FK-180PA-09460 24 0.025 9257 0.12 7709 25.08 1.99 0.59 149.98



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

常见疑问

可以只要减速箱吗?

为了保证产品的质量和一致性,我们一般不提供单独配件/减速箱;

定制化的减速电机需求,我们会根据实际情况,制定解决方案。

能参观一下金茂展的电机工厂吗?

欢迎随时来访,但请提前数日通知我们,以便我们安排日程并制定参观计划。

电机的种类都有哪些?

金茂展主要生产直流电机,包括有刷直流电机,无刷直流电机,减速电机等;

金茂展的电机噪声大吗?可以提供没有噪声的电机吗?

金茂展的电机噪声控制在行业内处于领先水平;

通常我们根据背景噪声和测量距离来定义电机的噪声水平(单位为dB)。

噪声分为两大类:机械噪声和电气噪声。机械噪声主要与电机本身的结构有关,也与电机的运行速度相关(一般来说速度越快,噪声越大),而电气噪声则主要源于电刷与换向器之间摩擦产生的火花。

目前在电机行业中不存在没有噪声的电机,我们会通过改善设计让电机的噪声达到客户要求的水平。

金茂展的有刷直流电机用的是什么电刷?

我们通常使用两种类型的电刷:金属刷和碳刷。选择哪种刷子取决于多个因素,包括电机的速度、电流承载能力和预期寿命。对于尺寸小一点的电机,我们通常选择金属电刷;而对于尺寸大一点的电机,则倾向于选择碳刷。相较于金属刷,碳刷具有更长的使用寿命,并且能够显著降低换向器的磨损。
