KM-38F500

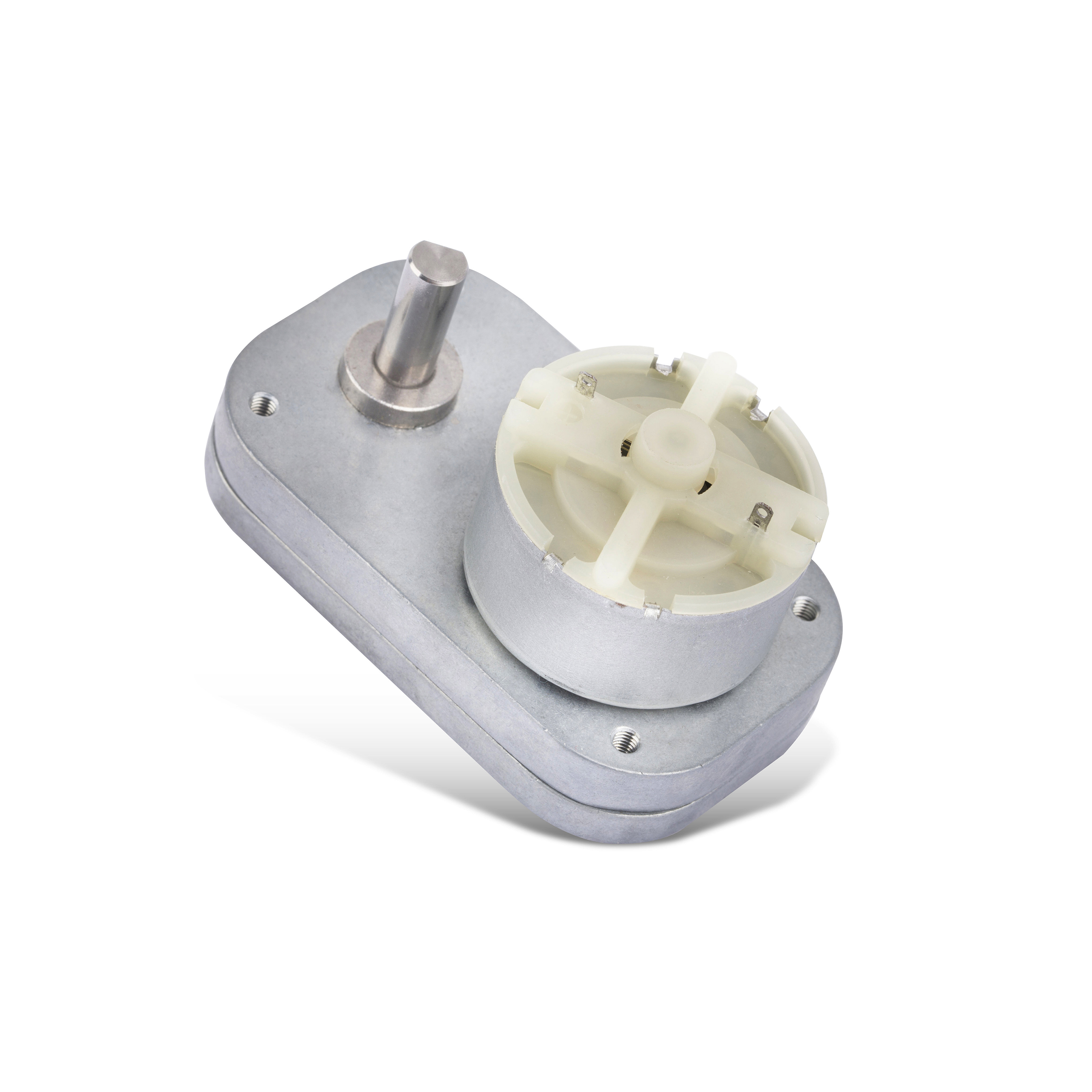

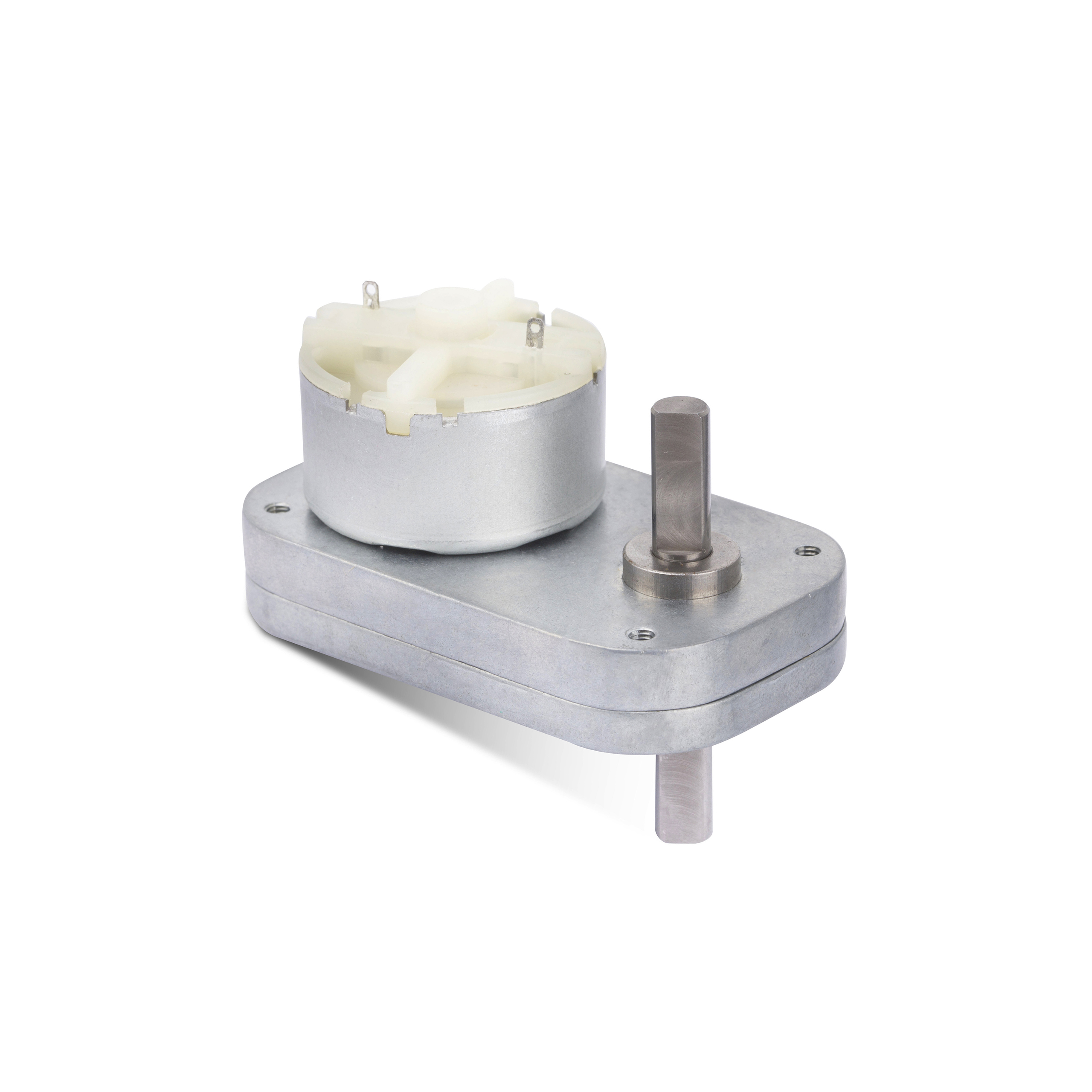

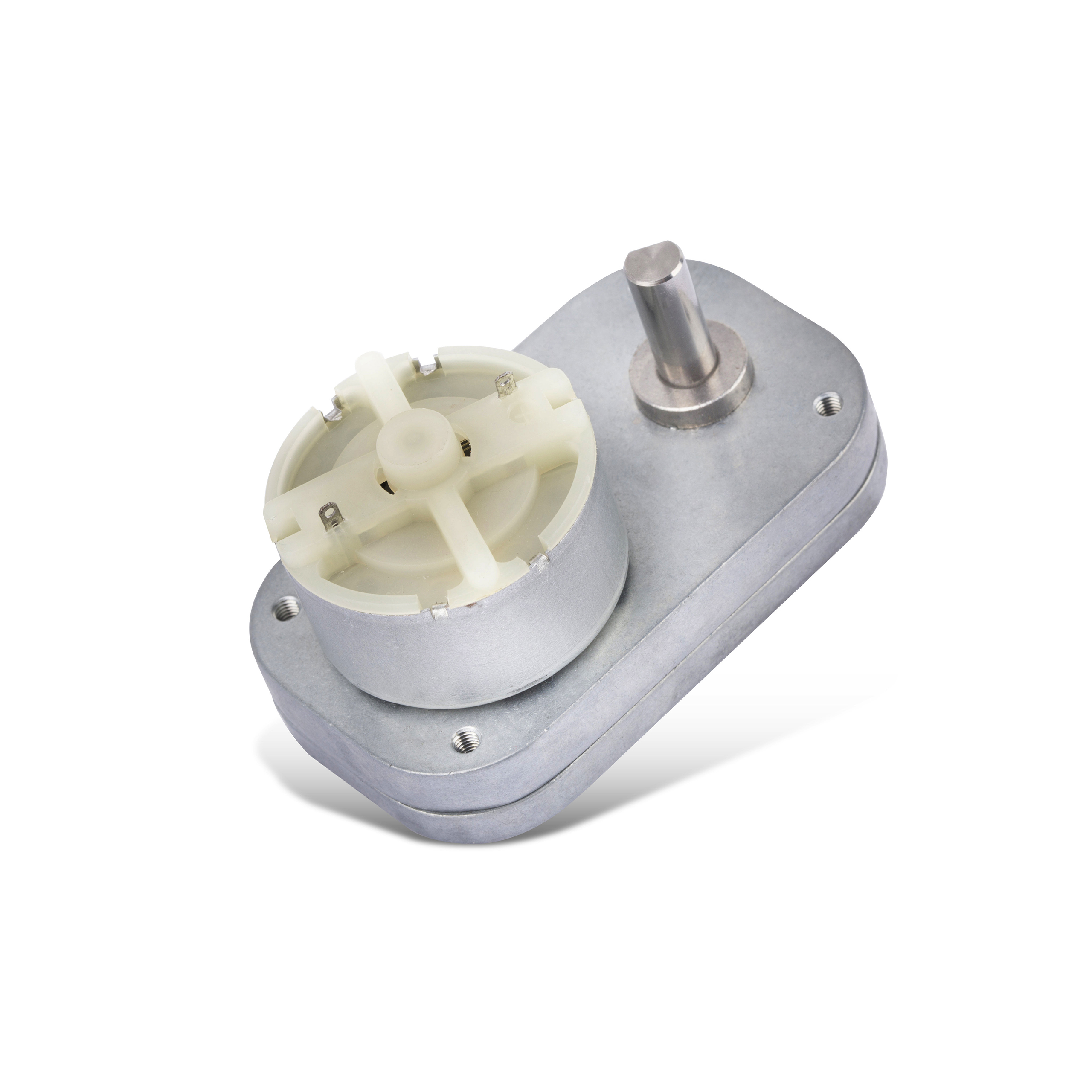

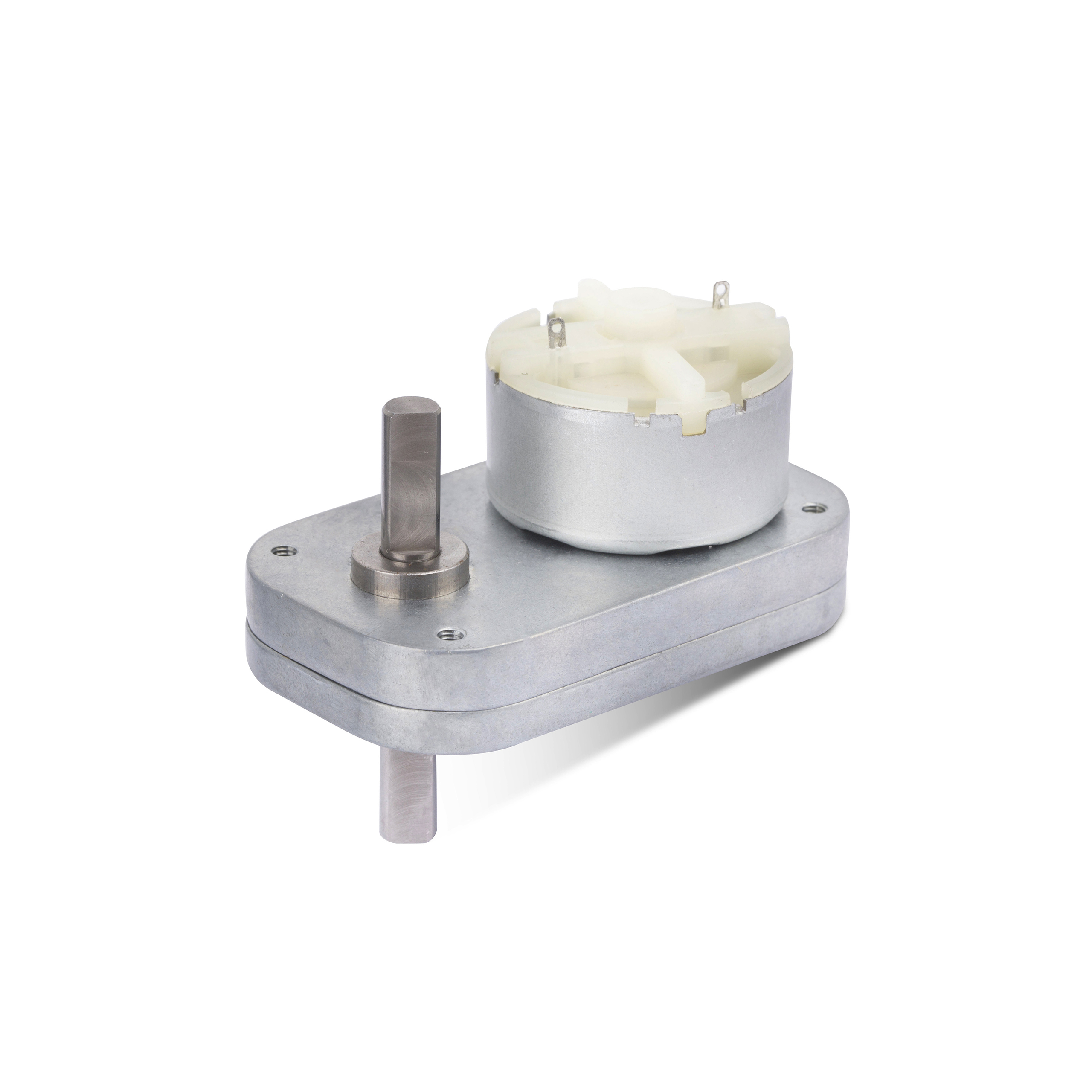

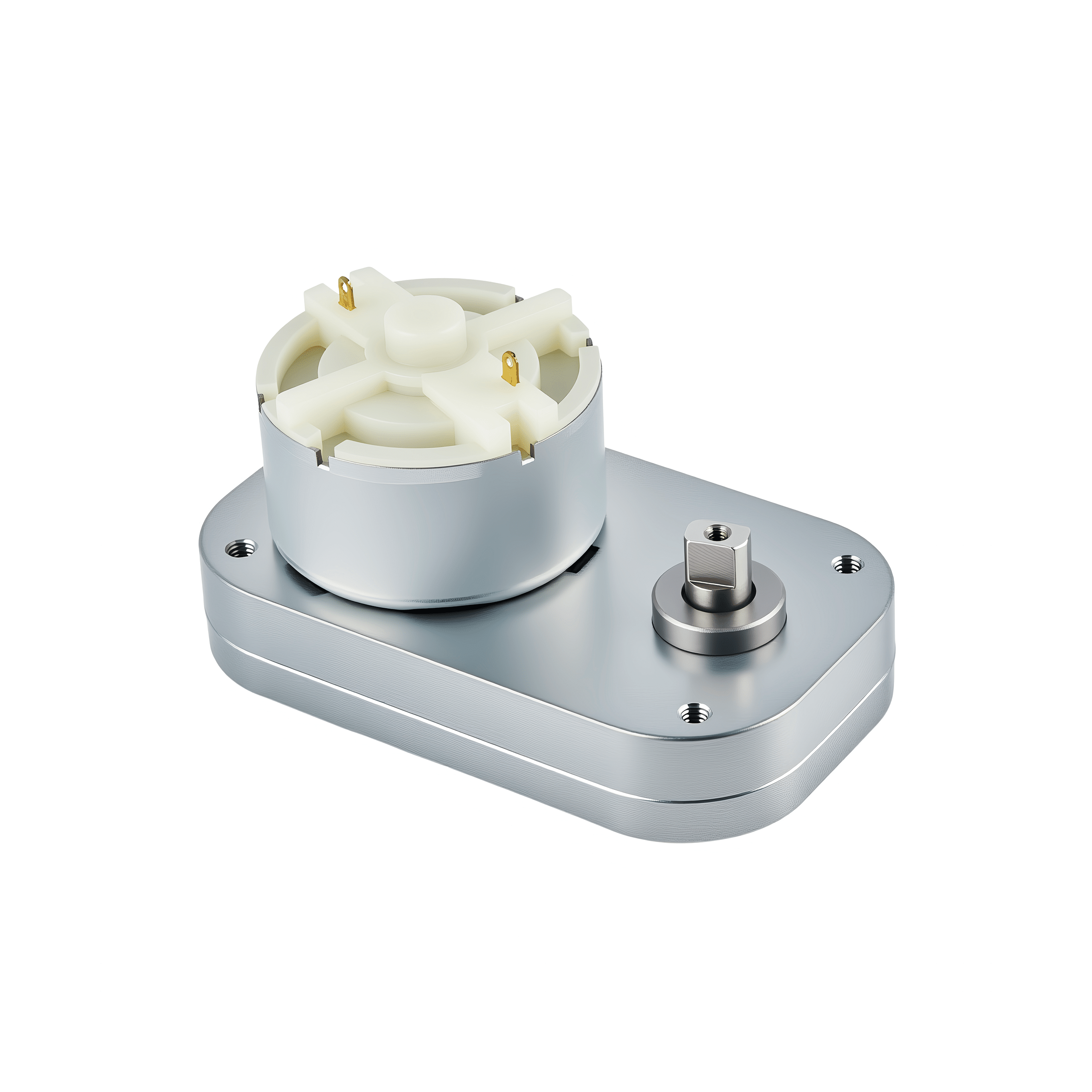

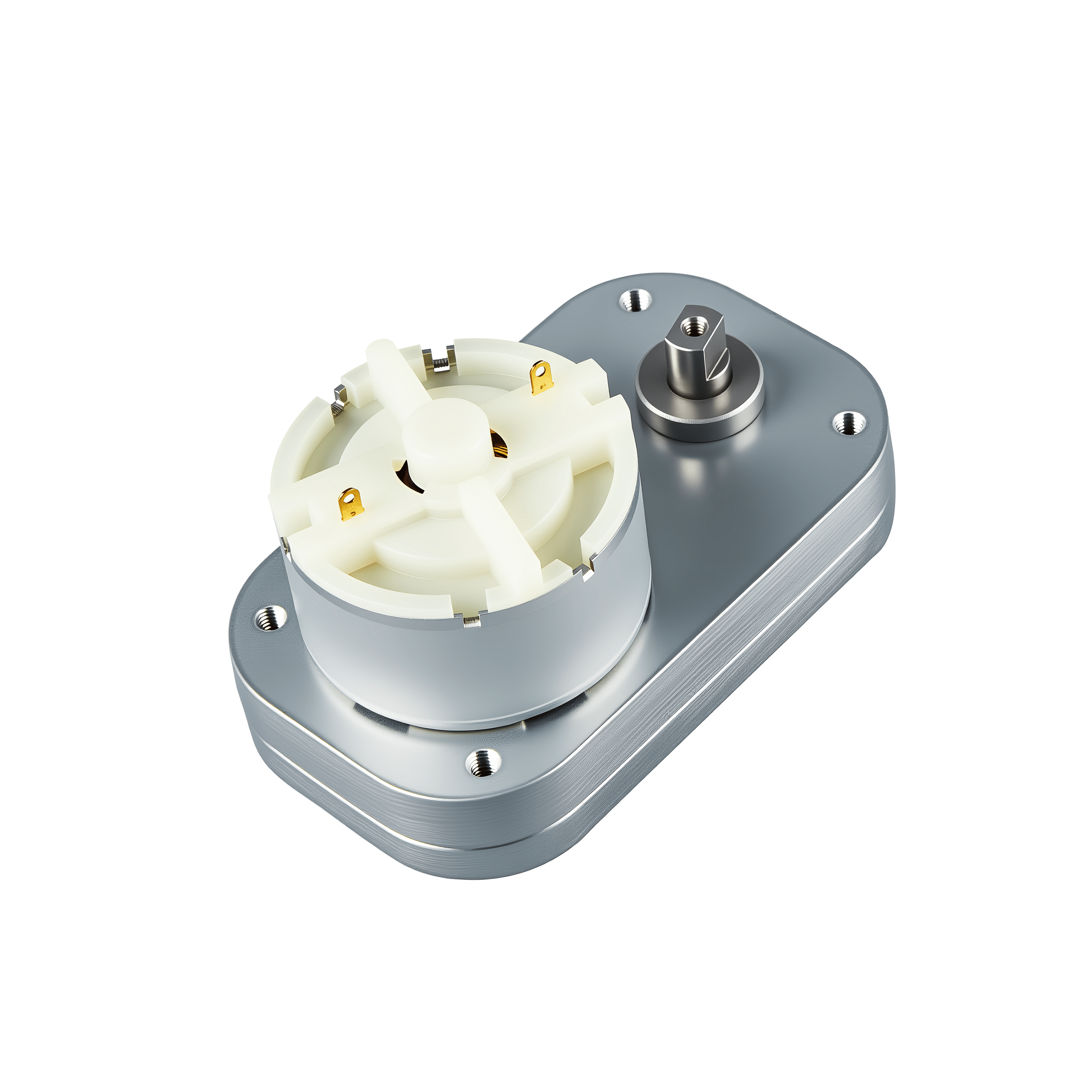

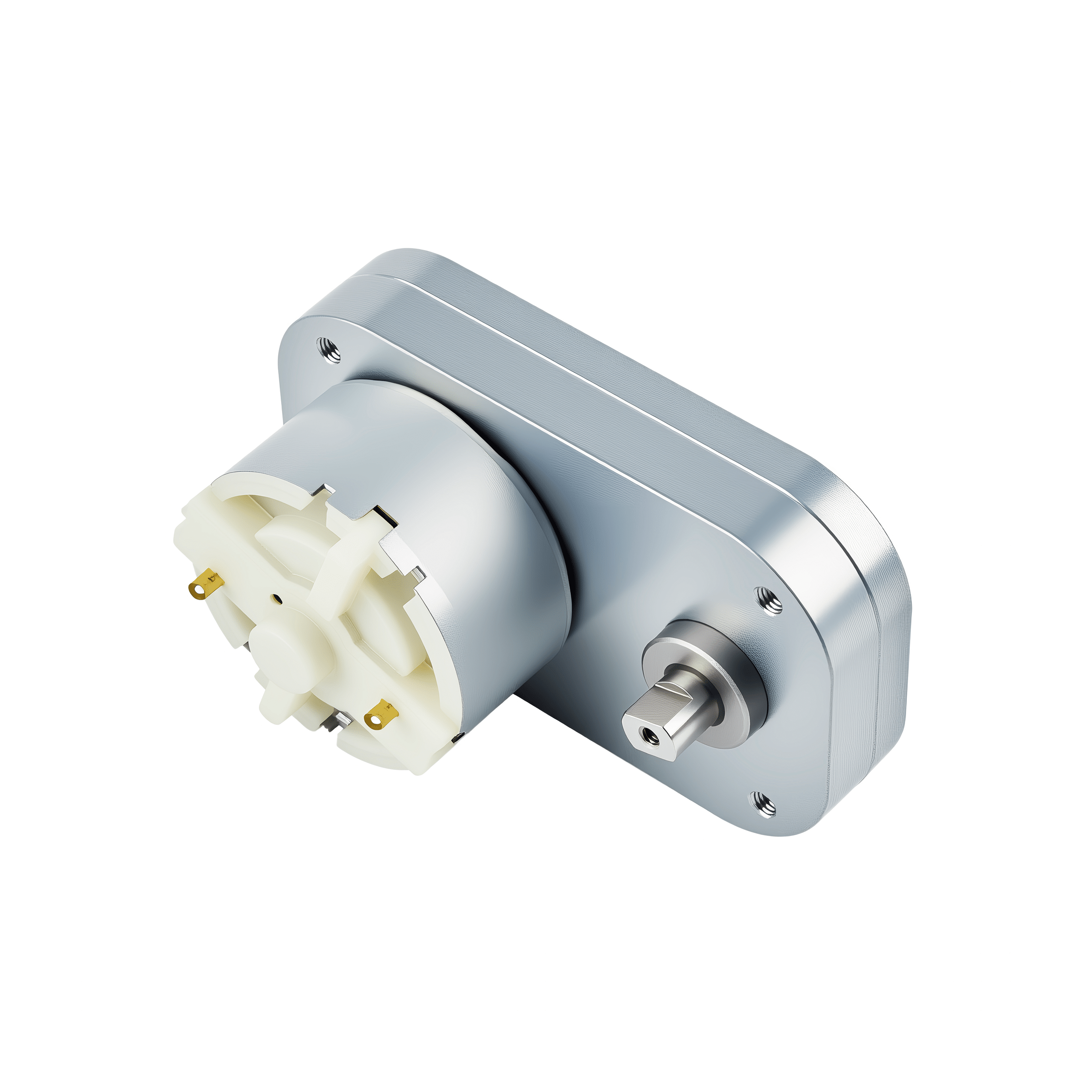

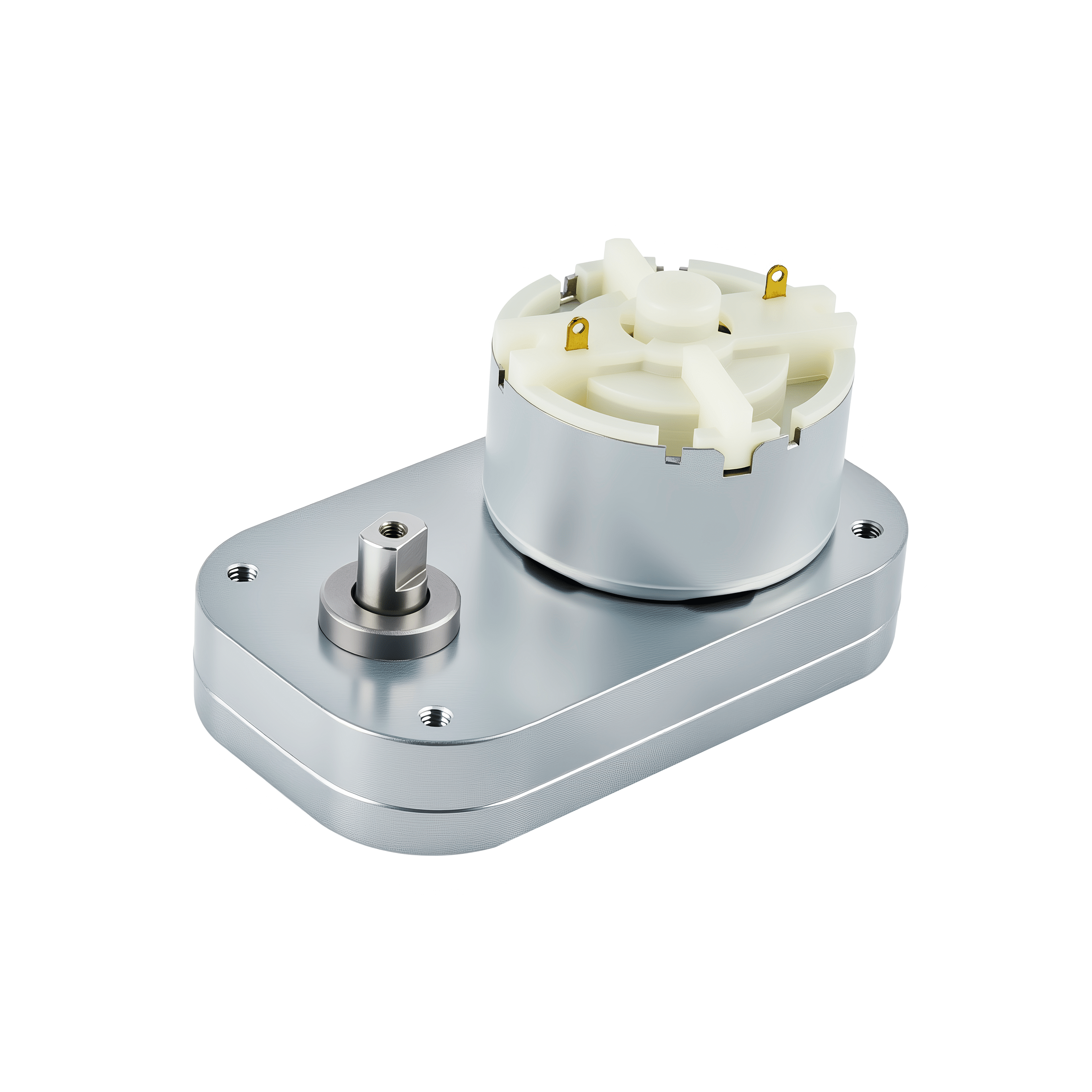

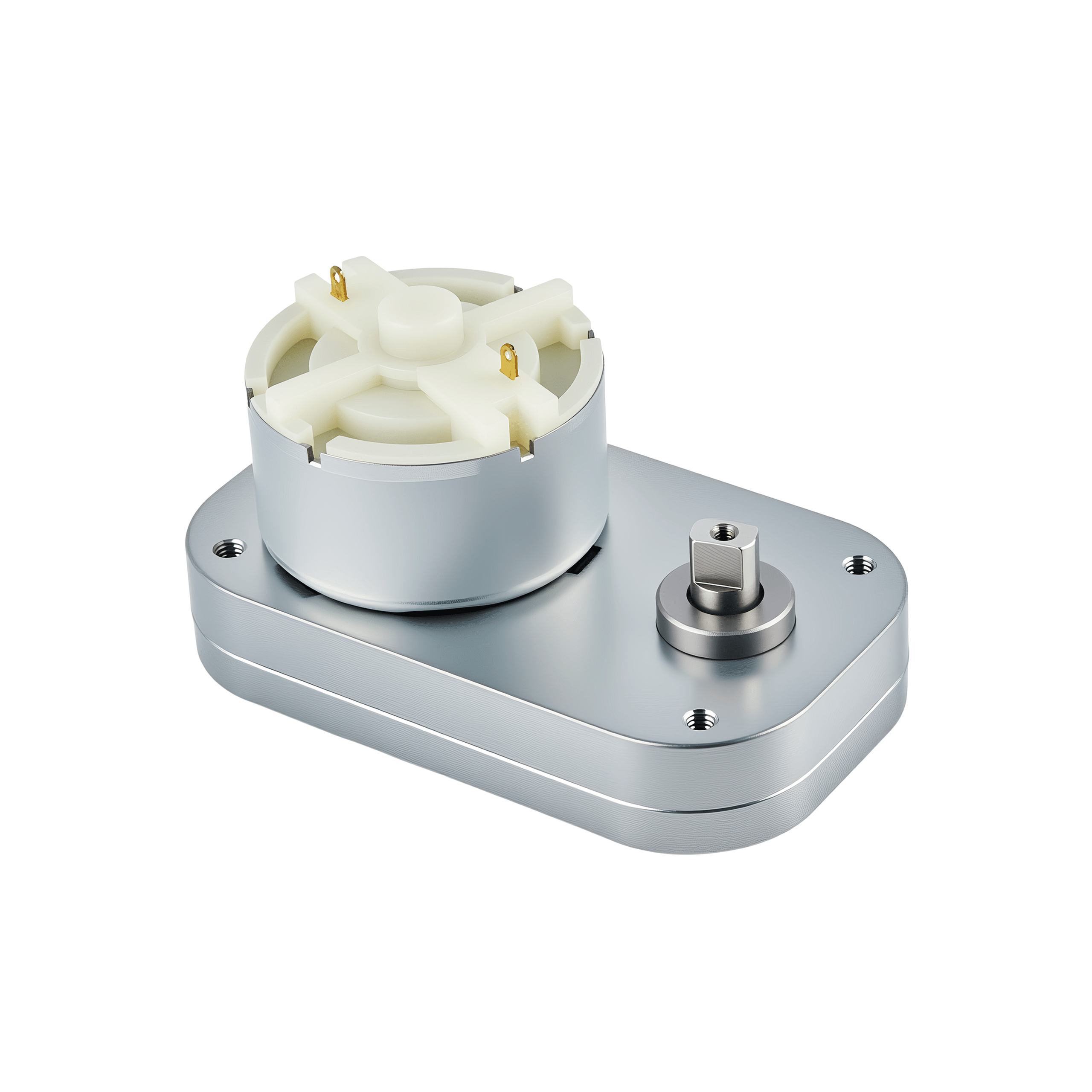

KM-38F500 减速电机具备稳定的低速输出能力和可靠的扭矩表现,适用于对精密控制和持久运行有较高要求的应用。其封闭式齿轮系统不仅提升了整体机械稳定性,还有效降低运行过程中的噪音,增强设备的舒适性和使用体验。

为提升在复杂电气环境中的适应能力,电机内置压敏电阻,可在 PWM 控制或电压波动情况下提供电气保护,确保运行过程中的安全性与一致性。紧凑的结构设计结合安静流畅的运行特性,使其尤其适用于感应消毒液分配器、智能厨具、胶片显影槽、升降窗帘等设备。

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:



减速比 29.7 103 158 220 292 535 1199
齿轮箱长度 | mm / / / / / / /
6V 额定力矩 | kg·cm 0.3 1 1.5 1.8 2 3 4
额定转速 | RPM 91.2 29.7 19.4 14.1 10.9 6 2.8
堵转力矩 | kg·cm 1.8 5.8 8.9 11.2 14.8 24.5 55
12V 额定力矩 | kg·cm 0.5 1 2 3 4 5 6
额定转速 | RPM 252.2 77.5 48.8 34 25.6 14.6 6.9
堵转力矩 | kg·cm 3.2 10 15.3 19.2 25.5 42 94.3
齿轮箱瞬间容许扭力 | kg.cm 2.5 4.0 4.5 6.0 9.0 12.0
>>电机参数:
型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
RK-500TB-14415 6 0.023 3700 0.12 3103 13.93 0.44 0.62 86.33
RK-500TB-15350 12 0.051 8875 0.25 7365 25.19 1.91 1.22 148.05



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

智能窗帘的一大优势在于可以通过窗帘控制器进行远程控制,无需手动开合,只需按下按钮,窗帘就会自动打开或关闭,带来便捷省力的使用体验。
为实现便捷、卫生的免接触操作,洗手液分配机通常通过感应系统与微型电机协同工作:当检测到手部靠近时,电机会驱动泵体精准出液,实现高效、顺畅的自动控制流程。
对于智能洗碗机而言,选择高性能电机至关重要。金茂展提供的微型电机广泛适用于各类智能家居设备,满足其对稳定性与效率的要求。

常见疑问

齿轮的类型都有哪些?

我们现在生产的齿轮类型齐全

按齿轮结构:直齿,斜齿轮,锥齿轮,蜗杆,蜗轮;

按齿轮材料:塑胶齿,金属齿(铜,不锈钢,粉末冶金)。

减速箱可以定制吗?

可以,我司有研发团队可对减速箱进行开发定制;

减速箱机定制项目包括齿轮定制,外形尺寸,内部结构,性能参数和相关定制配件等,以满足客户要求。

无刷电机的优点是哪些?

无刷电机相对于有刷电机,有效率高,寿命长,噪音低,控制方式多样等优点。

具体可参考我们的无刷电机介绍页面:https://kinmore.com.cn/custom-brushless-motor-development/

能参观一下金茂展的电机工厂吗?

欢迎随时来访,但请提前数日通知我们,以便我们安排日程并制定参观计划。

可以给我一份价目表吗?

我们所有的电机都是根据客户的具体需求定制的,包括寿命、噪声水平、电压以及轴的规格等,价格也会根据每年数量而有所不同,所以我们很难提供价格表。

如果你能告诉我们你的详细要求和年量,我们将提供双方都合理的报价。
