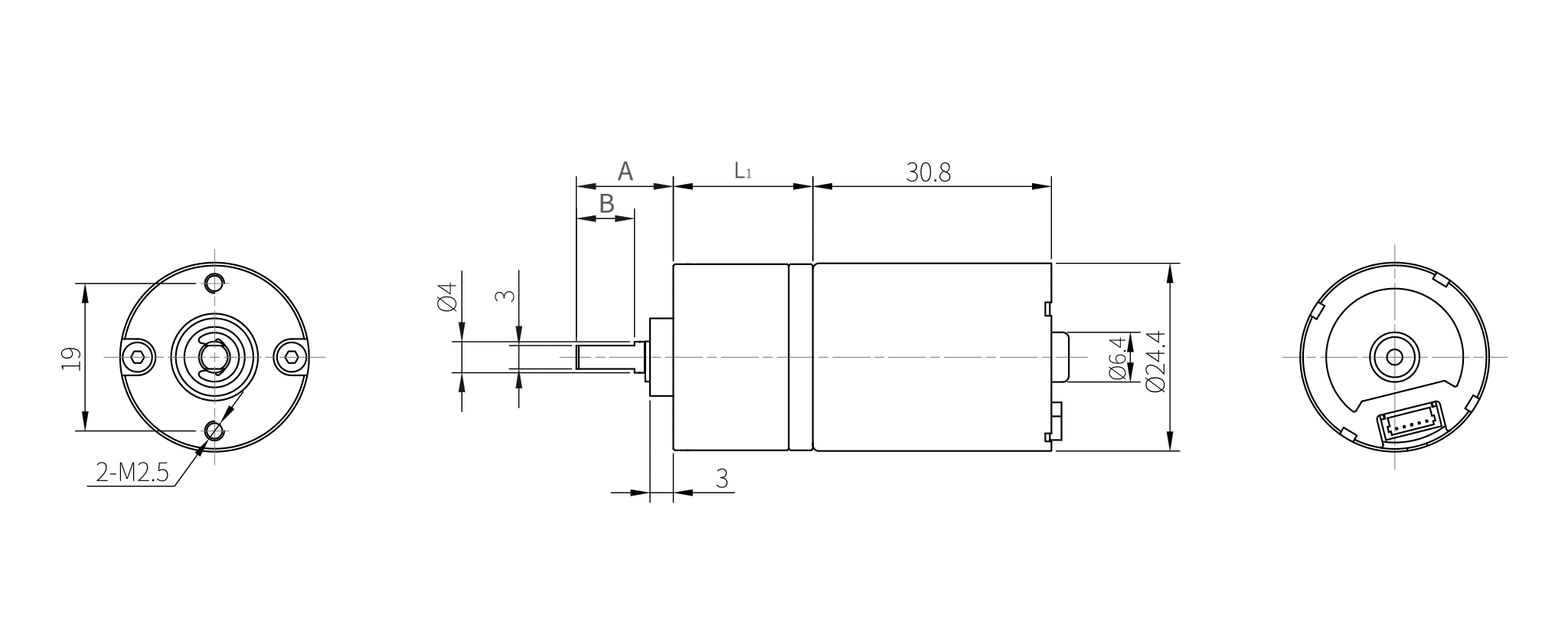

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:



减速比 4 5 16 25 64 125 256
齿轮箱长度 | mm 19.5 19.5 25.3 25.3 31 31 36.7
5V 额定力矩 | kg·cm 16.9 21 60.9 95 219 428
额定转速 | RPM 1125 900 281 180 70 36
堵转力矩 | kg·cm 93 116 335 523 1206 2355
12V 额定力矩 | kg·cm 24.8 31 89.4 139.7 321.9 628.7
额定转速 | RPM 1637 1310 409 262 102 52
堵转力矩 | kg·cm 155 193.7 558 871.9 2009 3923
齿轮箱瞬间容许扭力 | kg·cm 2.0 2.0 8.0 8.0 10.0 15.0
>>电机参数:



型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
KBL2431H-06A-04 5 0.18 5500 0.77 4500 4.7 2.21 3.43 25.85
KBL2431H-01A-04 12 0.14 7800 0.52 6550 6.9 4.72 2.51 43.06



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

常见疑问

金茂展的电机噪声大吗?可以提供没有噪声的电机吗?

金茂展的电机噪声控制在行业内处于领先水平;

通常我们根据背景噪声和测量距离来定义电机的噪声水平(单位为dB)。

噪声分为两大类:机械噪声和电气噪声。机械噪声主要与电机本身的结构有关,也与电机的运行速度相关(一般来说速度越快,噪声越大),而电气噪声则主要源于电刷与换向器之间摩擦产生的火花。

目前在电机行业中不存在没有噪声的电机,我们会通过改善设计让电机的噪声达到客户要求的水平。

能提供其他电机附加的零配件吗?

能;我司除提供电机外,还提供引线,齿轮,蜗轮蜗杆,连接器,编码器等零配件的定制。

产品起订量(MOQ)是多少?

我司常规有刷直流电机,无刷直流电机的起订量(MOQ)为: 5k-10k/Lot ;

常规减速电机的起订量为: 1k/Lot。

金茂展的电机是否有详细的使用寿命?

电机的使用寿命会因型号、材料和操作环境(包括温度、湿度、占空比、输入功率以及电机与负载的耦合方式等)而有显著差异。我们通常做电寿命测试时,需要在保证电机在运行状态下,电流、转速和转矩的变化保持在初始设定值的±30%范围内。

如果你能说明具体的使用要求和工作条件,我们将进行详细评估,以确定哪种电机型号最能满足你的需求。

齿轮的类型都有哪些?

我们现在生产的齿轮类型齐全

按齿轮结构:直齿,斜齿轮,锥齿轮,蜗杆,蜗轮;

按齿轮材料:塑胶齿,金属齿(铜,不锈钢,粉末冶金)。
