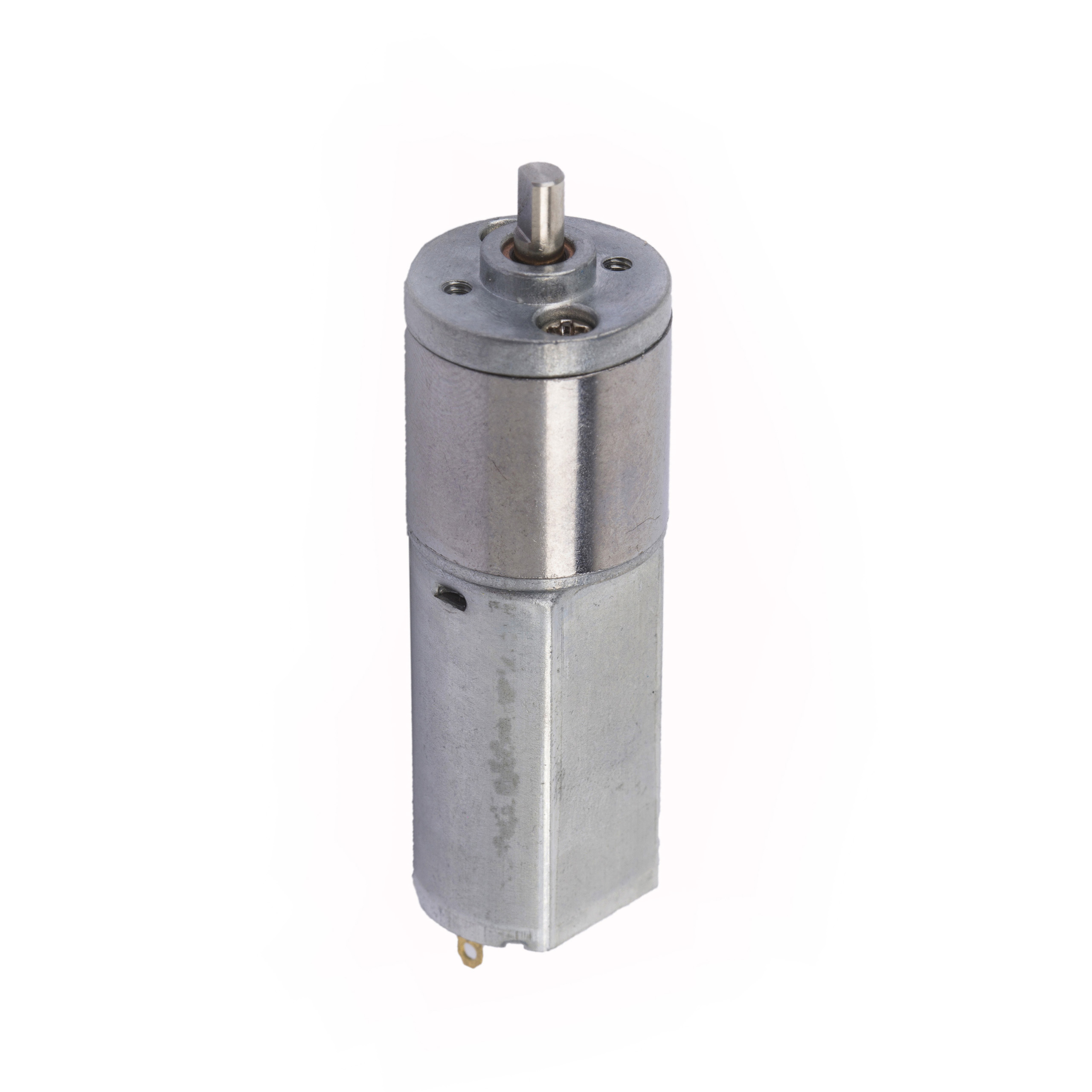

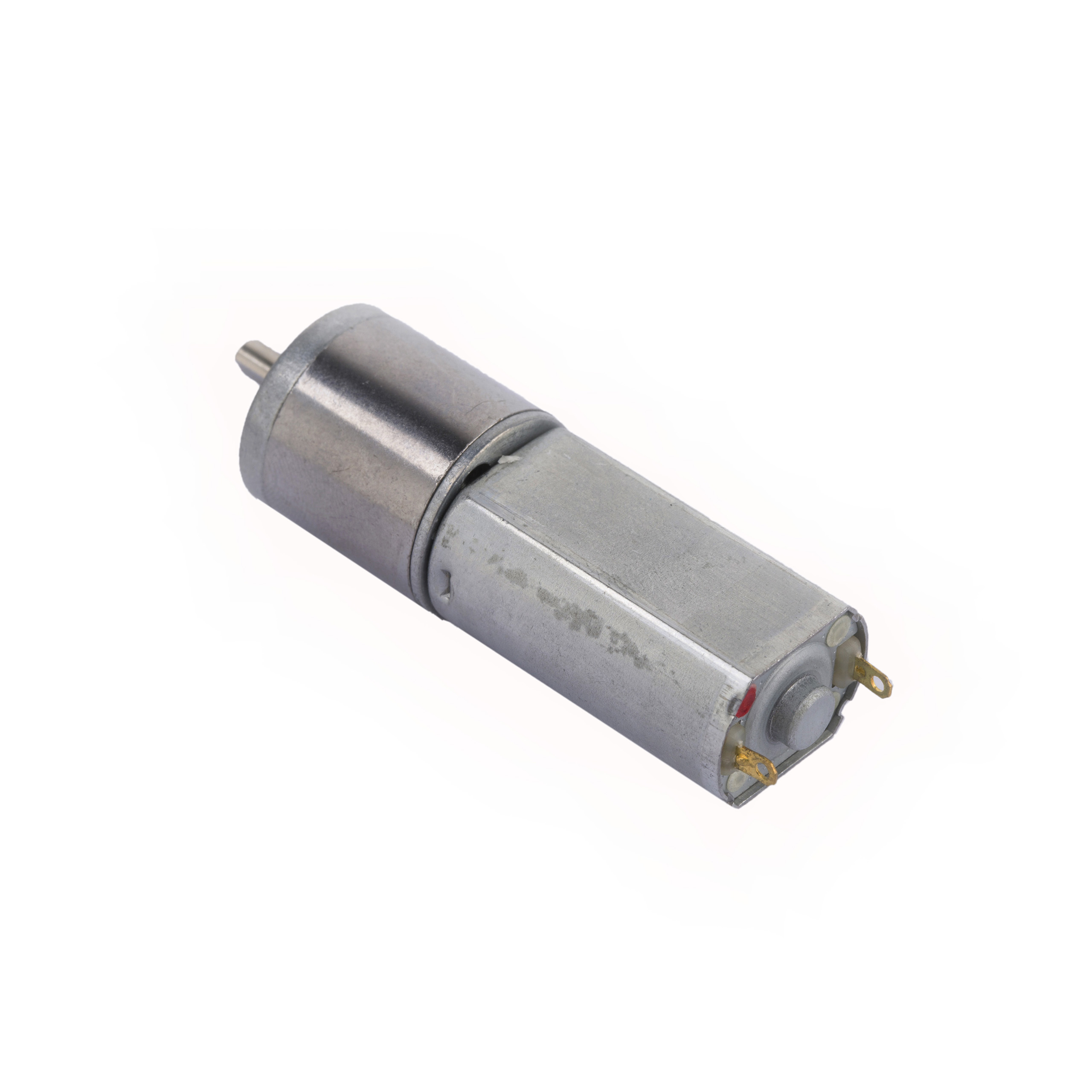

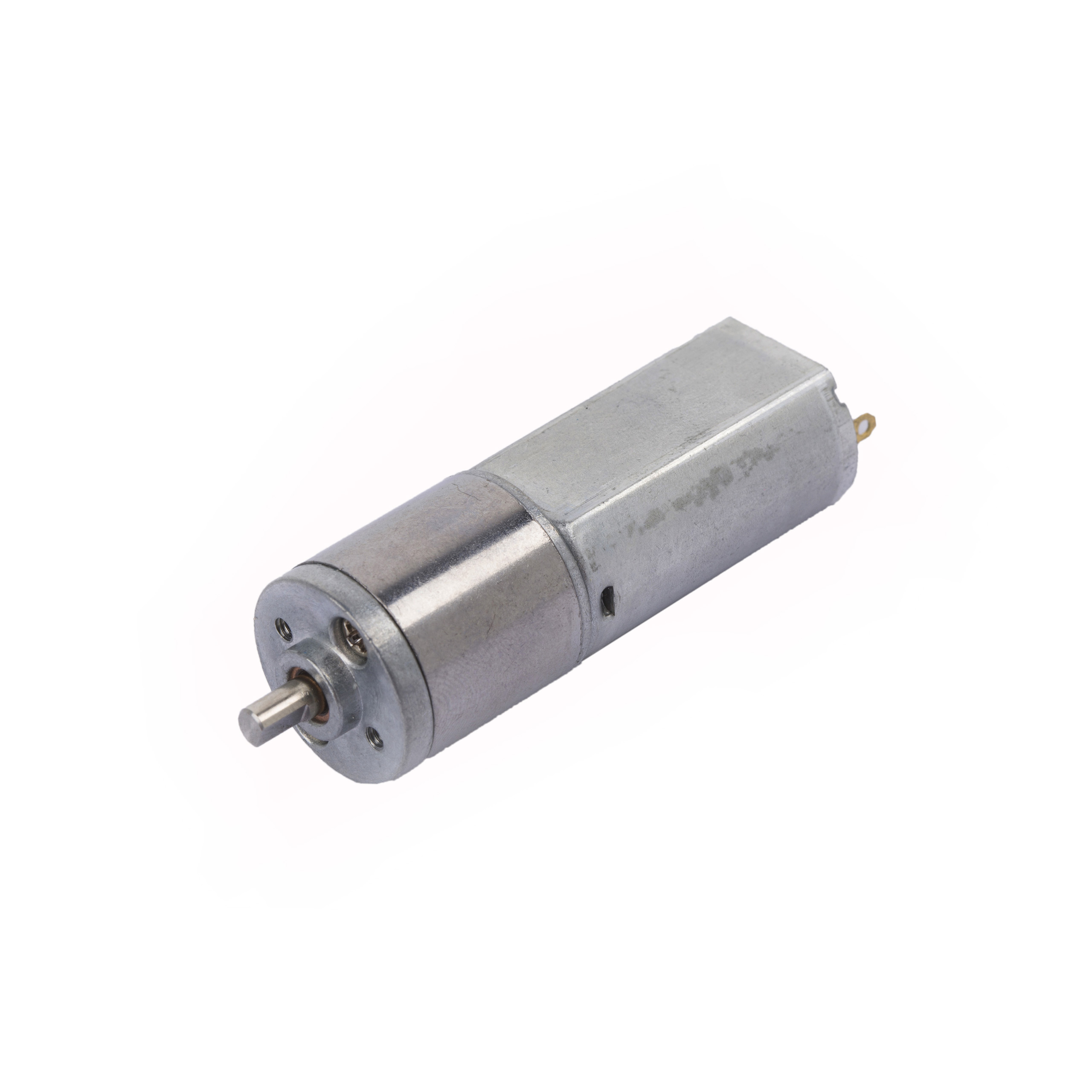

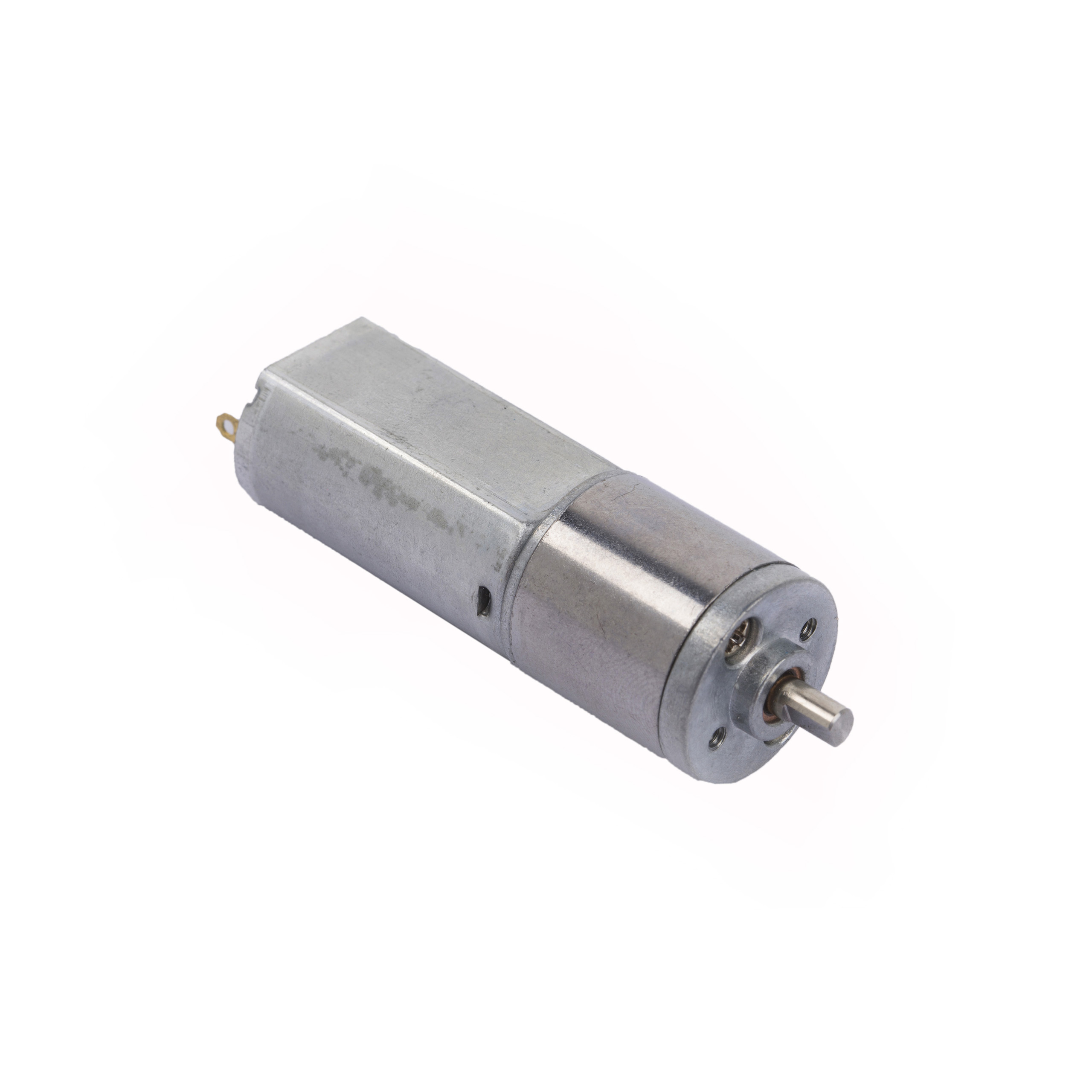

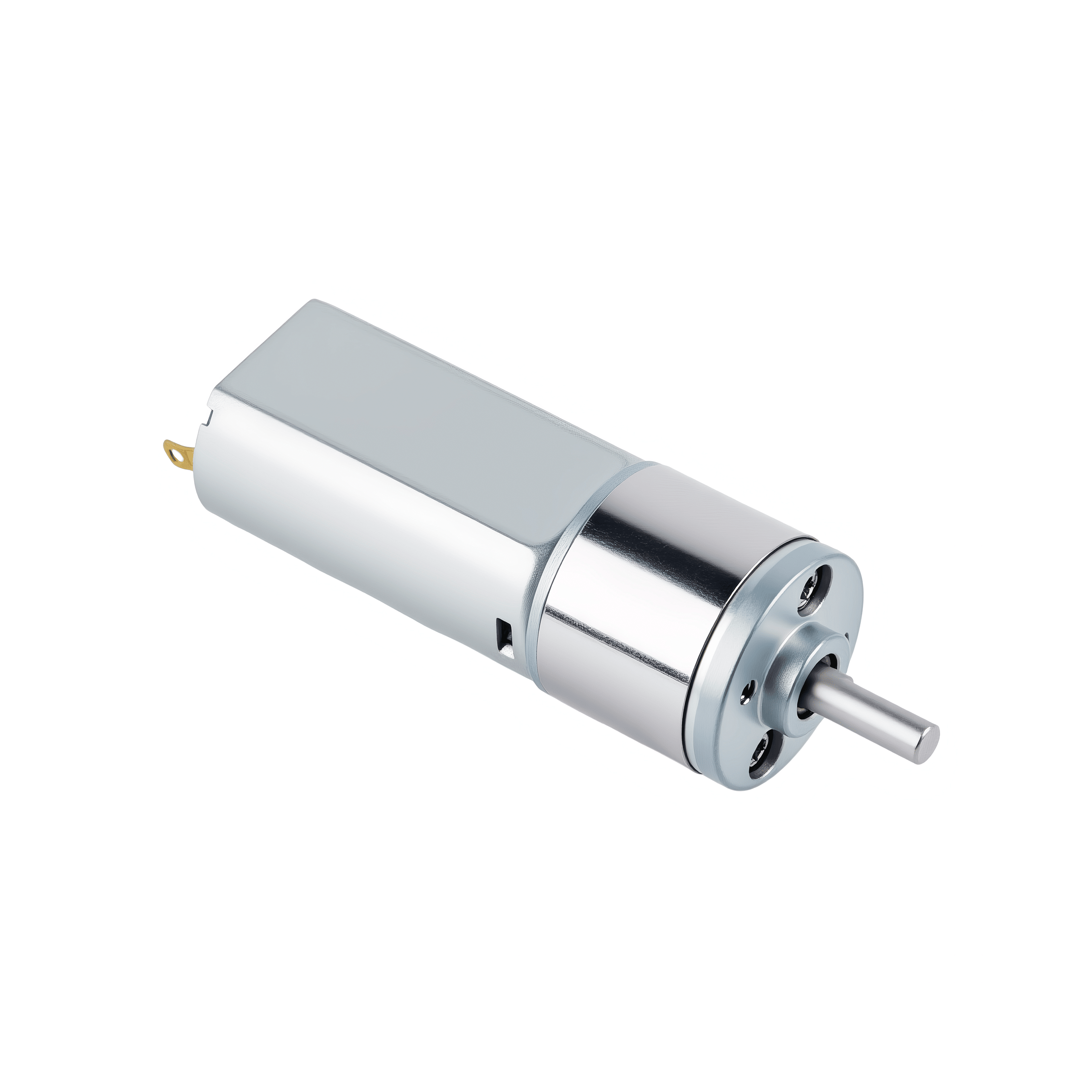

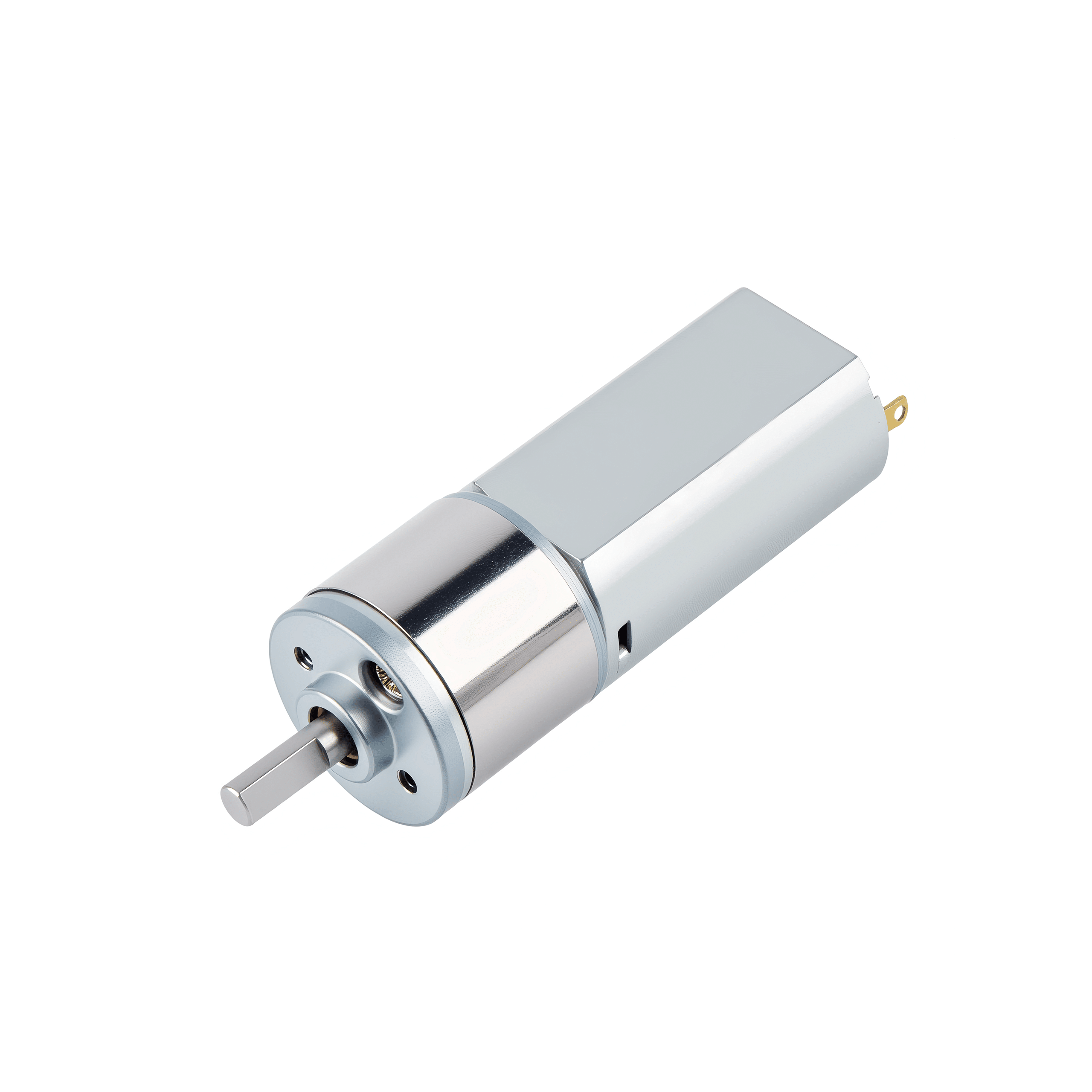

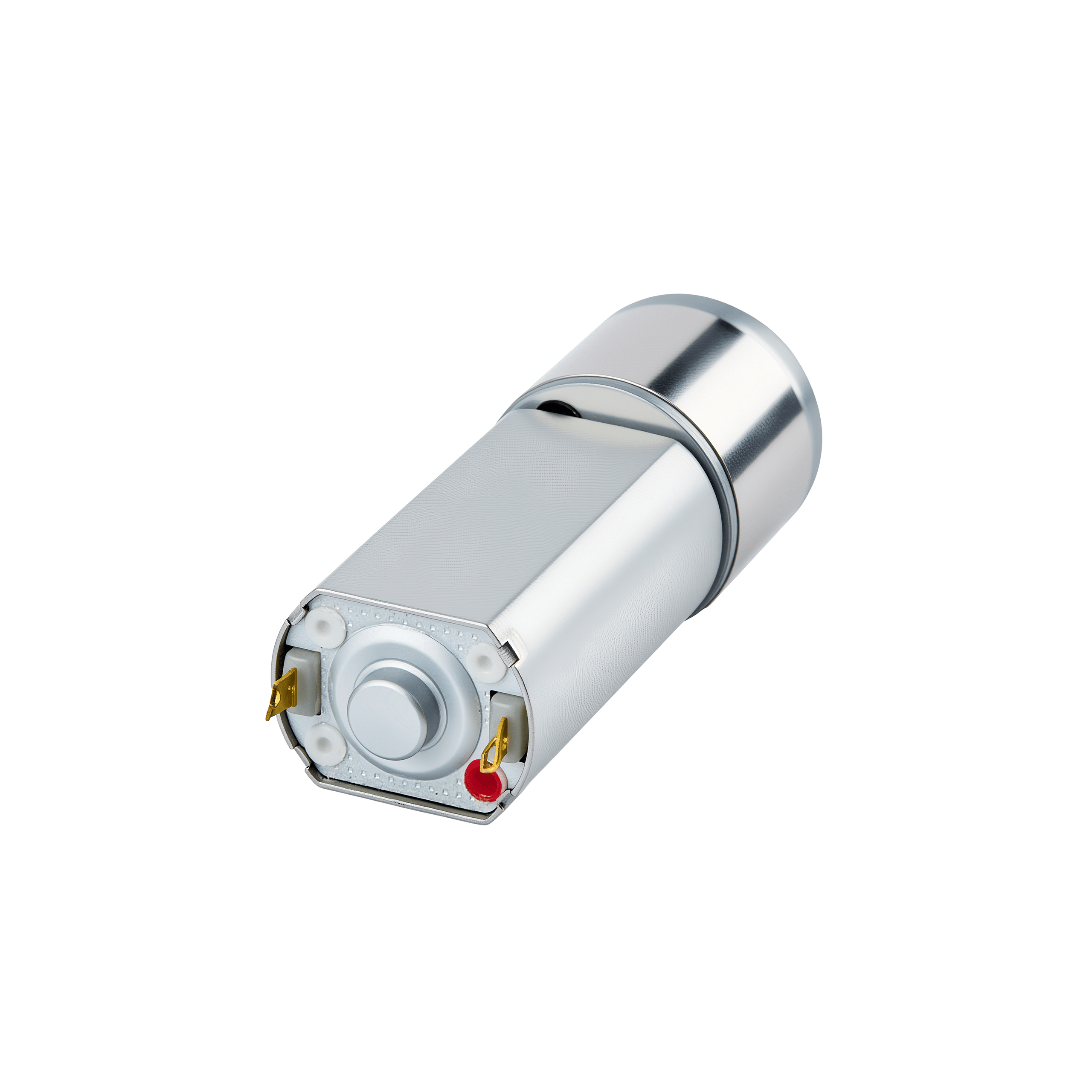

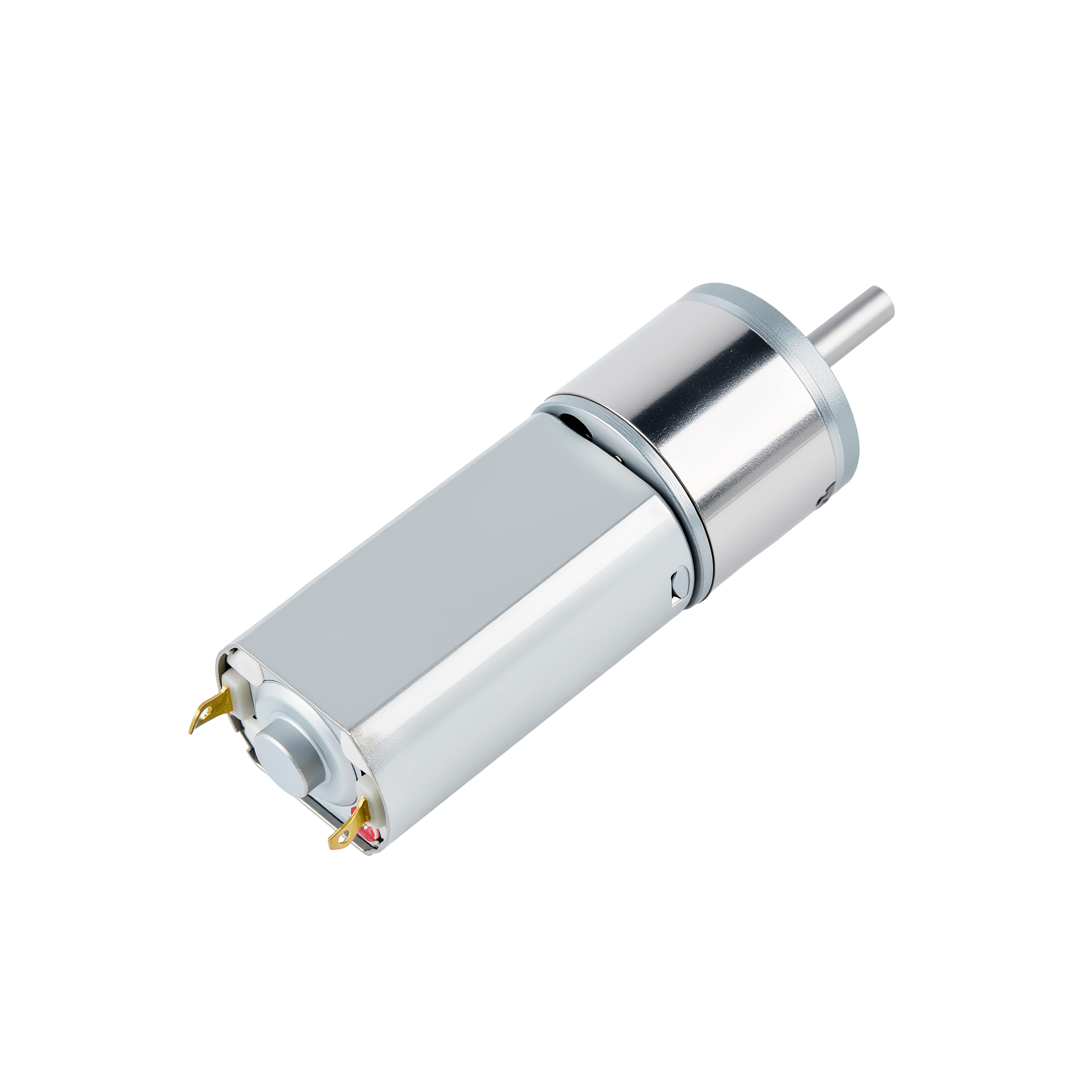

KM-16A050

KM-16A050 直流减速电机具有平稳的低速输出特性和出色的负载响应能力,适用于对控制精度要求较高的应用场景。其额定电压为 5V,能够承受启动时的负载冲击,并保持良好的方向稳定性。

为提升电气性能与可靠性,电机部分采用金属电刷和胶芯换向器设计,并集成压敏电阻,在 PWM 控制或电压波动条件下可有效提供过压保护。其齿轮箱直径为 16 mm,长度为 26.5 mm,结构紧凑,有利于集成至空间受限的系统中。

此外,该电机最大可承受 6.46 kgf·cm 的失速扭矩,能够满足定位控制及轻载运动等应用对扭矩输出的要求。

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:
减速比 13.2 35.9 89.8 161 225 370 562 1292
齿轮箱长度 | mm 11.2 12.7 14.2 15.7 17.2 18.7
额定力矩 | kg·cm 0.2 0.2 0.5 0.7 1 1.5 1.5 /
额定转速 | RPM 780 300 117 67.1 47.9 29 21 /
堵转力矩 | kg·cm 0.5 1.3 2.9 4.6 6.5 9.6 14.5 /
齿轮箱瞬间容许扭力 | kg·cm 0.3 0.6 0.9 1.8
>>电机参数:
型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
FK-050PA-09215 12 0.045 13000 0.11 11800 5 0.61 0.75 54.17



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

在相机中,电机是负责移动相机零件的部件,例如镜头、快门和反光镜。在老式胶卷相机中,机械马达会卷绕胶卷并将其推进到下一帧。金茂展电机向您介绍电机FF-050PHV,用于控制相机的运动部件。
我们的工程师近期设计并推出了型号为 RS-385SH-1791RY 的电动百叶窗专用电机,提供面向该应用的直流电机解决方案,为客户带来更好性能和高适应性的产品。
智能开关与电机息息相关,是其运行的核心。金茂展电机多年来一直致力于为智能家居产品提供最佳的电机解决方案。针对此次智能开关,我们深入分析了解客户痛点,潜心钻研各类驱动技术,为用户打造更合适的智能开关驱动方案。
电机是驱动美容仪的核心硬件,可以推动机器按摩、震动帮助吸收,金茂展电机推出FF-180PH电机,高效地实现各种美容功能。
轮毂电机驱动系统是未来纯电动汽车的先进驱动方式。金茂展走在轮毂锁电机先进驱动技术的前沿,专注于高品质轮毂电机(KM-12FN20-298-0645)的研发,为智能轮毂提供最佳驱动解决方案 物联网锁。
电机驱动控制智能药箱内置电控面板从而开始驱动机器的开合,电机的驱动作用是智能药箱运行的核心运行动力源。对于智能药箱,我们推荐使用这种直流减速电机(KM-16A050-370-1252)。

常见疑问

电机的种类都有哪些?

金茂展主要生产直流电机,包括有刷直流电机,无刷直流电机,减速电机等;

你们有子公司或代理商吗?

目前我们没有设立任何子公司或代理商,但我们对未来的合作持开放态度。我们始终寻求与全球各地的公司和个人建立合作关系,愿意成为我们当地的代理商,使我们能够更紧密、更高效地为客户提供服务。

减速箱可以配无刷电机?

减速箱可以选配合适尺寸的无刷电机,具体选型视客户需求而定;

电机评估需要提供哪些参数信息?

客户需要明确提供产品的性能与外形要求(不同的外形决定空间的大小,这将直接关联到不同的规格能做到的性能如扭矩值是有差别的)。性能要求包括工作电压、额定负载、额定转速等参数,外形要求则包括最大安装尺寸、出轴尺寸、端子方向等。

此外,若客户有其他更详细的要求如电流限制、工作环境、使用寿命和EMC标准等也可以一起提供,这将有助于我们进行更为精确和全面的评估,确保最终产品能够满足客户的个性化需求。

能告诉我样品和订单的交货期吗?

一般直流电机样品的交货期通常在10~15天,减速电机样品的交货期则在15~20天。

若有特殊定制需求,如加长轴、特殊减速比等,交货时间会相应延长。

订单标准的交货期为35天,但这一时间会根据不同的型号、生产周期和订单数量进行调整。
