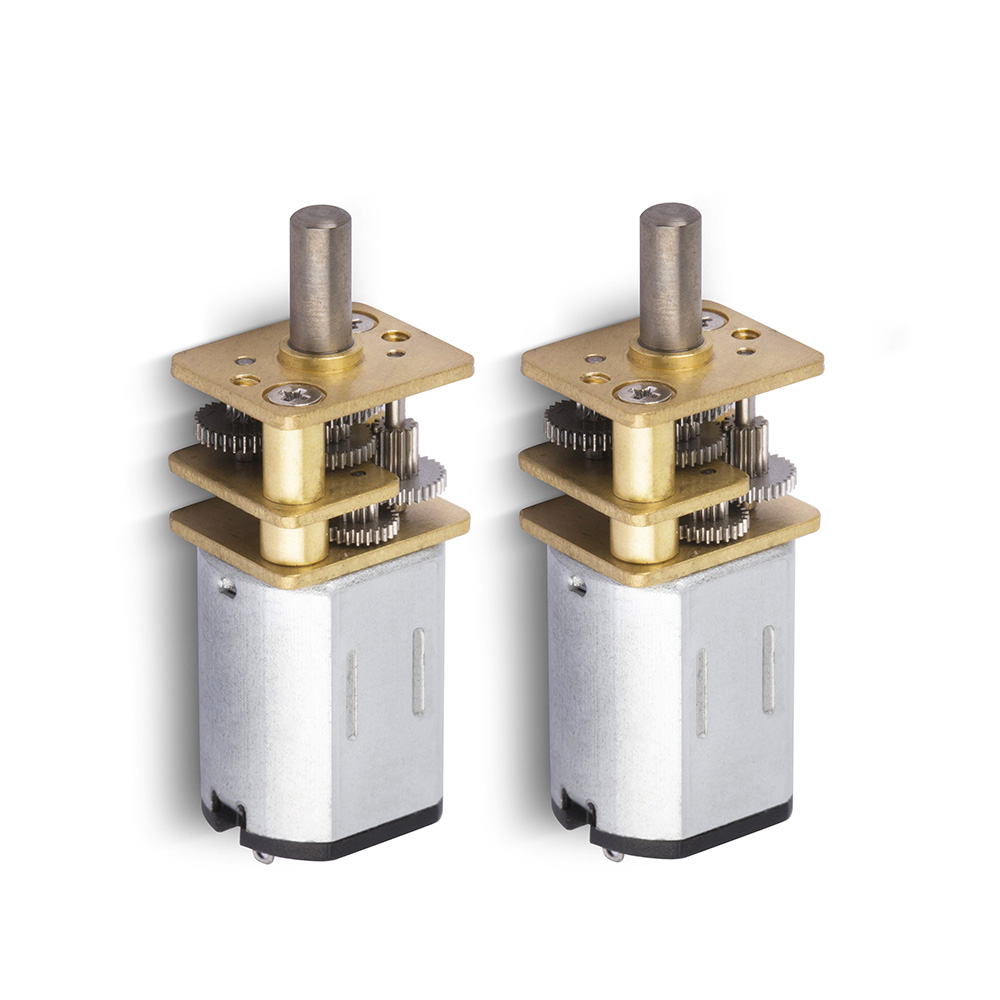

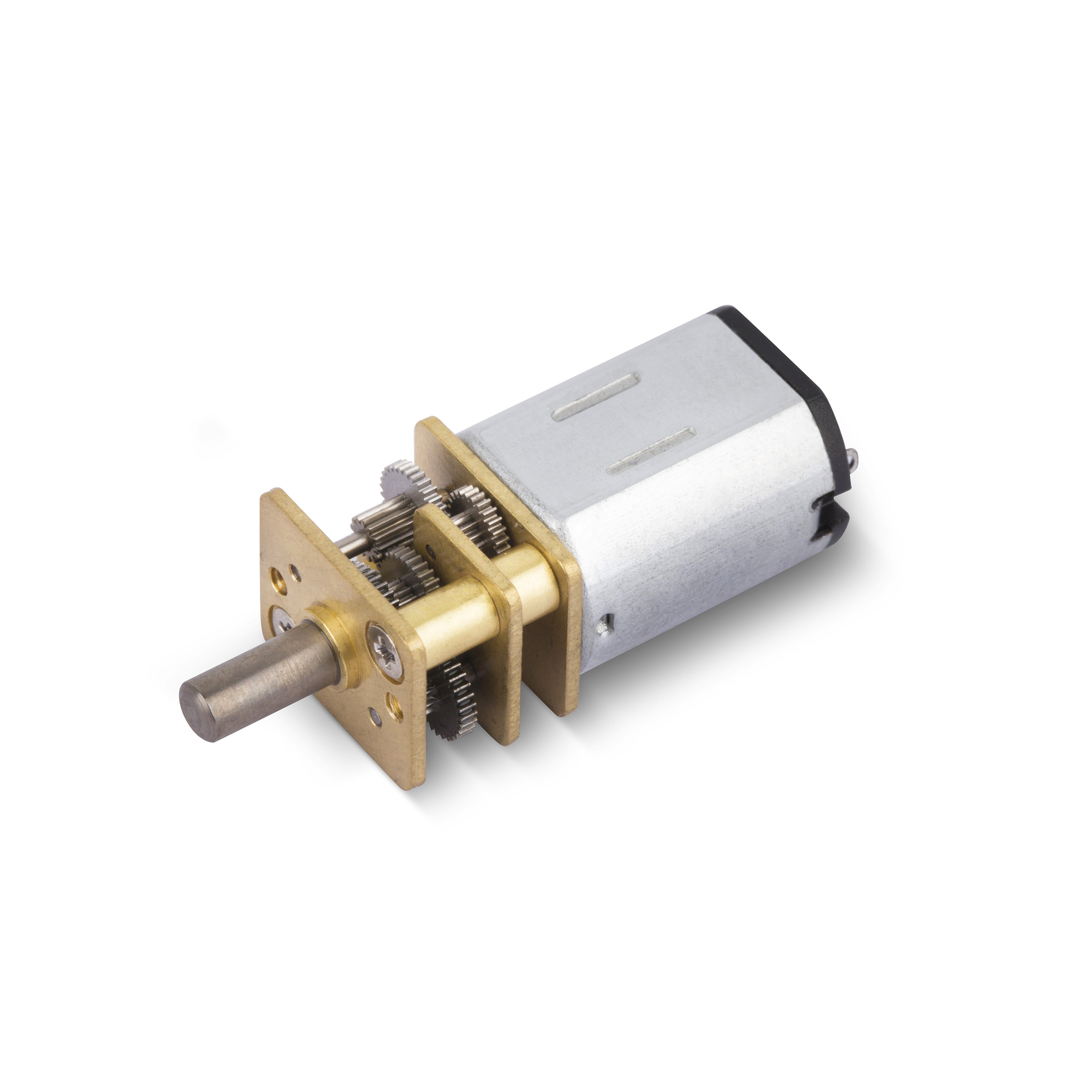

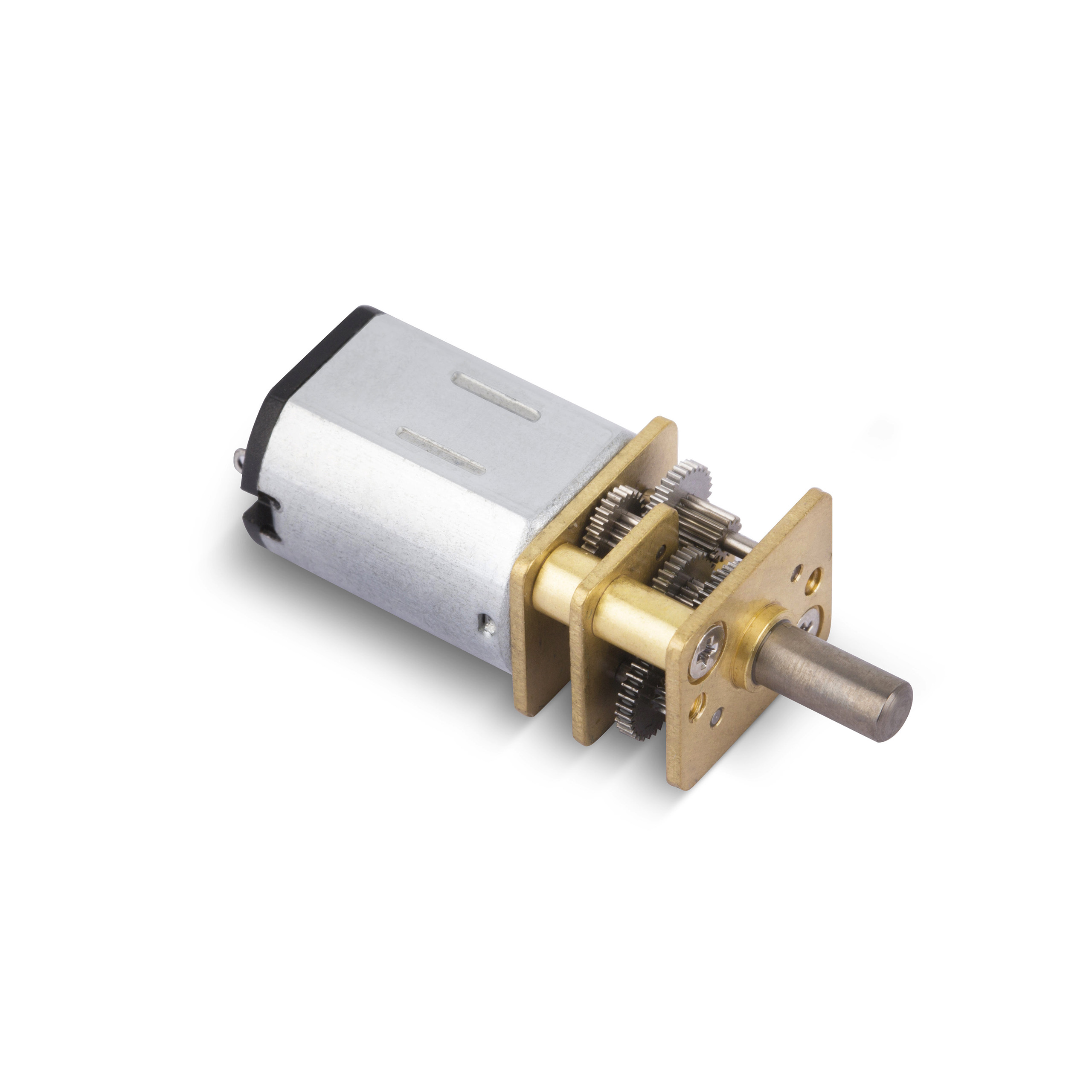

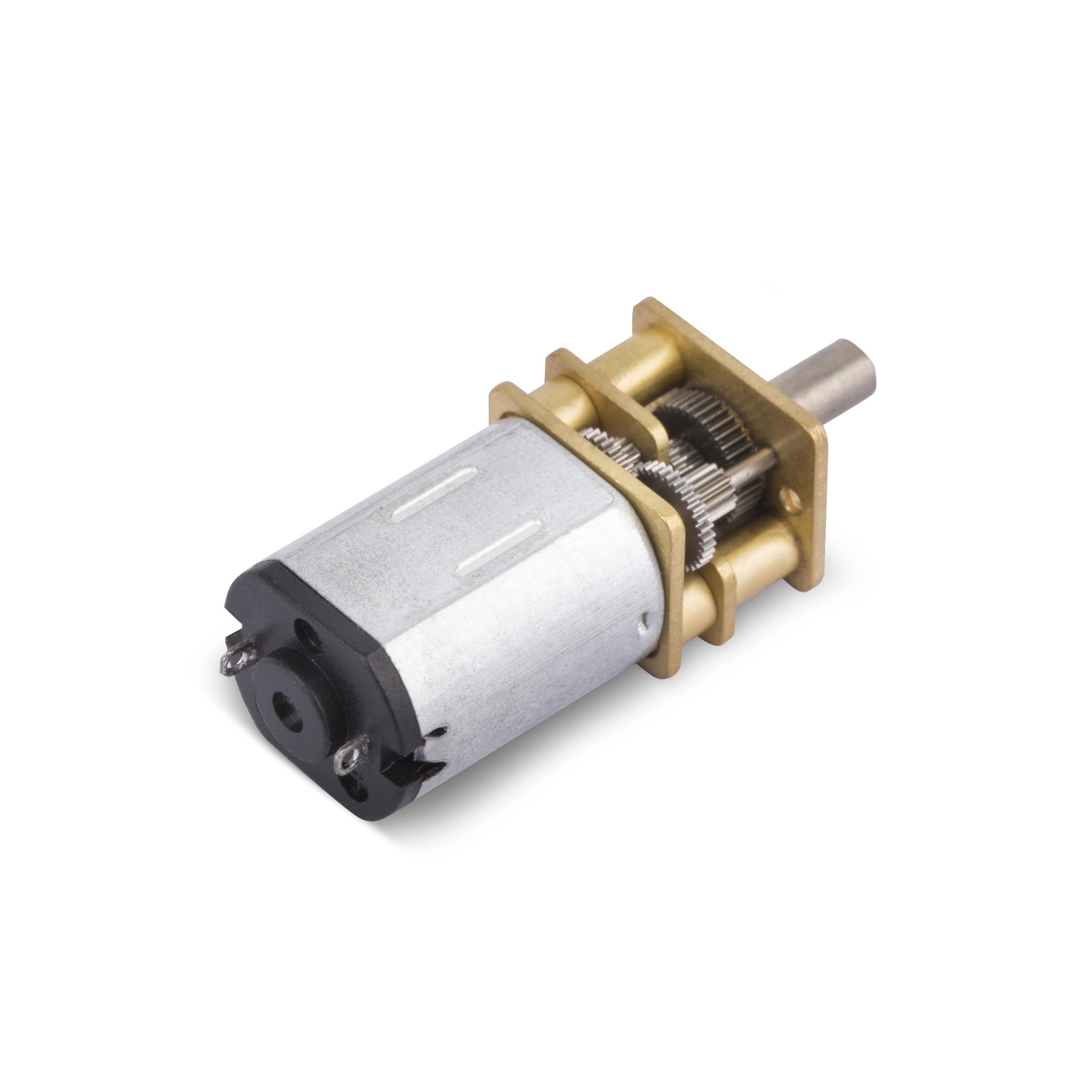

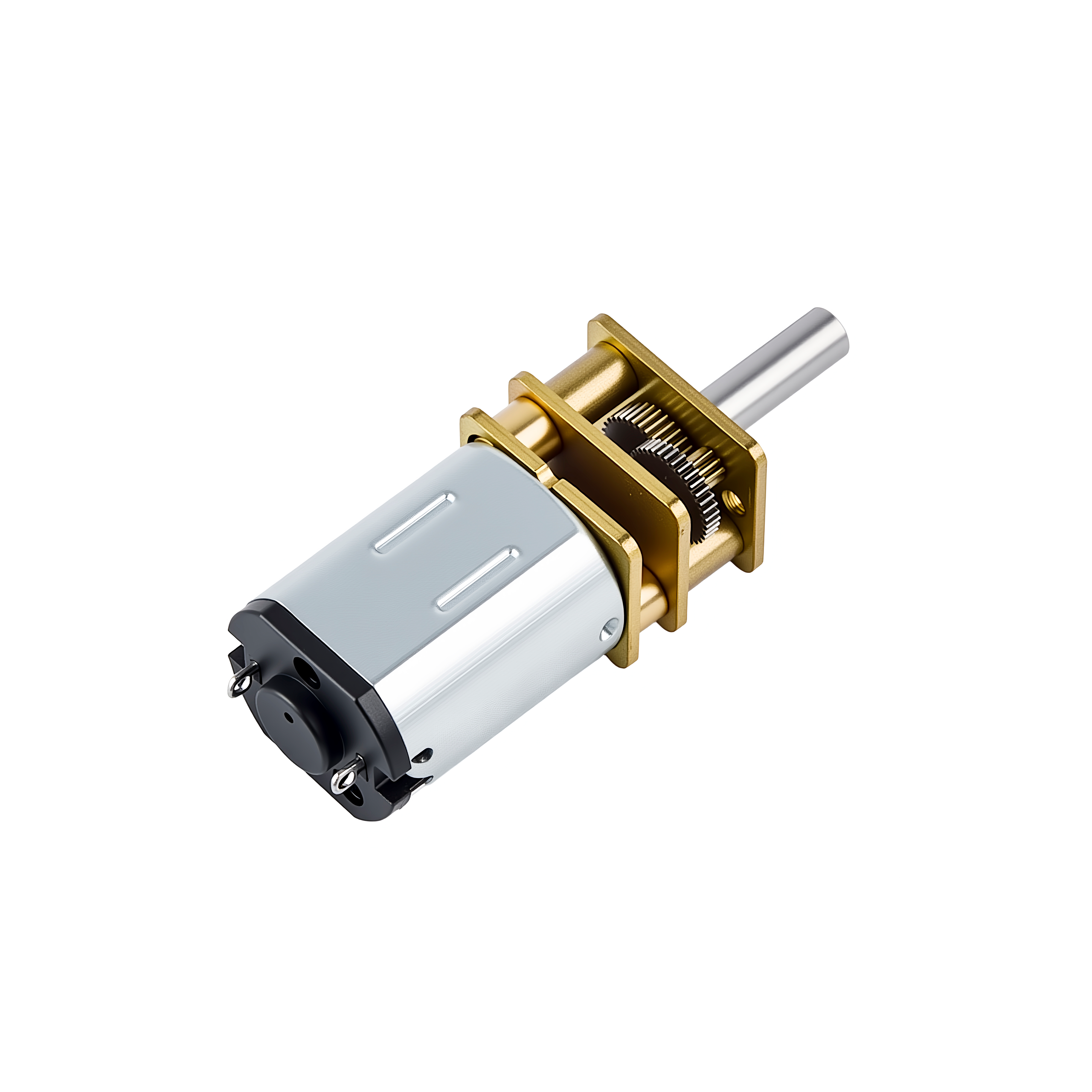

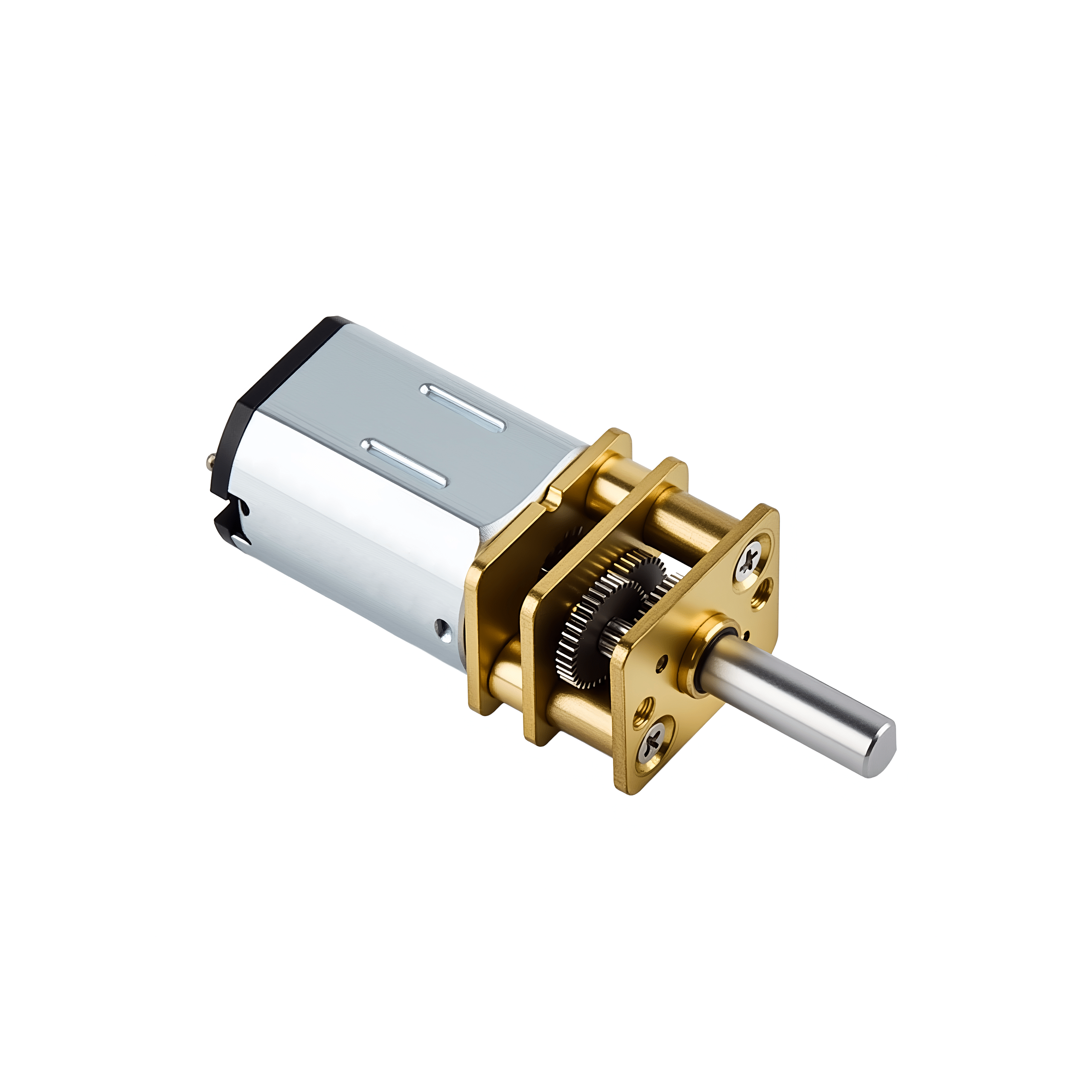

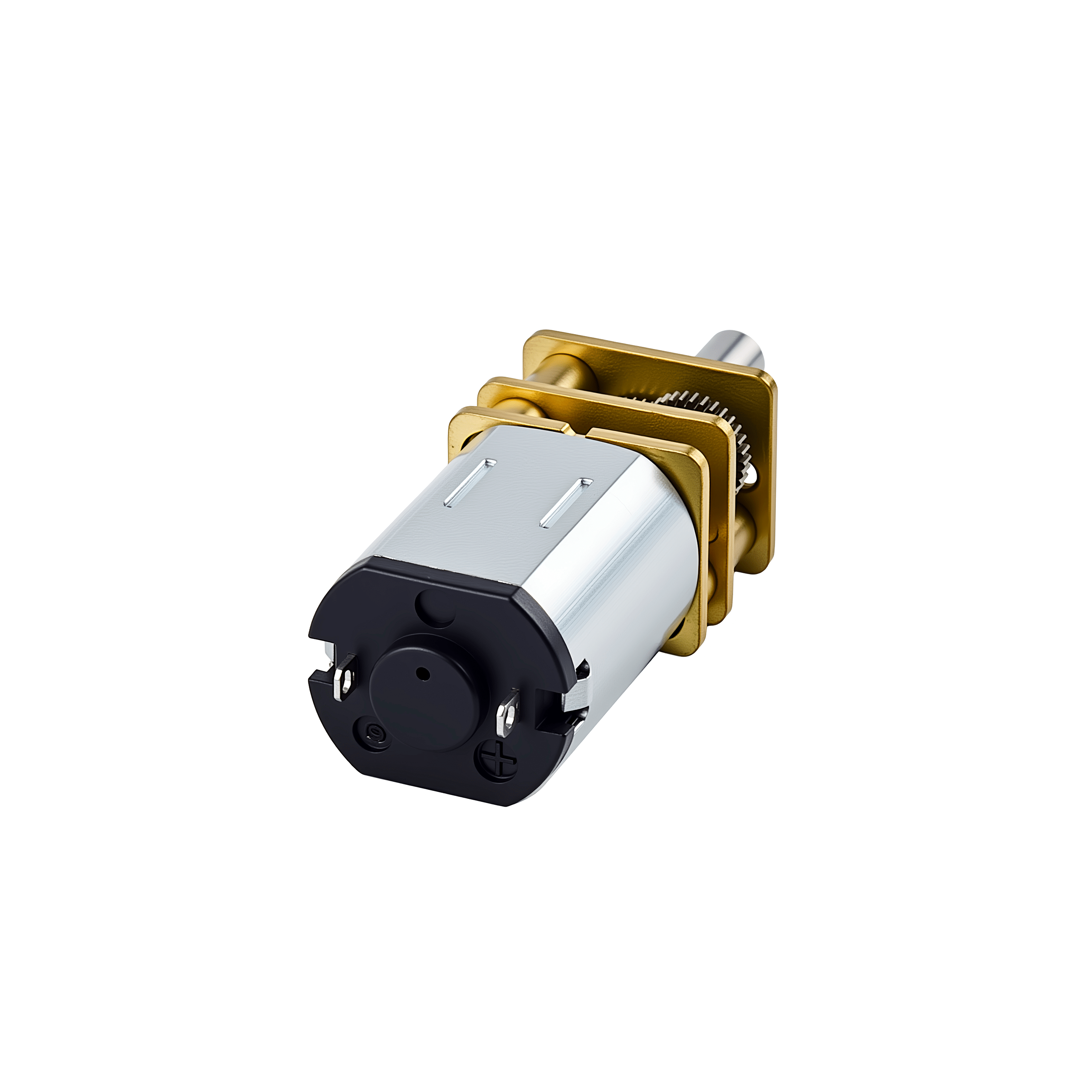

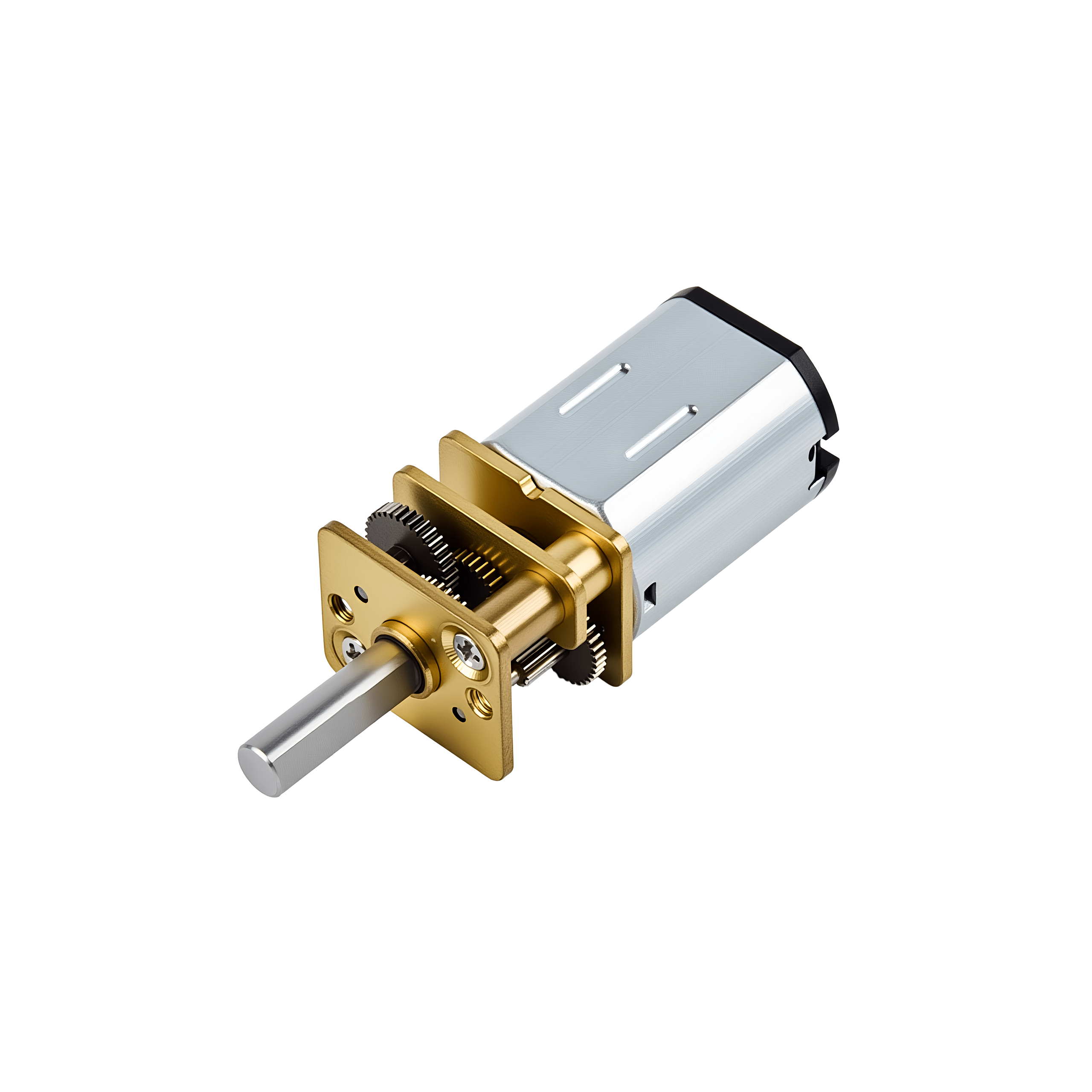

KM-12FN20

KM-12FN20 微型直流减速电机采用高性能钕铁硼永磁体与F级耐热漆包线,在保障高效能输出的同时具备良好的耐热性能。电机内置压敏电阻,可在 PWM 控制系统中有效吸收电压尖峰,降低电路干扰风险,从而提升整机的运行稳定性与安全性。

在额定负载下,该电机运行平稳、噪音低、温升小,尤其适用于对静音性和可靠性要求较高的应用场景。其齿轮结构经过优化设计,即使在间歇性负载或频繁启停的工况下,也能实现平滑而精准的响应控制,确保整机动作一致、效率稳定。

凭借其稳定的性能和紧凑的结构设计,该电机可广泛应用于智能门锁、咖啡机、美容仪、电动螺丝刀等多种对响应速度与精密控制要求较高的小型驱动设备中。

电机外形图

可定制参数 | A:轴伸长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:
减速比 9.9 29.9 66.8 99 150 210 298 380 627
齿轮箱长度 | mm 6.8 9.1 12.1
额定力矩 | kg·cm 0.05 0.2 0.3 0.5 0.7 1 1.2
额定转速 | RPM 785.5 166.6 107.7 64.5 41.3 28.8 24.2
堵转力矩 | kg·cm 0.53 1.45 2.92 4.32 5.89 8.25 11.71
齿轮箱瞬间容许扭力 | kg·cm 0.1 0.3 0.5 0.8 1.0 1.5
>>电机参数:
型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
FF-N20VA-11130 3 0.04 13700 0.14 11800 2 0.24 0.76 14.42



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

相比传统螺丝刀,电动螺丝刀能够显著提升工作效率,尤其适用于频繁拆装的使用场景。无论是家具组装、电气维修,还是日常的DIY项目中,电动螺丝刀都是一款省时省力的理想工具。
无论您是在家庭装修过程中需要拧紧螺丝,还是在车间高效完成装配工作,金茂展电机都能满足您的需求。我们致力于为客户提供最优质的产品和服务,帮助您轻松完成各种任务,节省时间和精力。
轮毂电机驱动系统是未来纯电动汽车的先进驱动方式。金茂展走在轮毂锁电机先进驱动技术的前沿,专注于高品质轮毂电机(KM-12FN20-298-0645)的研发,为智能轮毂提供最佳驱动解决方案 物联网锁。
减速电机在智能门铃中起到控制作用。 金茂展为智能门铃提供电机控制解决方案。 我司工程师设计的这款电机(KM-12FN20-298-0346.9)具有扭矩大、噪音高、传动效率高的特点。
智能垃圾桶旨在减少人类与垃圾的接触,最大限度地减少垃圾溢出,改善卫生条件,并简化垃圾收集流程。
监控器是由电机控制方向和角度,能够实现360°全方位的监控视角,金茂展电机推出KM-12FN20电机,持久、耐用,适用于全方位监控的高频使用。

常见疑问

金茂展的电机噪声大吗?可以提供没有噪声的电机吗?

金茂展的电机噪声控制在行业内处于领先水平;

通常我们根据背景噪声和测量距离来定义电机的噪声水平(单位为dB)。

噪声分为两大类:机械噪声和电气噪声。机械噪声主要与电机本身的结构有关,也与电机的运行速度相关(一般来说速度越快,噪声越大),而电气噪声则主要源于电刷与换向器之间摩擦产生的火花。

目前在电机行业中不存在没有噪声的电机,我们会通过改善设计让电机的噪声达到客户要求的水平。

样品费用是多少?

对于5件以内的低成本样品,我们可以免费提供,但运费需由客户承担(客户可选择提供快递单号或安排快递员到我司取件,这两种方式我们都能接受);

超出此数量的样品,或定制化产品,我们将收取相应的样品费和运费。

可以只要减速箱吗?

为了保证产品的质量和一致性,我们一般不提供单独配件/减速箱;

定制化的减速电机需求,我们会根据实际情况,制定解决方案。

金茂展的有刷直流电机用的是什么电刷?

我们通常使用两种类型的电刷:金属刷和碳刷。选择哪种刷子取决于多个因素,包括电机的速度、电流承载能力和预期寿命。对于尺寸小一点的电机,我们通常选择金属电刷;而对于尺寸大一点的电机,则倾向于选择碳刷。相较于金属刷,碳刷具有更长的使用寿命,并且能够显著降低换向器的磨损。

无刷电机的优点是哪些?

无刷电机相对于有刷电机,有效率高,寿命长,噪音低,控制方式多样等优点。
