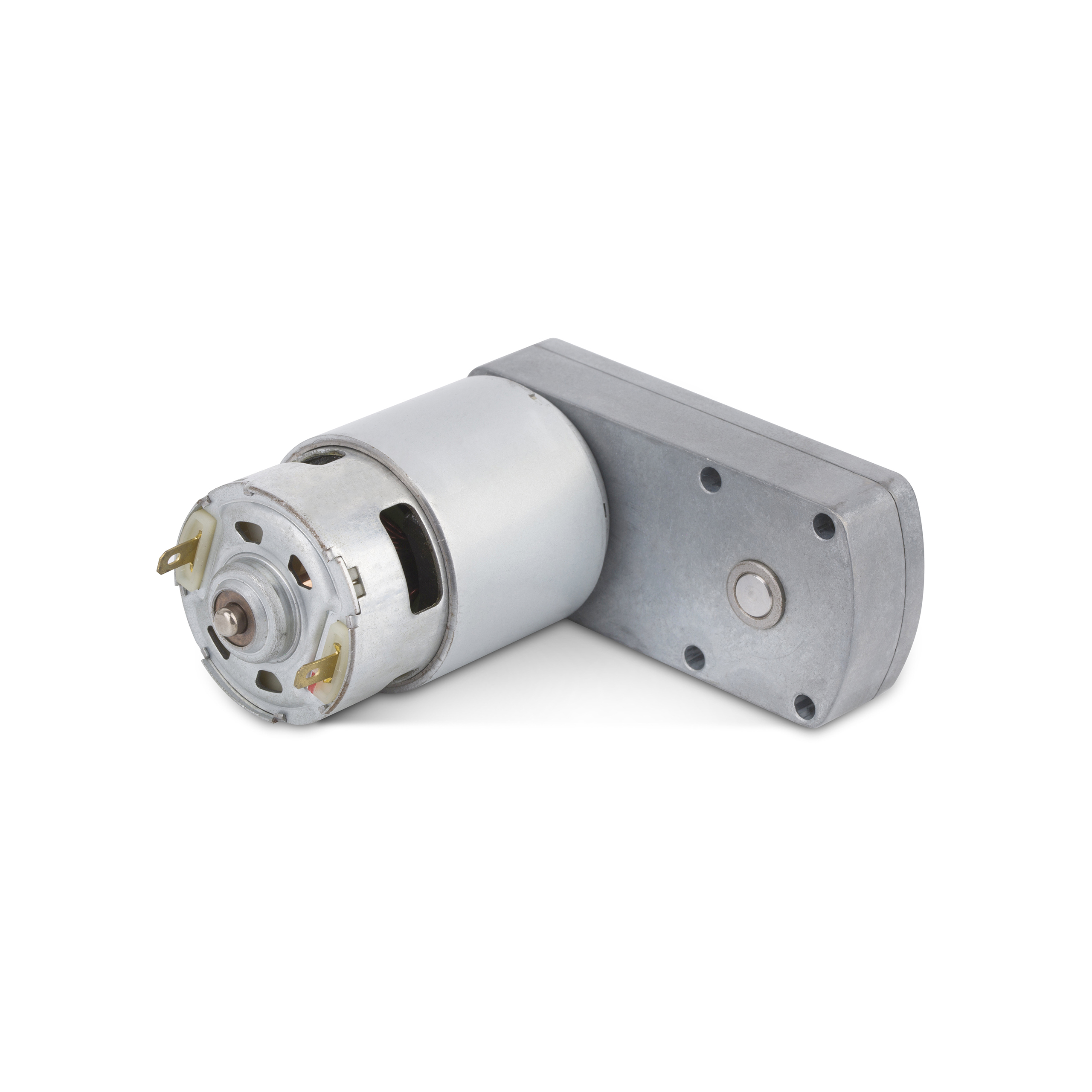

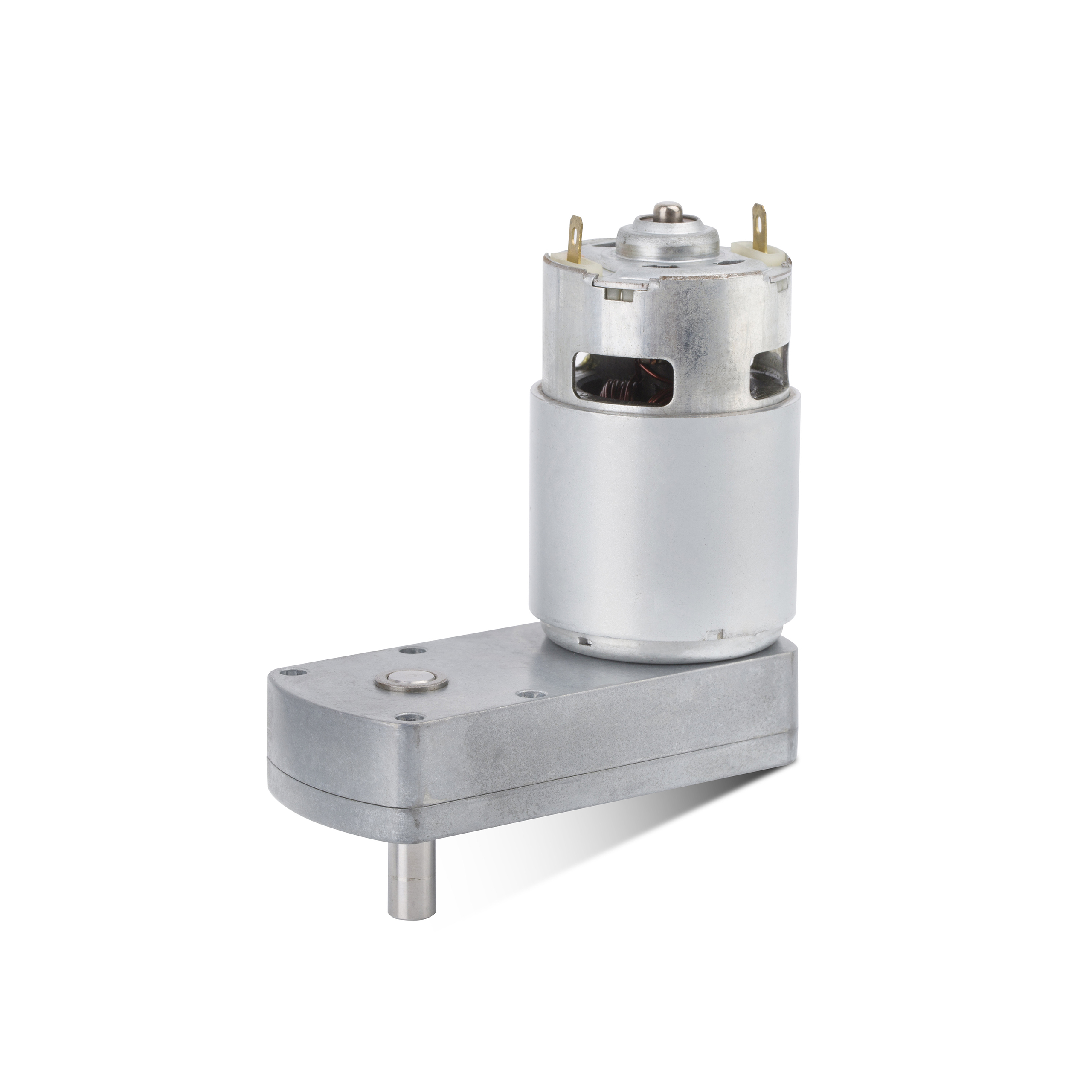

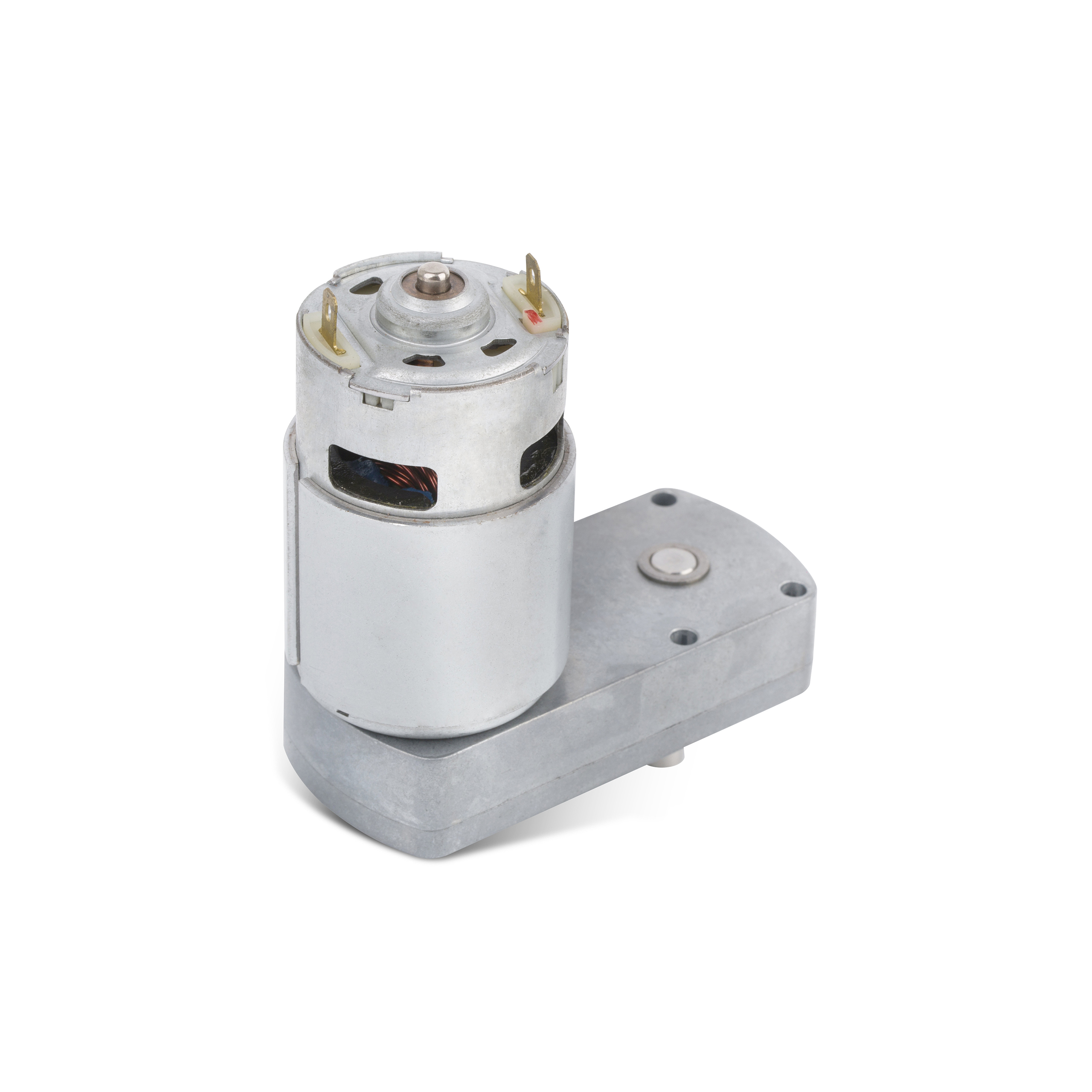

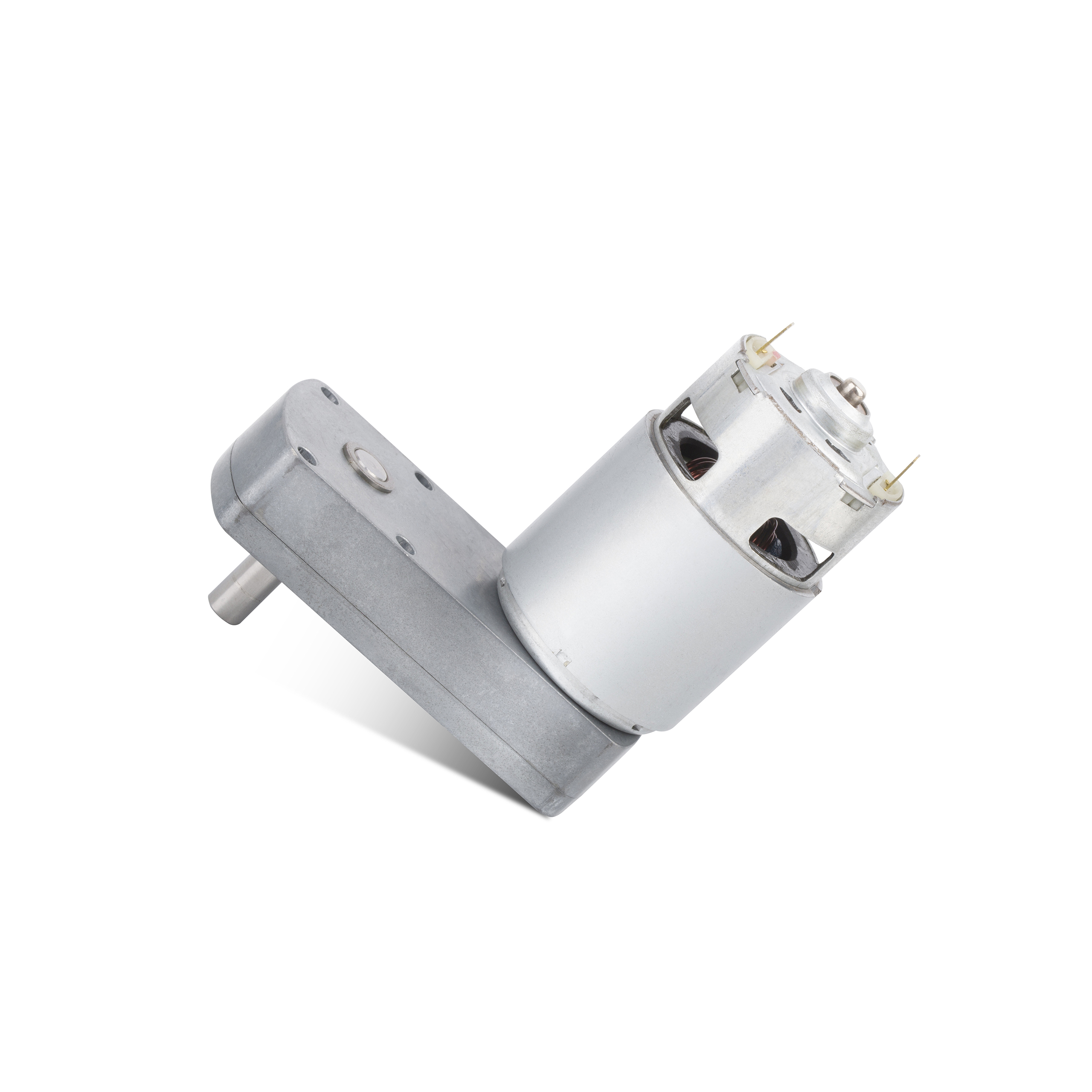

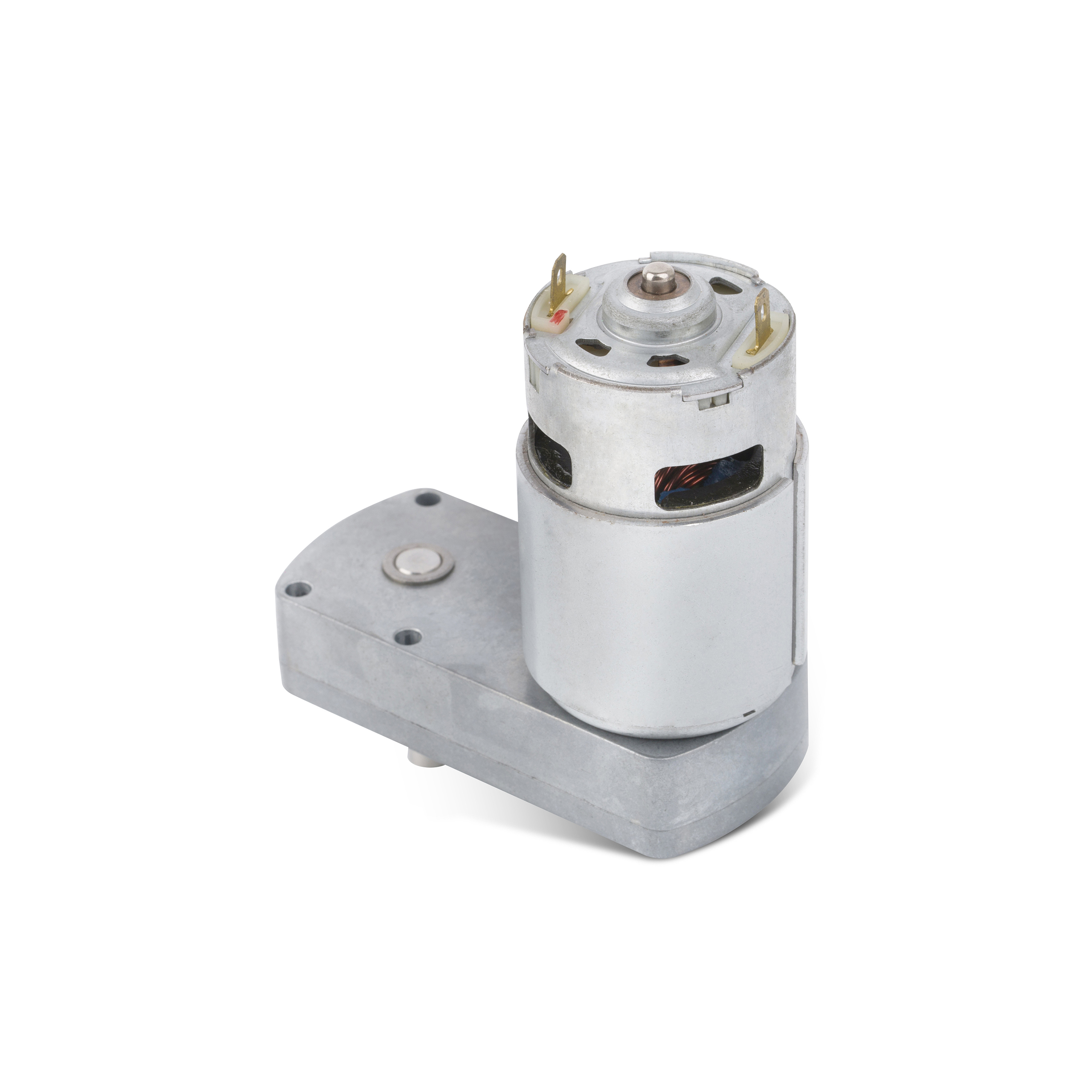

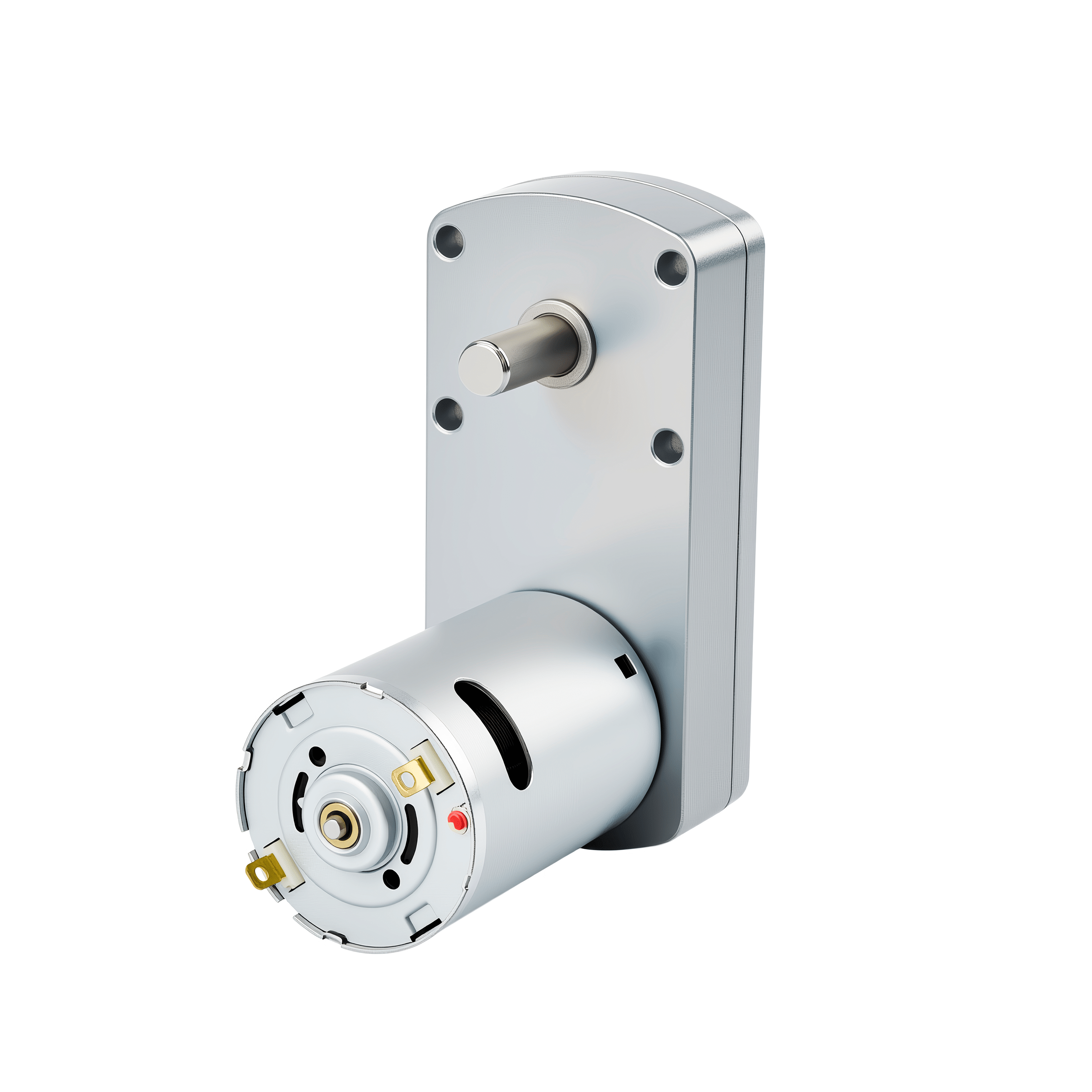

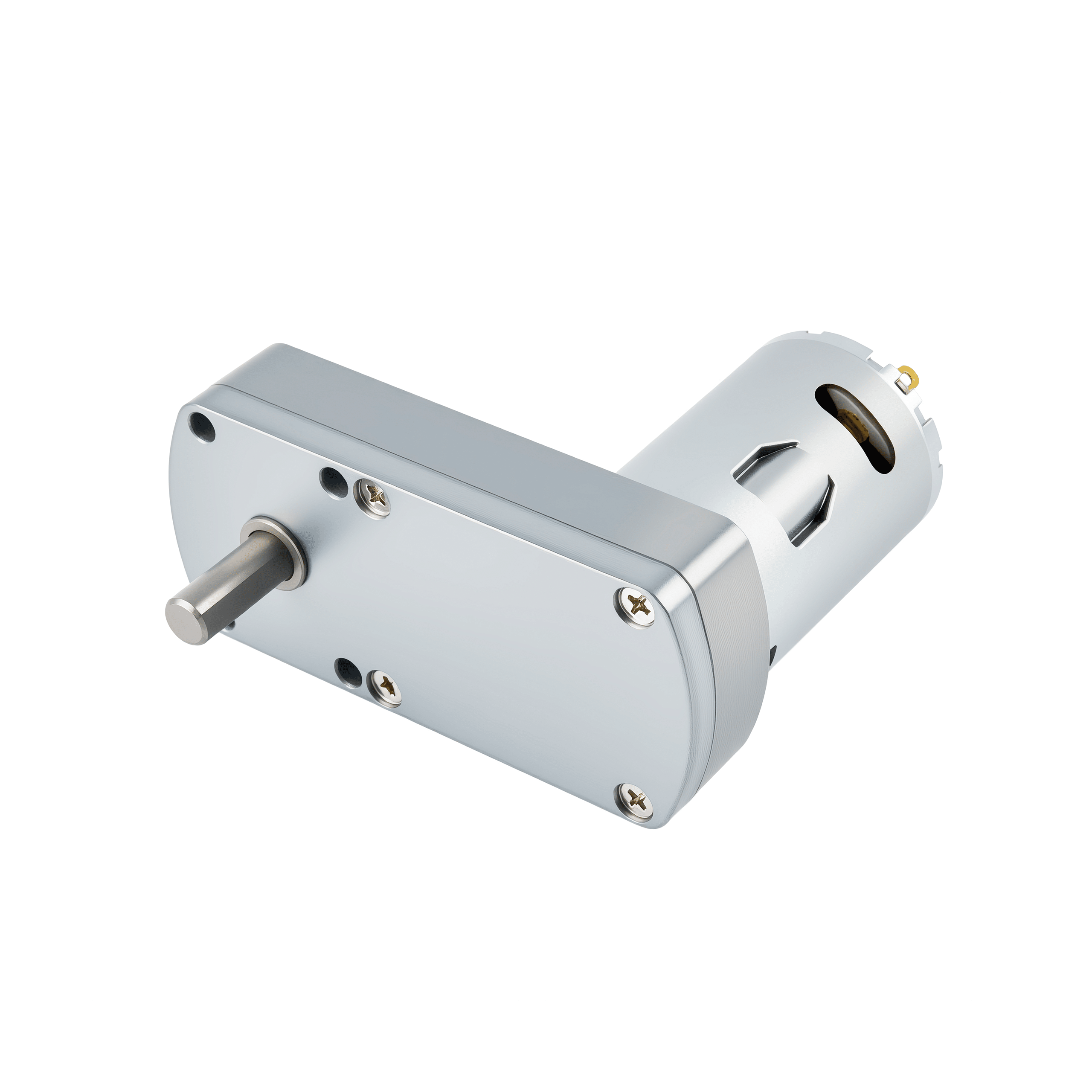

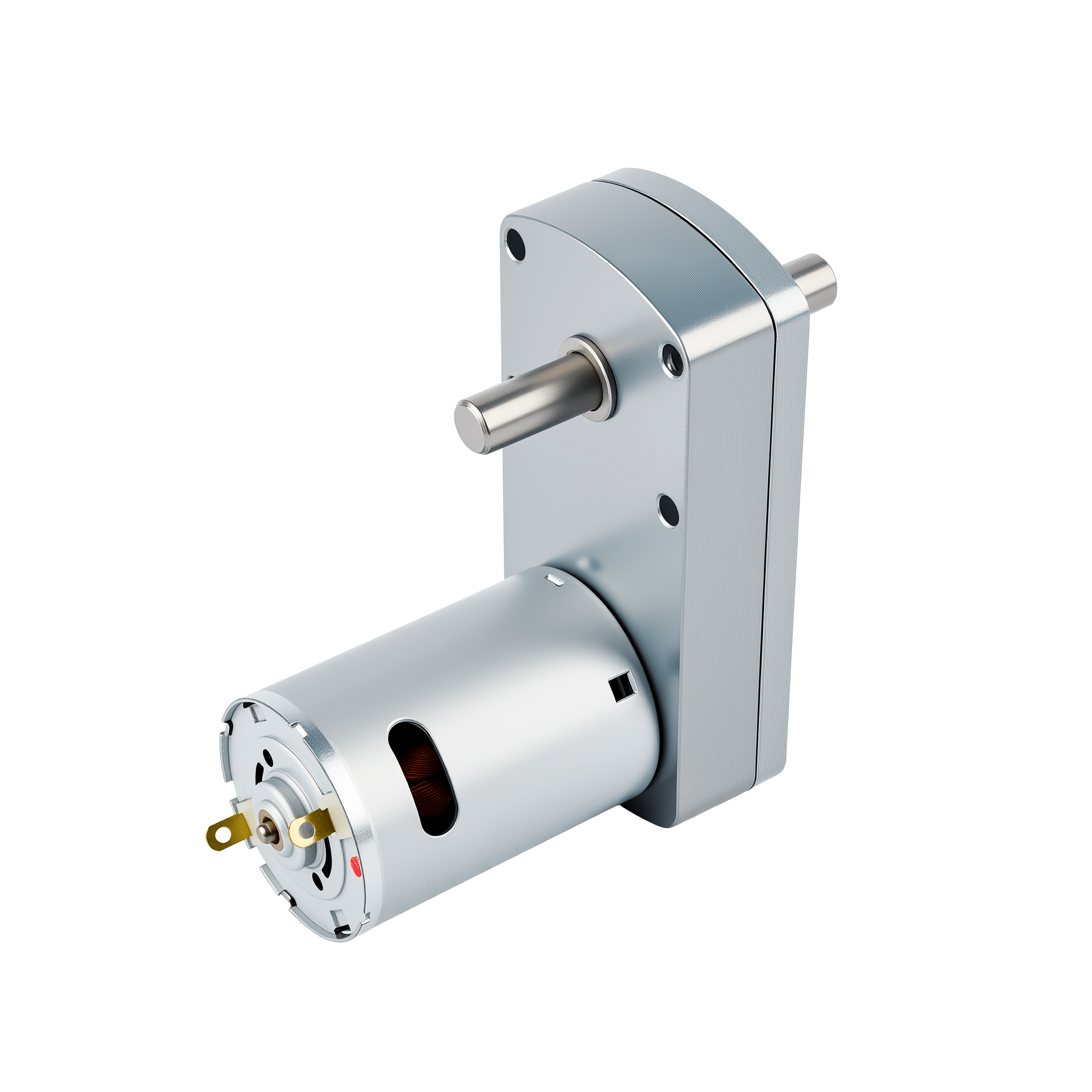

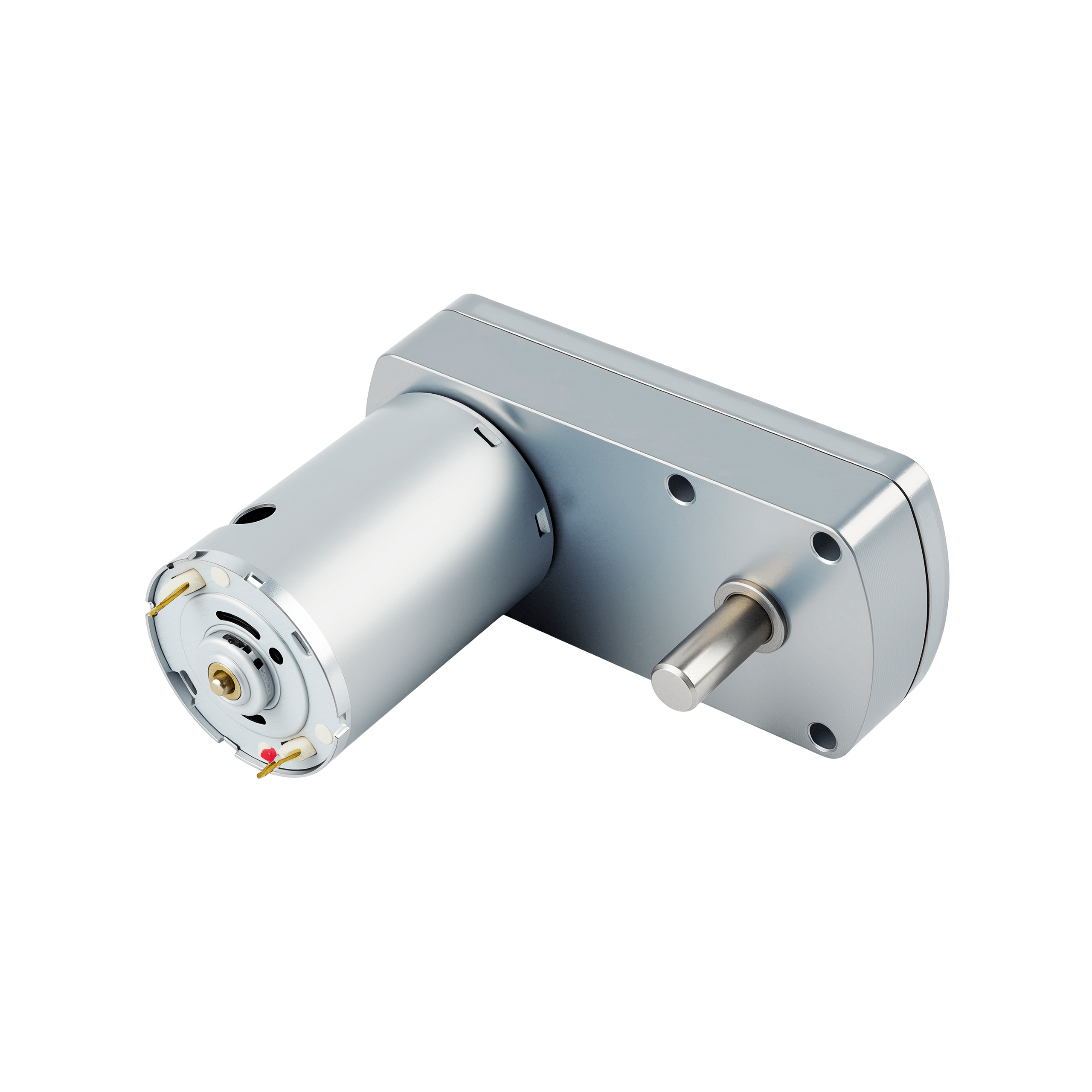

KM-42F540/545

KM-42F540/545

KM-42F540 永磁直流减速电机额定扭矩可达 30 kgf·cm,转速为 4.5±12% rpm,堵转电流为 7.1A,可满足高负载要求。其紧凑的尺寸、稳定的输出和强大的扭矩控制使其成为空间受限系统的理想选择,例如投币机、煎饼机、智能马桶盖板及家用电器等设备。

其设计充分考虑频繁启停工况,能在持续循环运行中保持可靠性能并延长使用寿命。金茂展电机还提供多样化定制选项,可根据特定的性能要求或系统集成需求,灵活调整参数配置,为客户提供更具针对性的驱动解决方案。

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:
减速比 79.4 112 153 238 326 574 904
齿轮箱长度 | mm / / / / / / /
额定力矩 | kg·cm 5 8 10 15 20 30 40
额定转速 | RPM 26.6 18.4 13.4 8.7 6.3 3.6 2.4
堵转力矩 | kg·cm 30.6 43.2 53.1 82.6 113.2 179.4 282.6
齿轮箱瞬间容许扭力 | kg·cm 12.0 15.0 25.0 30.0 60.0



>>电机参数:
型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
RS-545SA-18137 12 0.09 2532 0.36 2026 117.59 2.45 1.44 588.41



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

金茂展电机针对自动宠物垃圾箱的应用需求,提供结构紧凑、轻型化的直流电机和直流齿轮电机。

常见疑问

电机评估需要提供哪些参数信息?

客户需要明确提供产品的性能与外形要求(不同的外形决定空间的大小,这将直接关联到不同的规格能做到的性能如扭矩值是有差别的)。性能要求包括工作电压、额定负载、额定转速等参数,外形要求则包括最大安装尺寸、出轴尺寸、端子方向等。

此外,若客户有其他更详细的要求如电流限制、工作环境、使用寿命和EMC标准等也可以一起提供,这将有助于我们进行更为精确和全面的评估,确保最终产品能够满足客户的个性化需求。

样品费用是多少?

对于5件以内的低成本样品,我们可以免费提供,但运费需由客户承担(客户可选择提供快递单号或安排快递员到我司取件,这两种方式我们都能接受);

超出此数量的样品,或定制化产品,我们将收取相应的样品费和运费。

金茂展的电机噪声大吗?可以提供没有噪声的电机吗?

金茂展的电机噪声控制在行业内处于领先水平;

通常我们根据背景噪声和测量距离来定义电机的噪声水平(单位为dB)。

噪声分为两大类:机械噪声和电气噪声。机械噪声主要与电机本身的结构有关,也与电机的运行速度相关(一般来说速度越快,噪声越大),而电气噪声则主要源于电刷与换向器之间摩擦产生的火花。

目前在电机行业中不存在没有噪声的电机,我们会通过改善设计让电机的噪声达到客户要求的水平。

金茂展的有刷直流电机用的是什么电刷?

我们通常使用两种类型的电刷:金属刷和碳刷。选择哪种刷子取决于多个因素,包括电机的速度、电流承载能力和预期寿命。对于尺寸小一点的电机,我们通常选择金属电刷;而对于尺寸大一点的电机,则倾向于选择碳刷。相较于金属刷,碳刷具有更长的使用寿命,并且能够显著降低换向器的磨损。

产品起订量(MOQ)是多少?

我司常规有刷直流电机,无刷直流电机的起订量(MOQ)为: 5k-10k/Lot ;

常规减速电机的起订量为: 1k/Lot。
