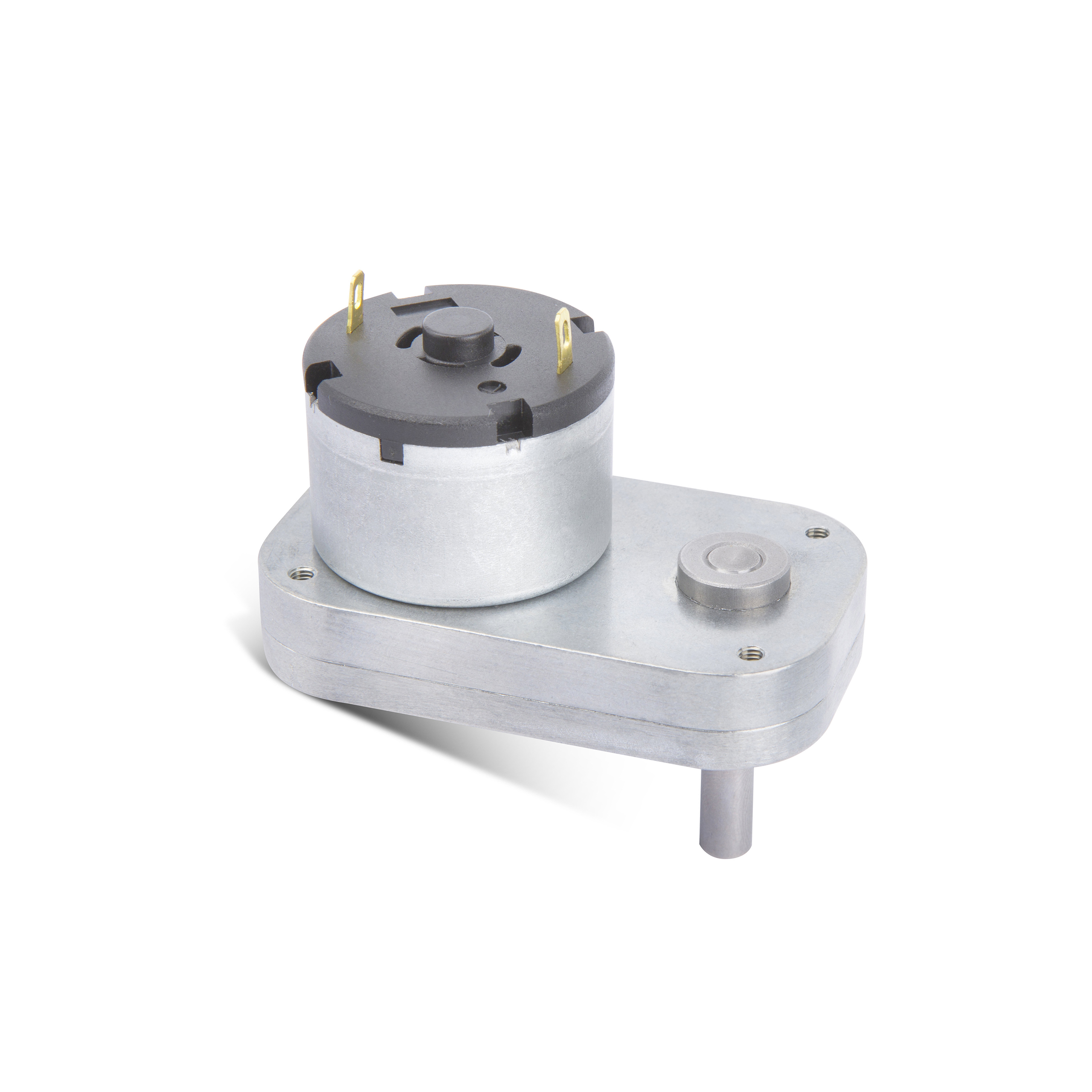

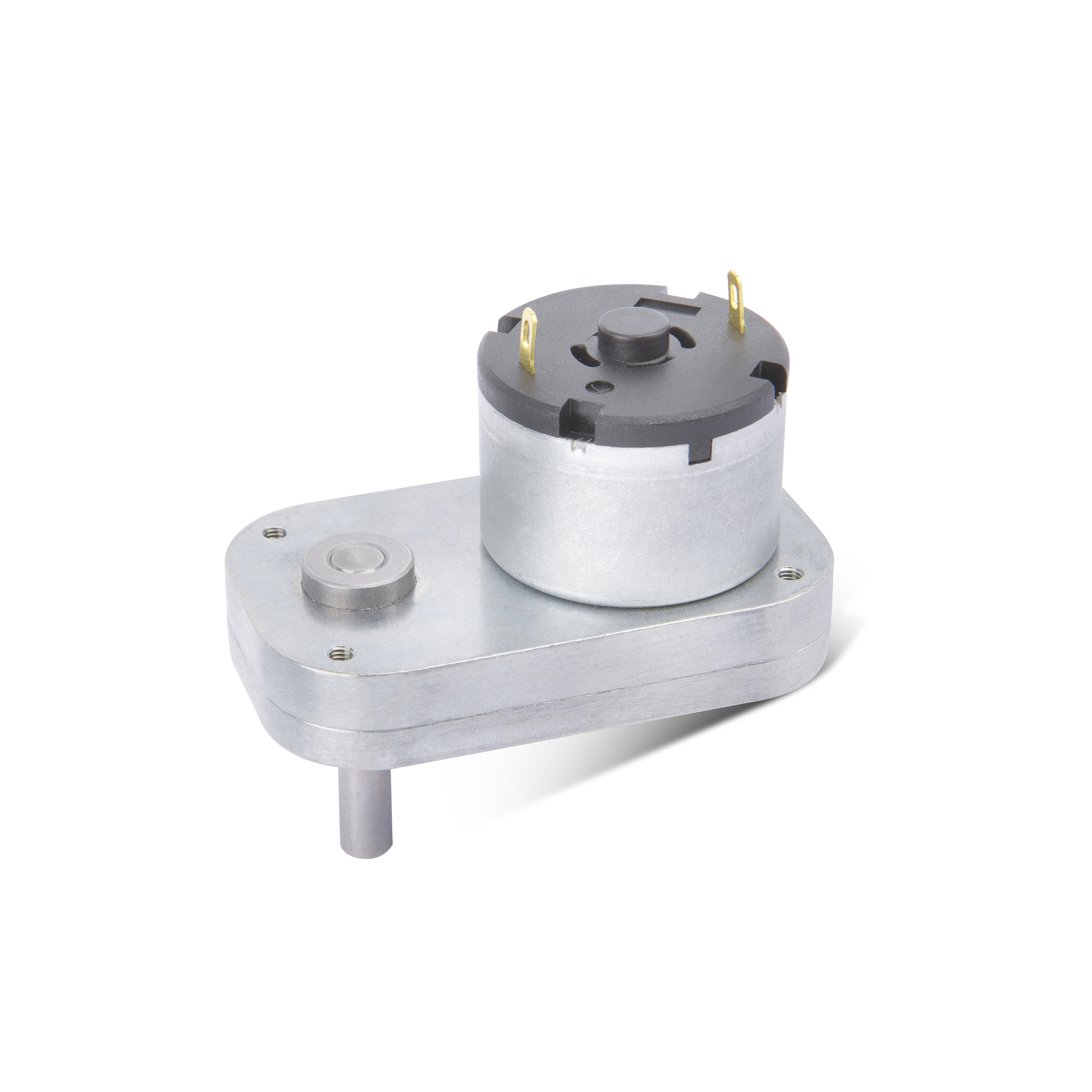

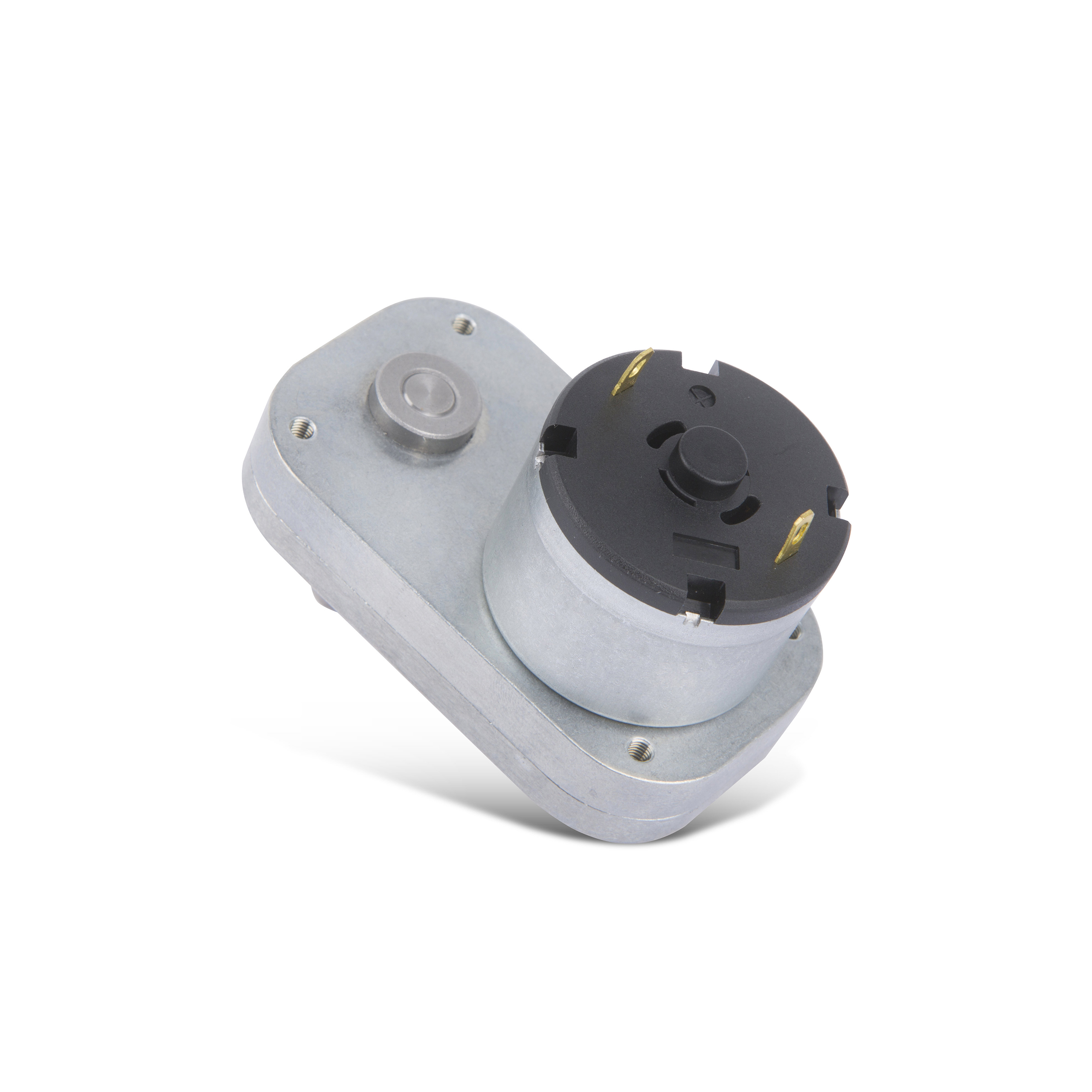

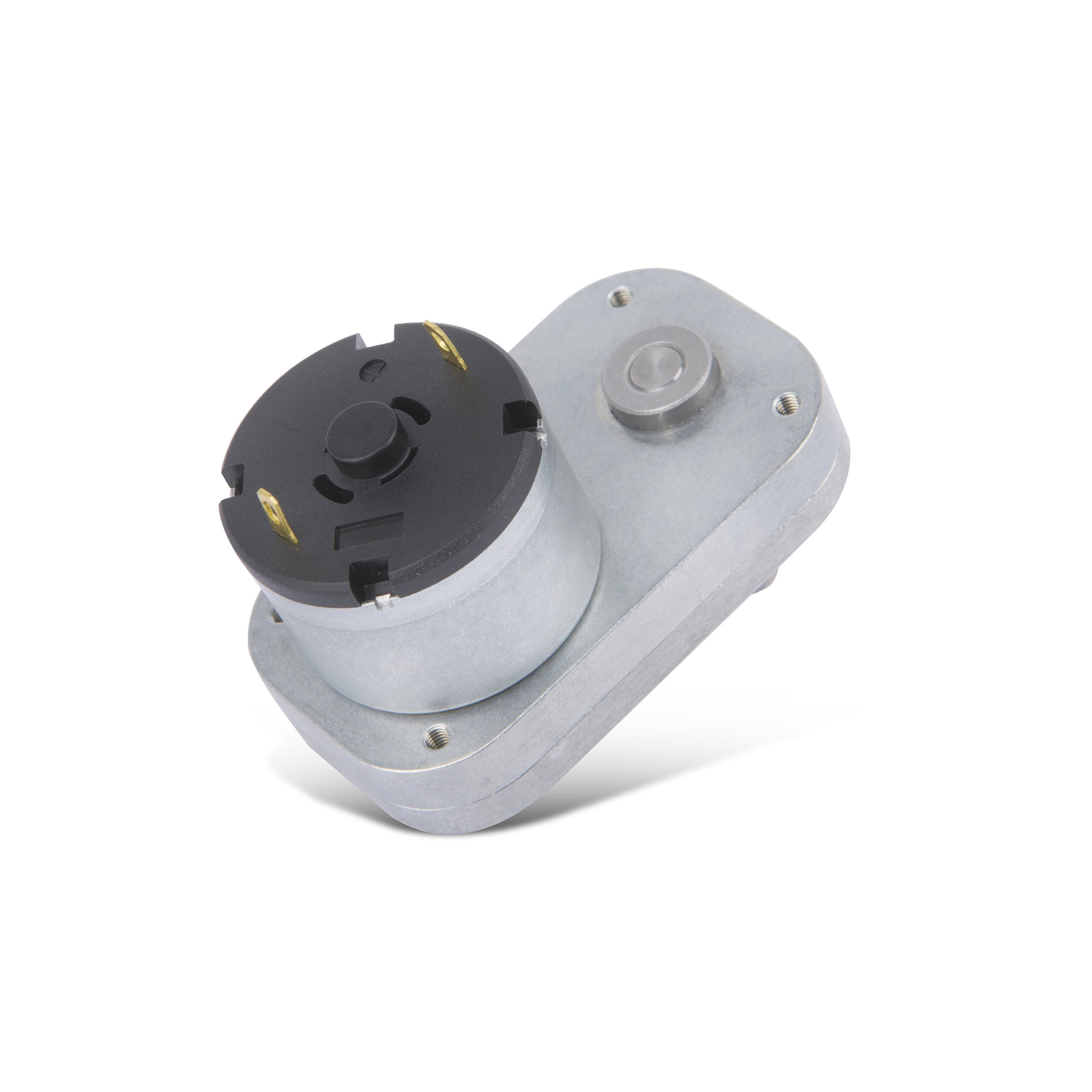

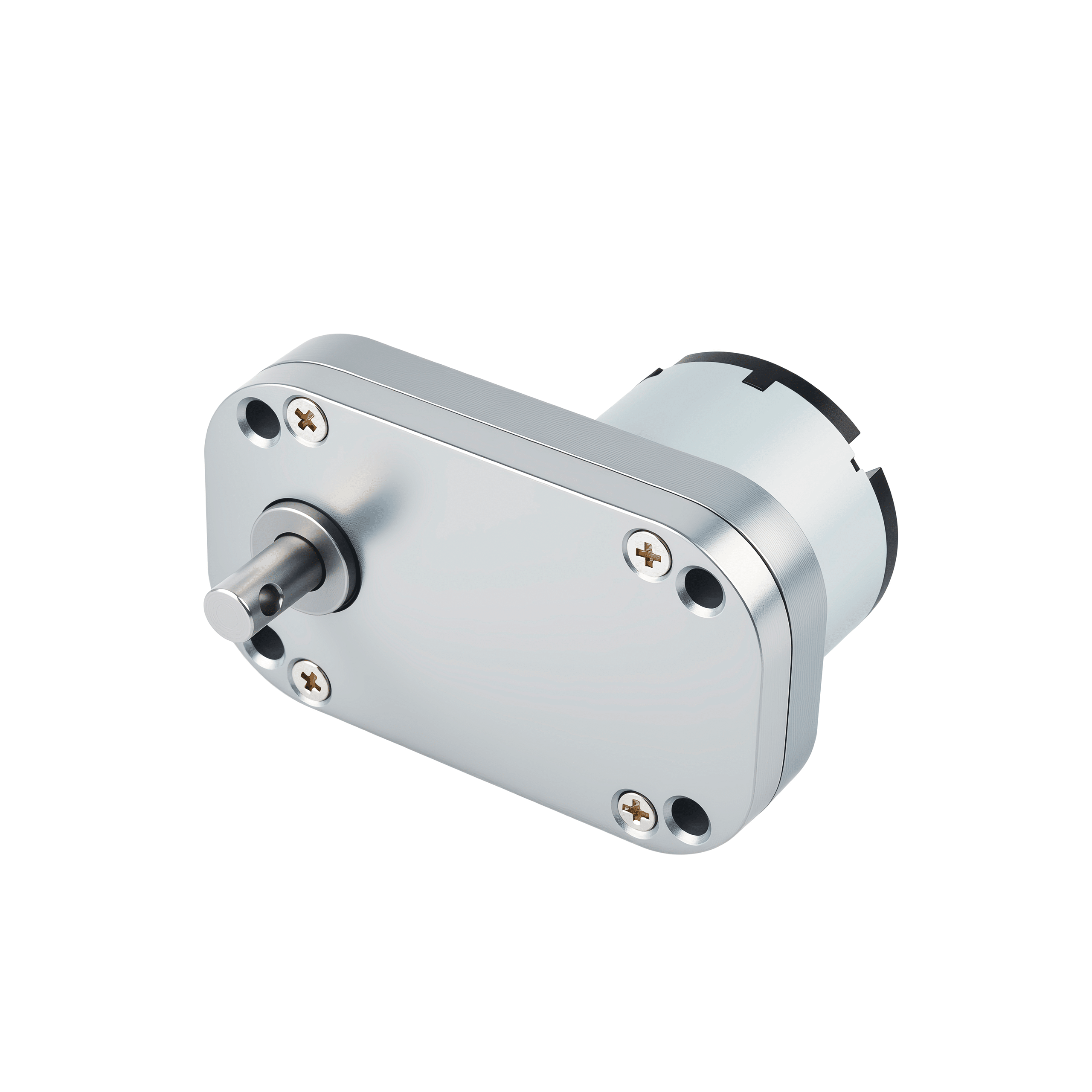

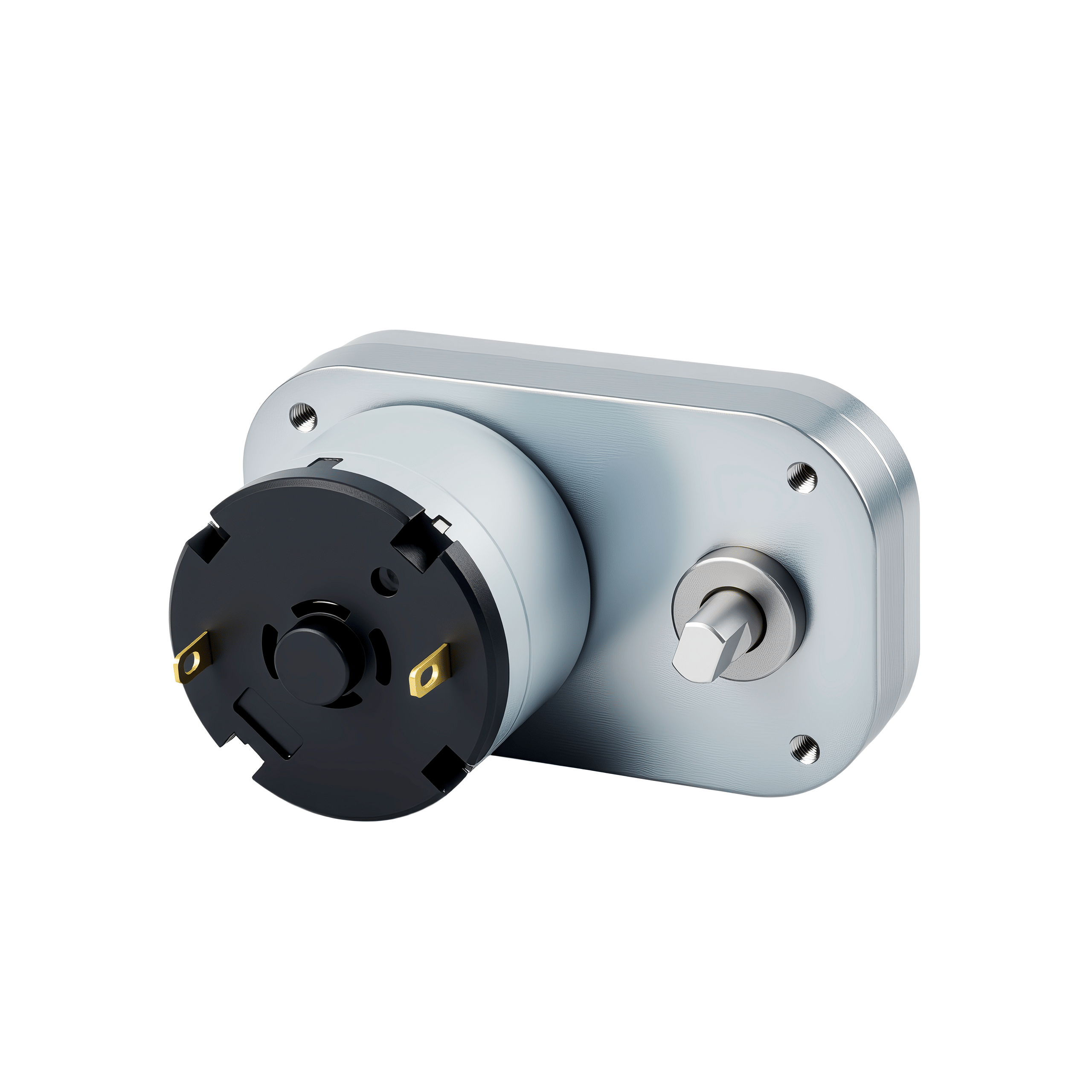

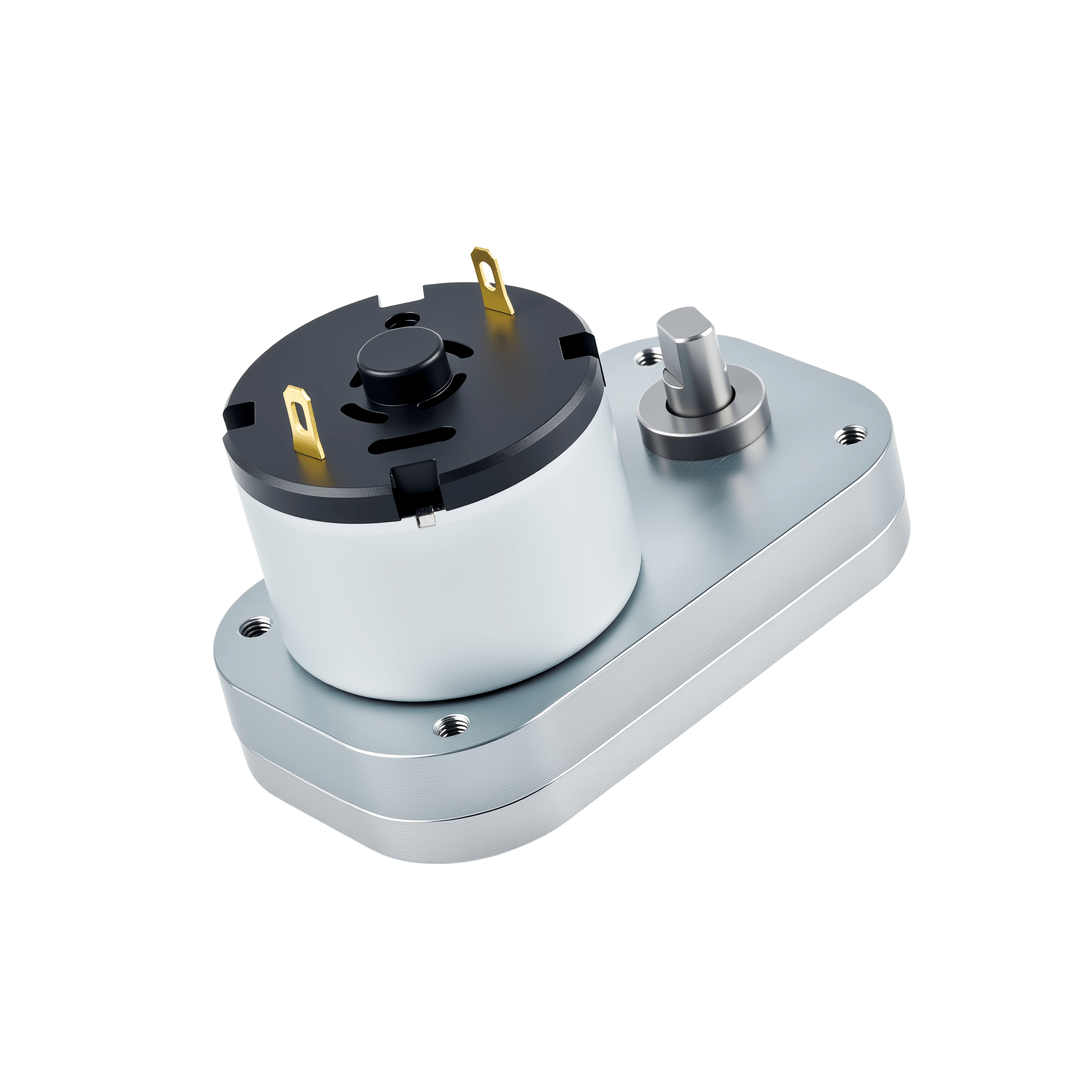

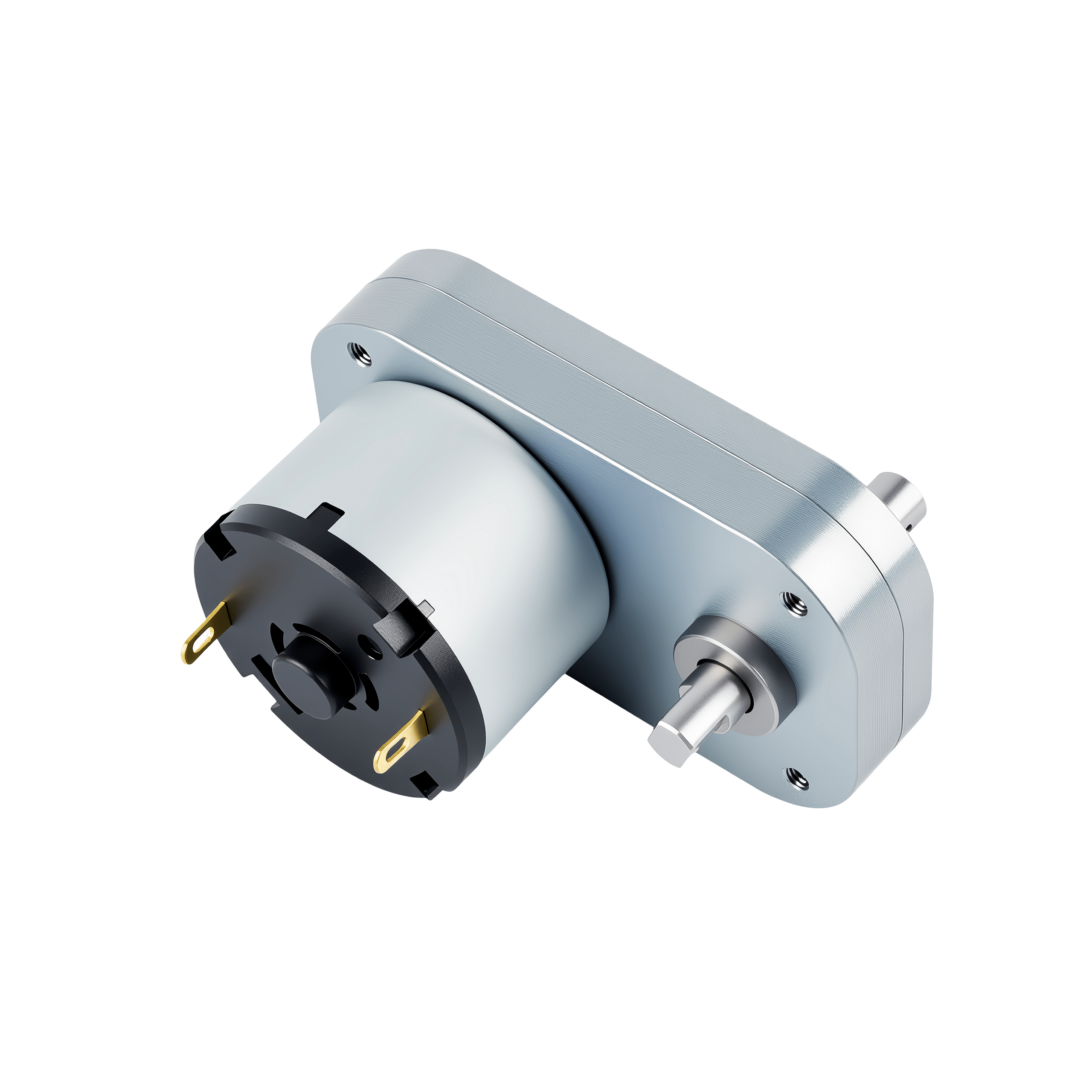

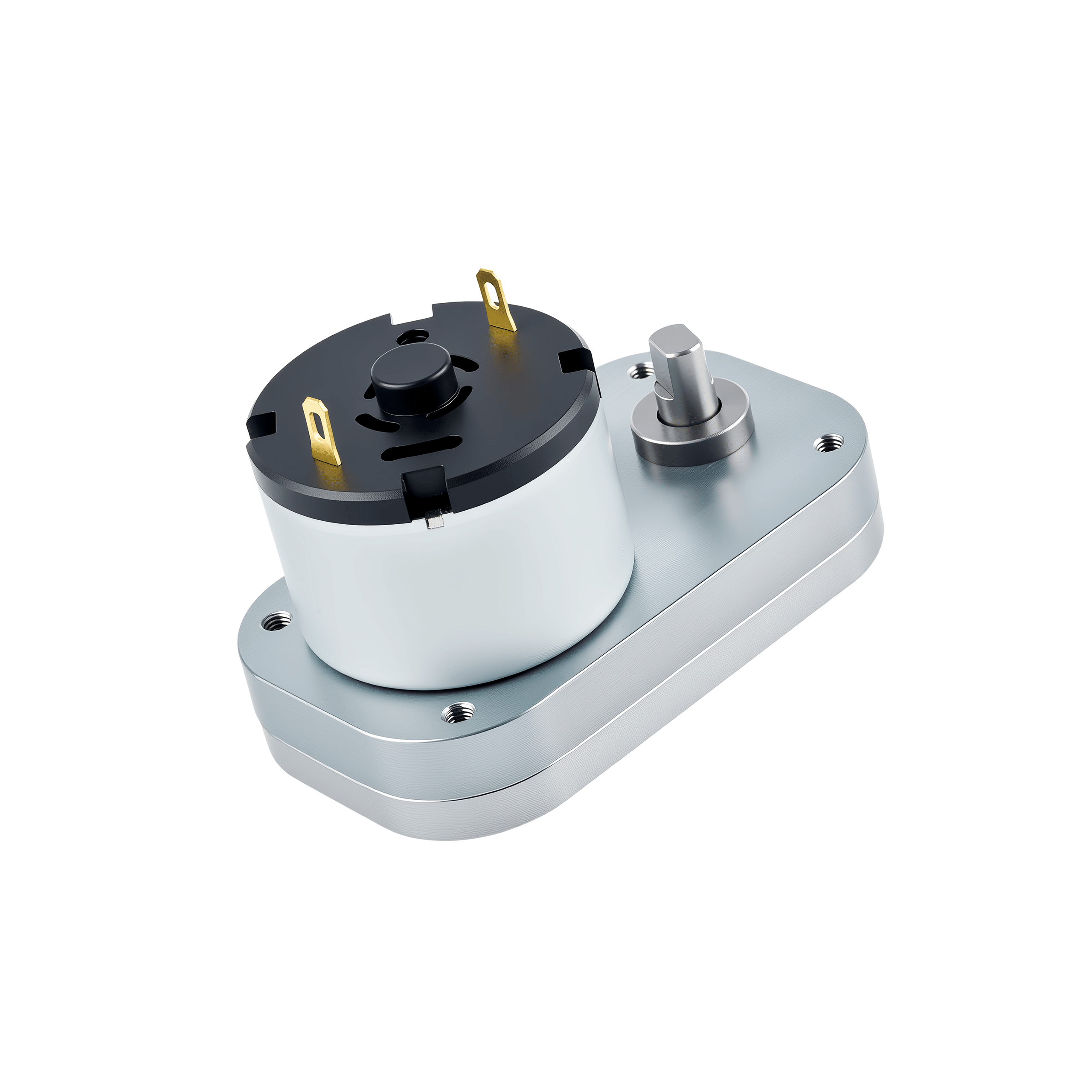

KM-38F520

KM-38F520 减速电机的额定电压为 7.2V,额定扭矩为 3.5 kgf·cm,具备良好的负载适应能力,能够有效应对短时负载波动。其堵转扭矩为 17.58 kgf·cm,为需要间歇启动或突发力矩的应用场景提供可靠保障。电机采用高强度齿轮结构,整体重量仅为 160g,在紧凑的封装中实现了精确、低噪音且运行平稳的运动控制。

为满足不同行业的使用需求,金茂展电机提供灵活的定制服务,可根据具体应用对电压、转速及接口形式等关键参数进行优化调整,便于在自动化设备、汽车天窗、气动阀门及智能机械系统中实现高效集成与可靠运行。

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:
减速比 29.7 103 158 220 292 535 1199
齿轮箱长度 | mm / / / / / / /
6V 额定力矩 | kg·cm 0.5 1 1.5 1.8 2 3 4
额定转速 | RPM 202.4 61.5 40.2 29 22.1 12.1 5.5
堵转力矩 | kg·cm 3.7 11.7 18 22.6 30.1 49.6 111.2
12V 额定力矩 | kg·cm 0.5 1 2 3 4 5 6
额定转速 | RPM 156.1 47.8 30.2 21 15.8 9 4.2
堵转力矩 | kg·cm 3.3 10.4 16 20.1 26.7 44.1 98.9
齿轮箱瞬间容许扭力 | kg·cm 2.5 6.0 8.0 10.0
>>电机参数:
型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
RF-520TB-22160 6 0.067 6931 0.38 5898 26.02 1.58 2.17 174.58
RK-520TB-12420 12 0.026 5449 0.16 4689 21.66 1.04 0.99 155.30



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz
