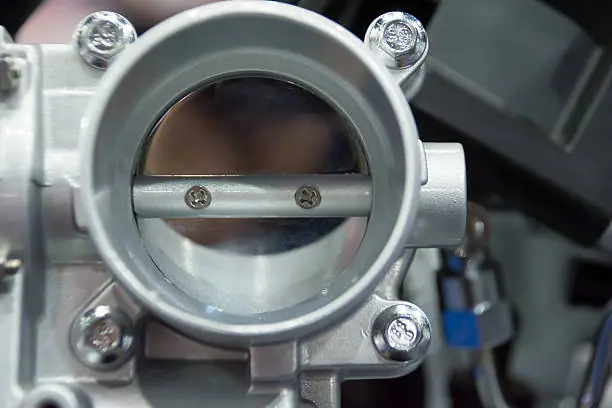

电子节气门控制系统(ETC)解决方案

为了提高车辆的安全性、动力性、稳定性和经济性,减少排放污染,世界各大汽车制造商纷纷推出各种控制特性良好的电子节气门及其相应的电控系统,形成电子节。

为了提高车辆的安全性、动力性、稳定性和经济性,减少排放污染,世界各大汽车制造商纷纷推出各种控制特性良好的电子节气门及其相应的电控系统,形成电子节。 阀门控制系统 (ETCS)。 采用电子节气门控制系统,精确控制节气门开度。 不仅可以提高燃油经济性,减少排放,而且系统响应迅速,可以获得满意的控制性能; 另一方面,它可以实现怠速控制、巡航控制和车辆稳定性控制等的集成,简化了控制系统结构。

它取代了传统的油门踏板与节气门体的机械连接,通过导线建立了油门踏板与节气门之间的连接,可改善发动机控制,避免因驾驶员不当操作油门踏板而造成的不良后果。 通过添加相应的传感器和电子控制单元,实时精确控制节气门开度。 可实现发动机扭矩控制和精确空燃比控制,有助于提高车辆行驶的动力性、稳定性和经济性,有效减少排放污染。 目前,ETC广泛应用于防滑控制(ASR)、巡航控制(CCS)、车辆稳定控制(VSC)等汽车动力控制系统,并逐渐成为高端汽车的标准配置。



电子节气门系统的工作原理

油门踏板位置传感器将驾驶员需要加速或减速的信息传送到油门电子控制单元ECU。 ECU根据获取的信息计算出相应的最佳节气门位置,并向节气门执行器发送控制信号,由节气门控制器执行节气门控制器将节气门打开到计算出的最佳节气门开度位置,然后ECU与 其他电控单元(如自动变速器电控单元ECU、巡航控制单元CCS等)通过CAN总线获取其他工况信息。

并且各种传感器会将一些信息(如发动机转速、档位、节气门位置、空调能耗等)传送给节气门电子控制单元ECU,ECU会根据这些信息不断修正节气门的最佳位置。 此信息。 使节气门开度达到驾驶员要求的理想位置。 整个系统控制过程是典型的闭环位置反馈控制。 油门踏板位置传感器和节气门位置传感器配有主副系统。 因此,当系统出现故障时,可维持持续监控功能,确保运行安全。

金茂展改进方案

在这个应用中,金茂展电机提供的直流电机用于控制节流阀的开关门,使其能够精确快速地调整到所需的角度。 强大的可控电机为汽车控制系统提供稳定的动力支持。

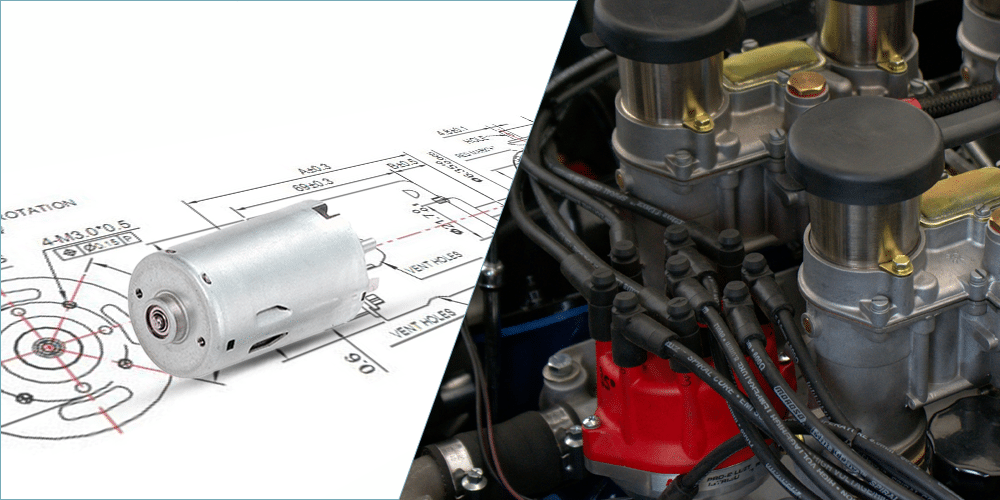

对于电子油门控制系统,我们推荐使用这款直流电机(RS-557SHC2J2-5219RB),因为它具有低噪音、高扭矩、高性能、长寿命的特点。 当然,我们也可以根据客户的性能要求对电机进行综合评估并进行定制。

电机技术参数:

型号 RS-557SHC2J2-5219RB
额定电压 12V DC
空载转速 9150rpm
空载电流 0.8A
负载转速 7300rpm
负载电流 10 A
负载力矩 890g·cm
堵转电流 35.8A
旋转方向 CCW


电机特点:

1.评估后可以定制电动机的电气性能,例如电压,速度等.
2.低噪音.
3.性能稳定.

凭借20多年的电机驱动解决方案经验,我们可以快速定制满足客户要求的电机方案,并根据客户需求提供图纸、选材、打样等定制服务。 有关 电子节气门控制电机解决方案的更多信息,请联系我们的销售工程师。
