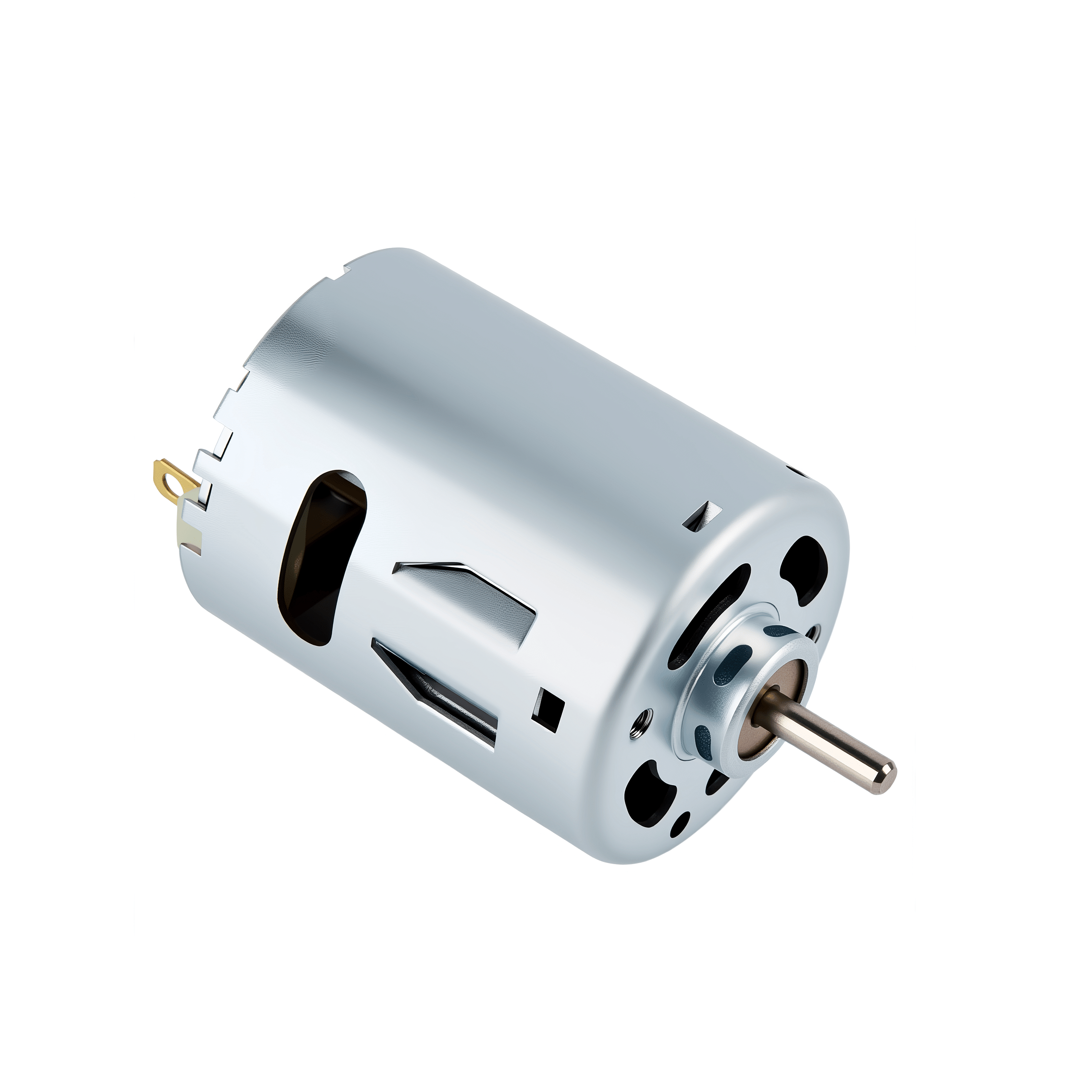

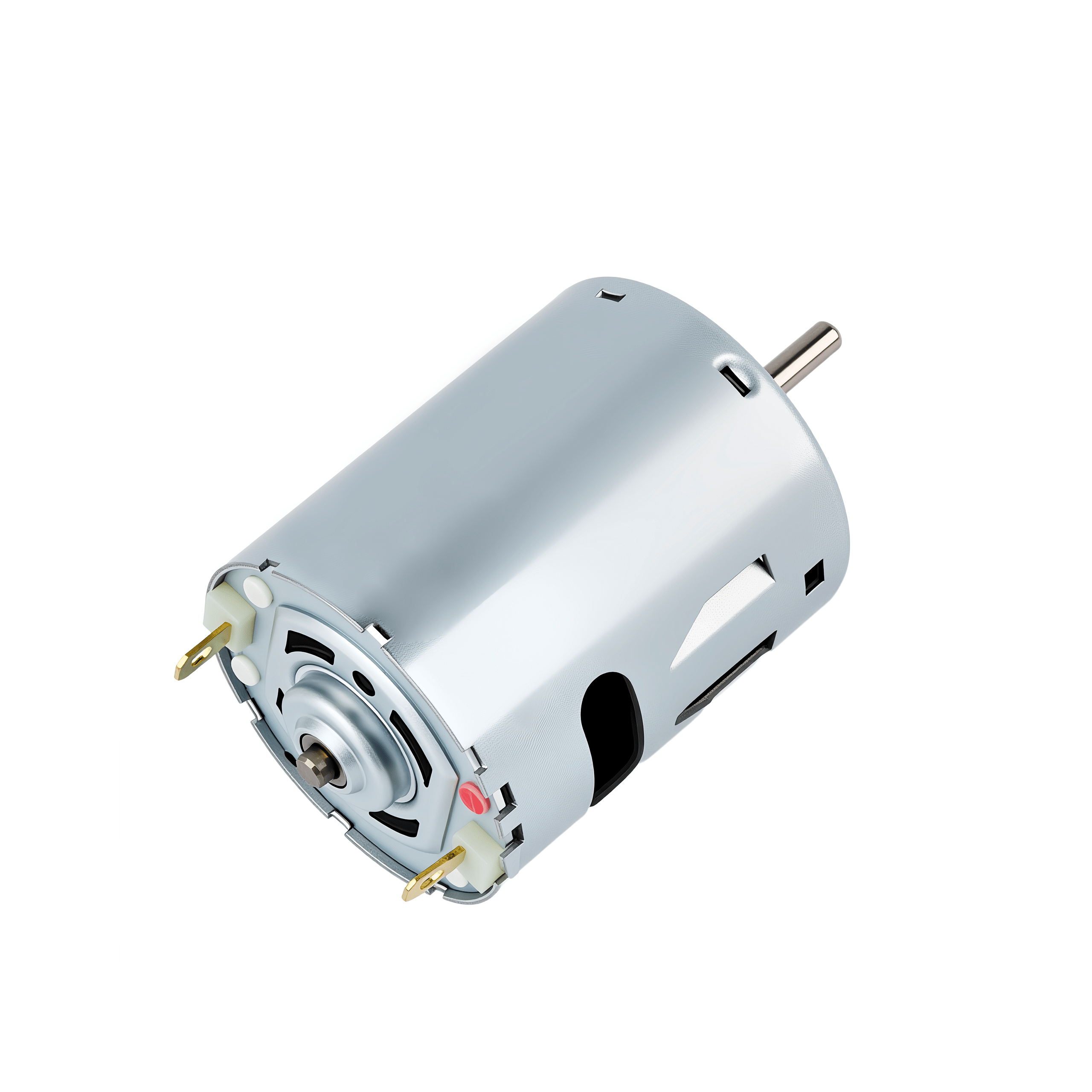

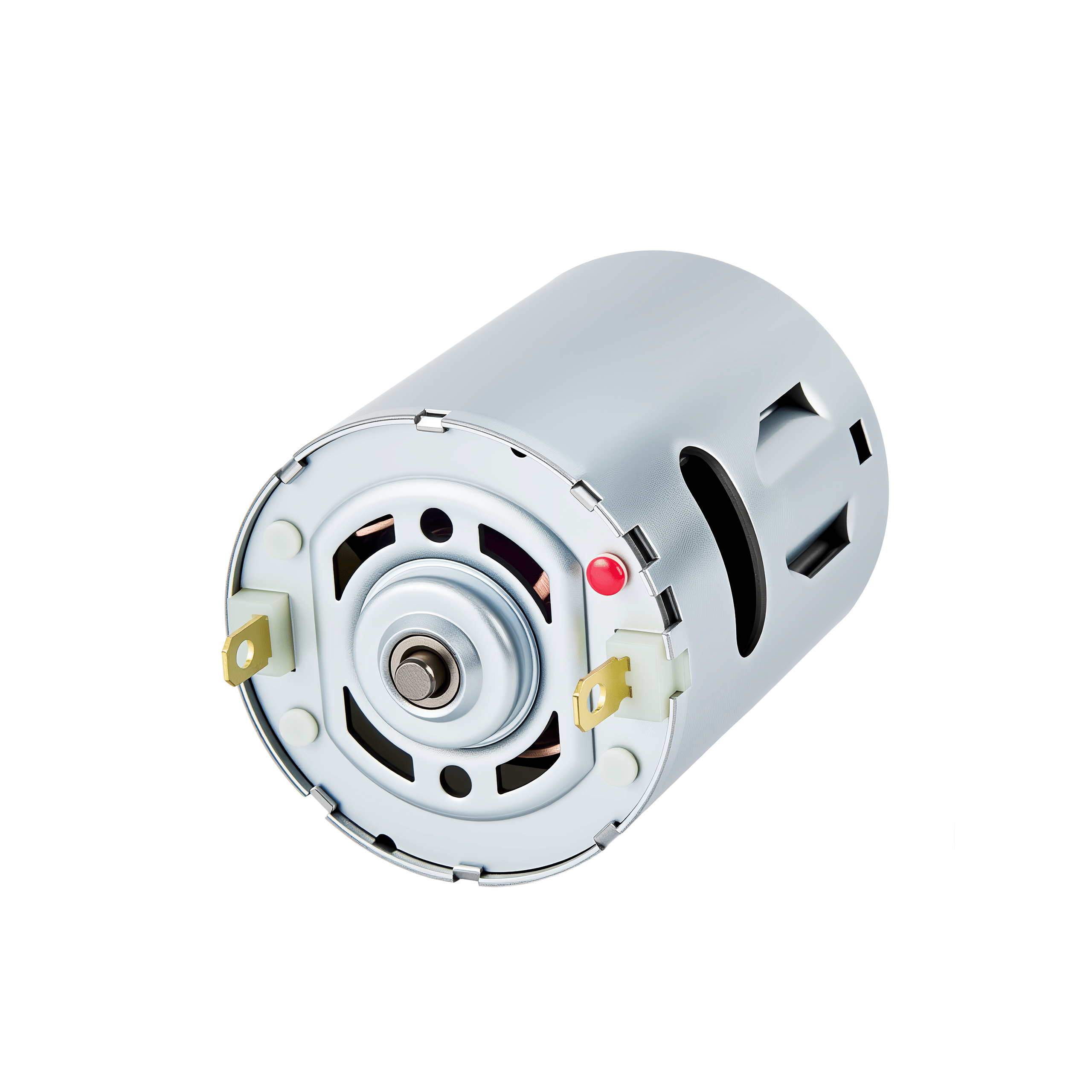

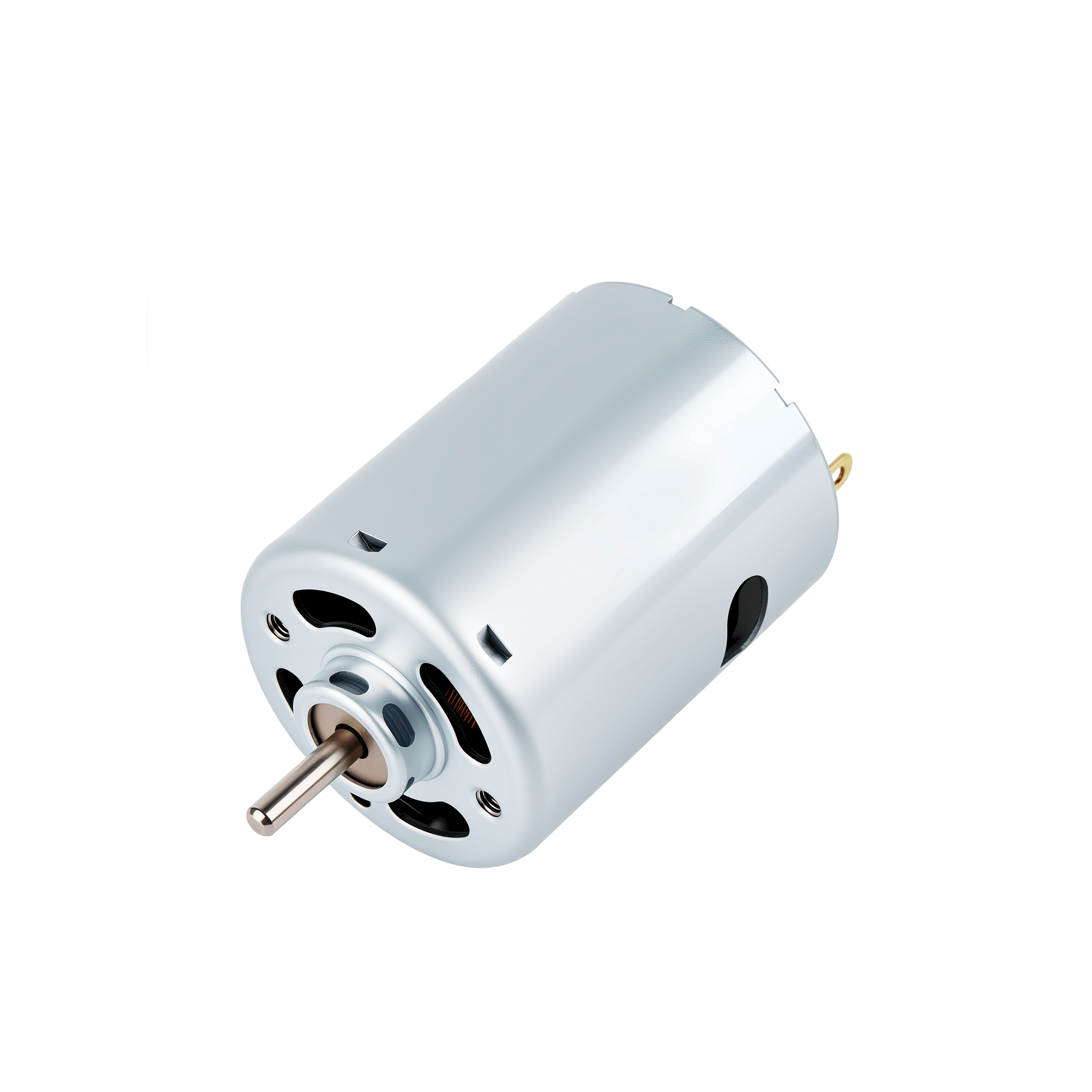

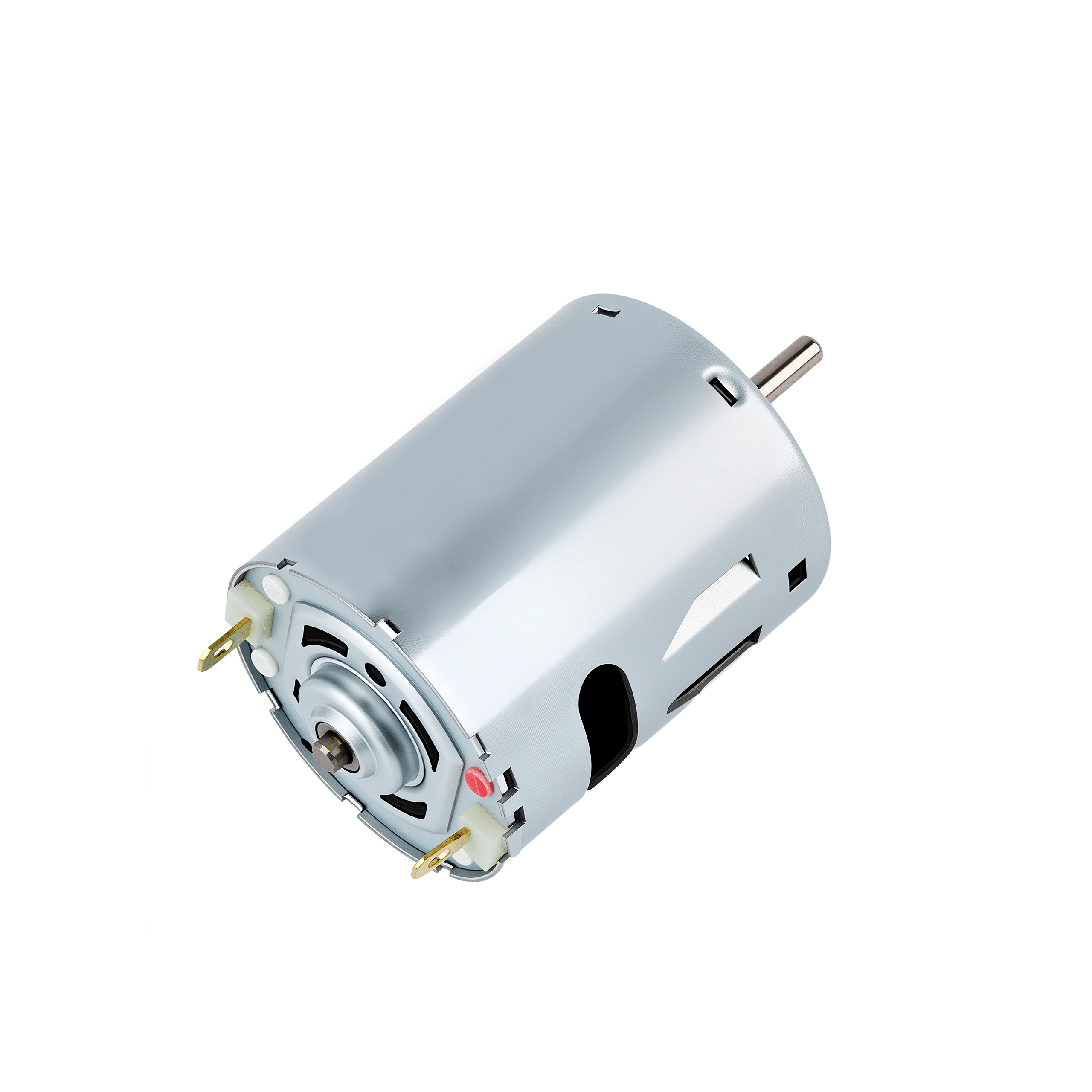

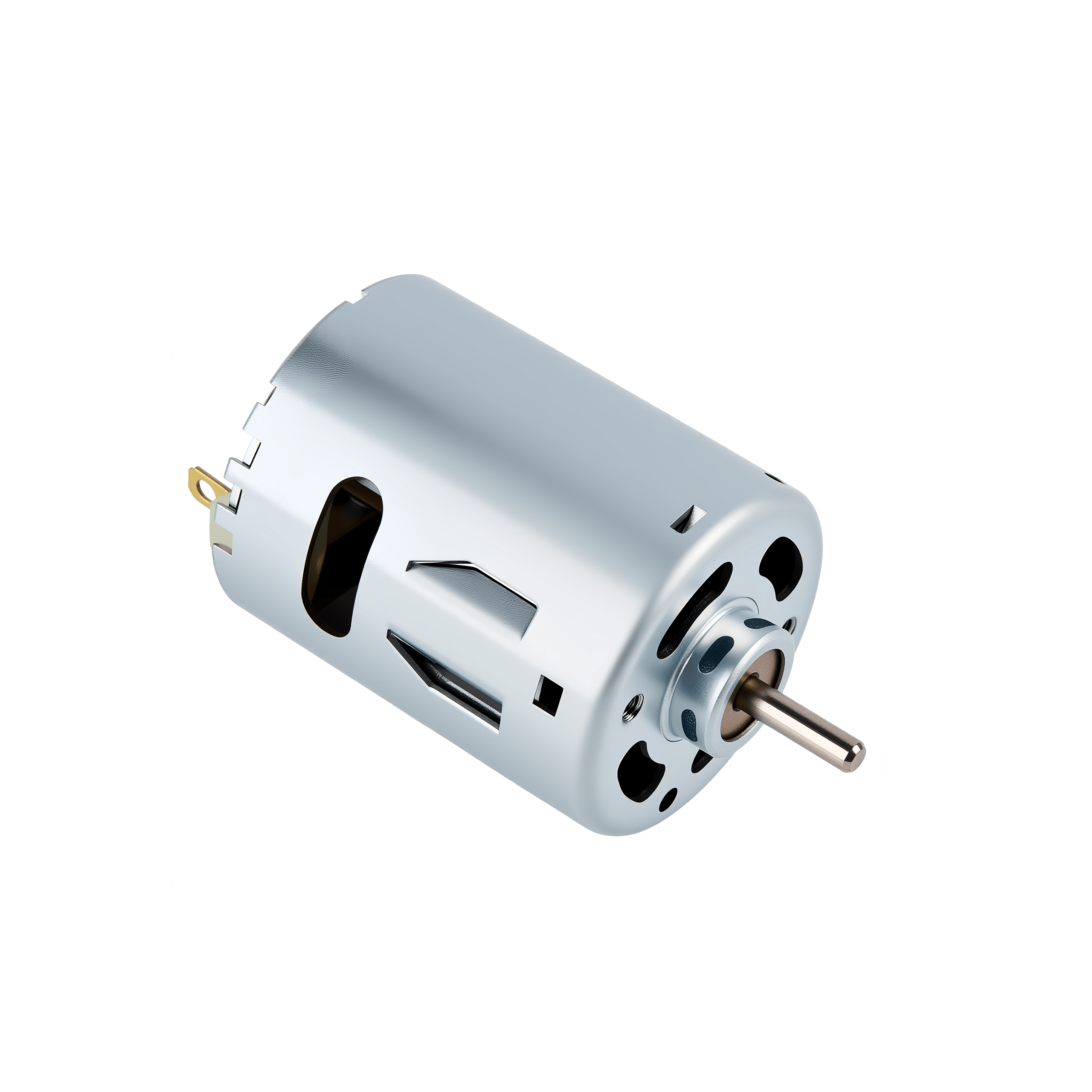

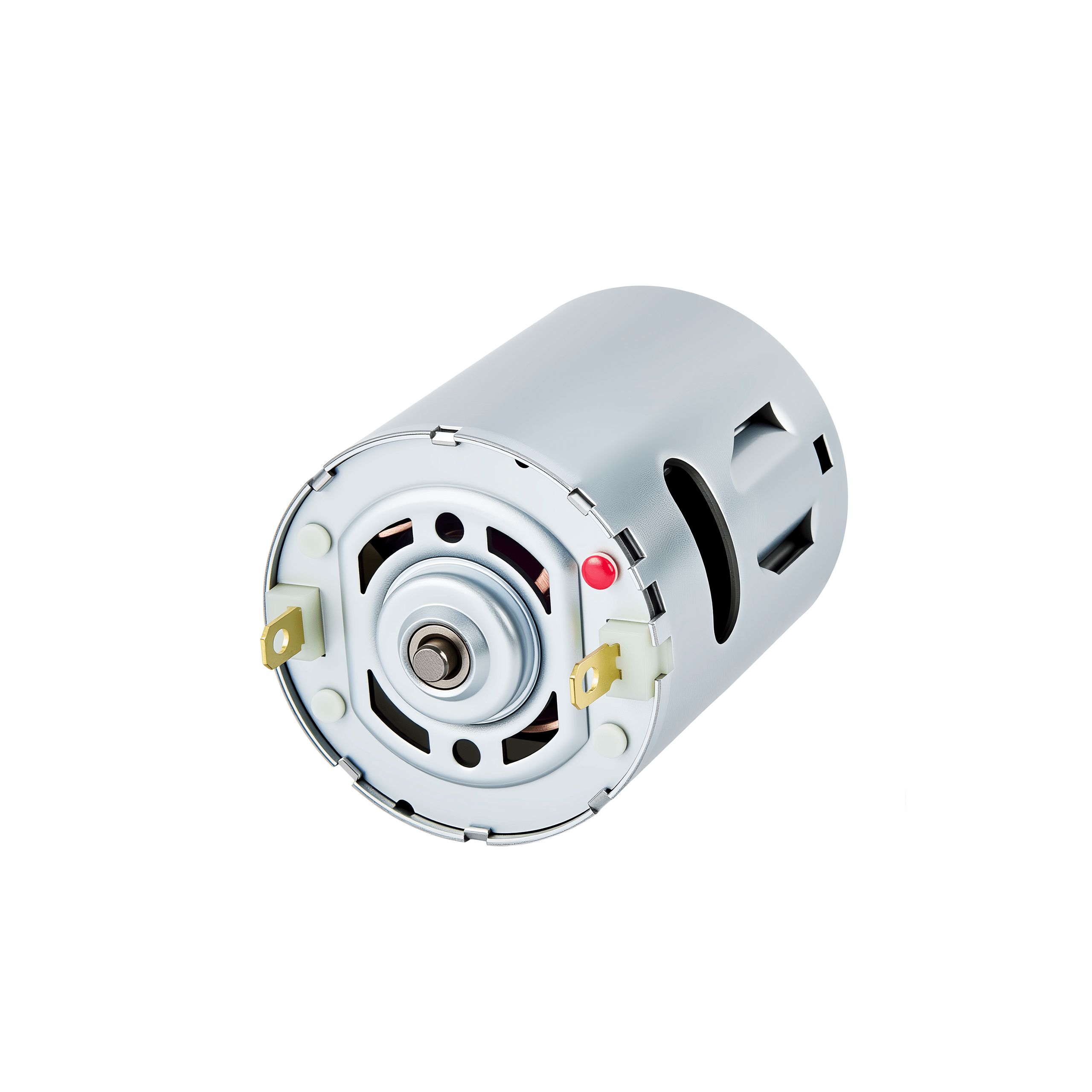

RS-535H 直流电机以稳定的输出性能和优异的负载适应能力为核心优势,额定电压为 12V,空载转速约为 6500 rpm,具备高效低能耗的运行特性。最大输出功率可达 8.16W,堵转扭矩为 488 g·cm,即使在短时重载启动或负载突变的情况下,仍能保持可靠的动力输出,确保系统响应及时、运行平稳。

该电机结构紧凑、性能稳定,其良好的兼容性和动力特性使其广泛应用于制冰机、胶囊咖啡机、园林喷雾器、碎纸机等各类小型自动化设备中,表现出出色的集成适应性与运行效率。

金茂展电机还可根据具体应用需求,提供结构设计与性能参数的定制服务,助力客户实现更高效、更契合产品特性的驱动解决方案。

电机外形图

可定制参数 | A:轴伸长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
RS-535SHF-3127BX 12 1.18 19400 5.28 15855 235.31 38.34 23.62 1287.76
RS-535SHF-3151B 12 0.56 10365 2.68 8571 228.22 20.09 12.78 1318.47
RS-535SHF-3135B 12 0.94 15280 4.86 12805 290.82 38.26 25.17 1795.69
RS-535SHV-13155D 24 0.15 6500 0.5 4991 113.42 5.82 1.66 488.57



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

常见疑问

齿轮的类型都有哪些?

我们现在生产的齿轮类型齐全

按齿轮结构:直齿,斜齿轮,锥齿轮,蜗杆,蜗轮;

按齿轮材料:塑胶齿,金属齿(铜,不锈钢,粉末冶金)。

减速箱可以配无刷电机?

减速箱可以选配合适尺寸的无刷电机,具体选型视客户需求而定;

可以给我一份价目表吗?

我们所有的电机都是根据客户的具体需求定制的,包括寿命、噪声水平、电压以及轴的规格等,价格也会根据每年数量而有所不同,所以我们很难提供价格表。

如果你能告诉我们你的详细要求和年量,我们将提供双方都合理的报价。

可以提供无刷电机的控制器吗?

可以,我们提供的无刷电机方案,包含无刷电机的控制器;

电机评估需要提供哪些参数信息?

客户需要明确提供产品的性能与外形要求(不同的外形决定空间的大小,这将直接关联到不同的规格能做到的性能如扭矩值是有差别的)。性能要求包括工作电压、额定负载、额定转速等参数,外形要求则包括最大安装尺寸、出轴尺寸、端子方向等。

此外,若客户有其他更详细的要求如电流限制、工作环境、使用寿命和EMC标准等也可以一起提供,这将有助于我们进行更为精确和全面的评估,确保最终产品能够满足客户的个性化需求。
