RF/RK-520TB

主页 >产品 >直流电机 >有刷直流电机 >RF/RK-520TB

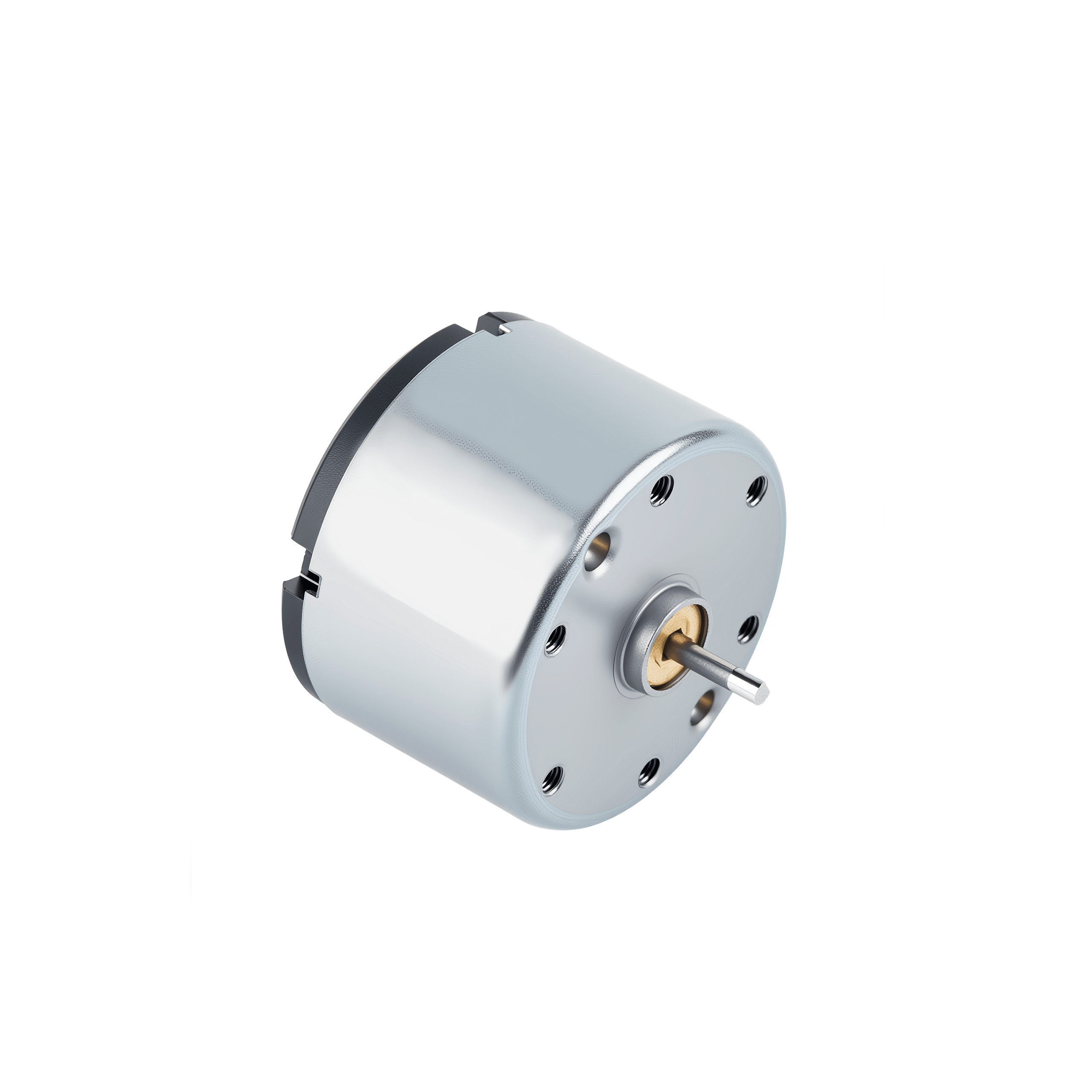

RF RK-520TB-03

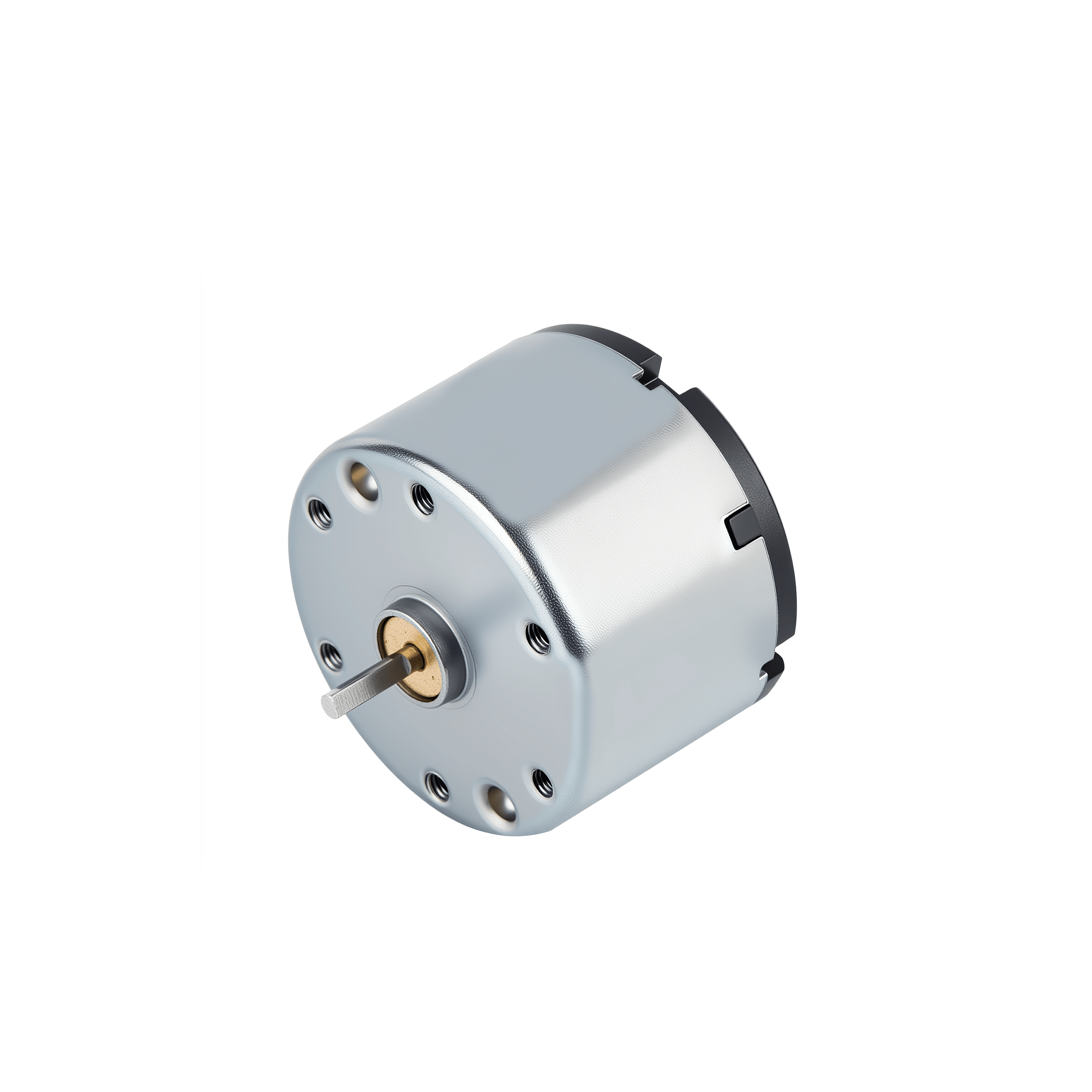

RF RK-520TB-04

RF RK-520TB

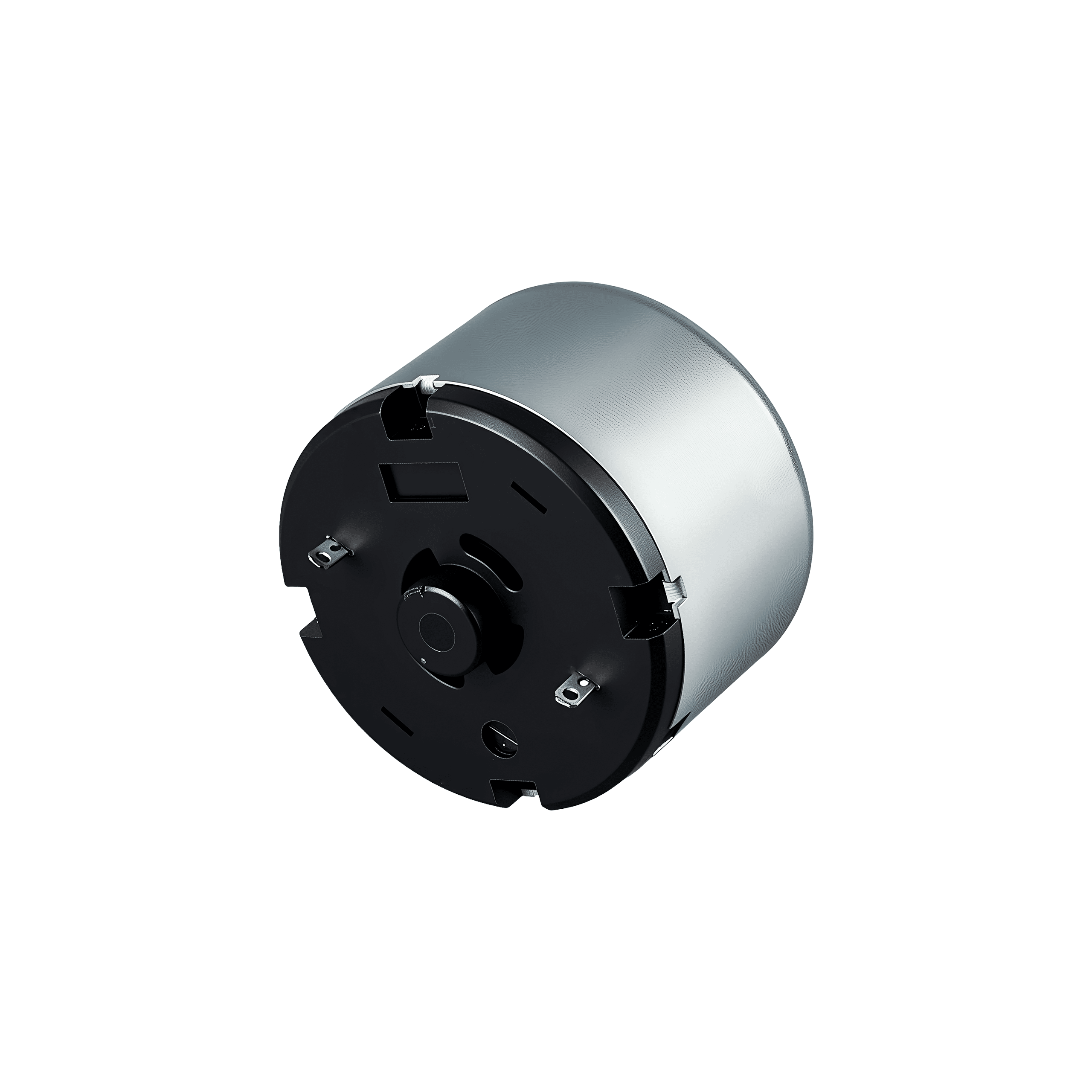

RF RK-520TB-6

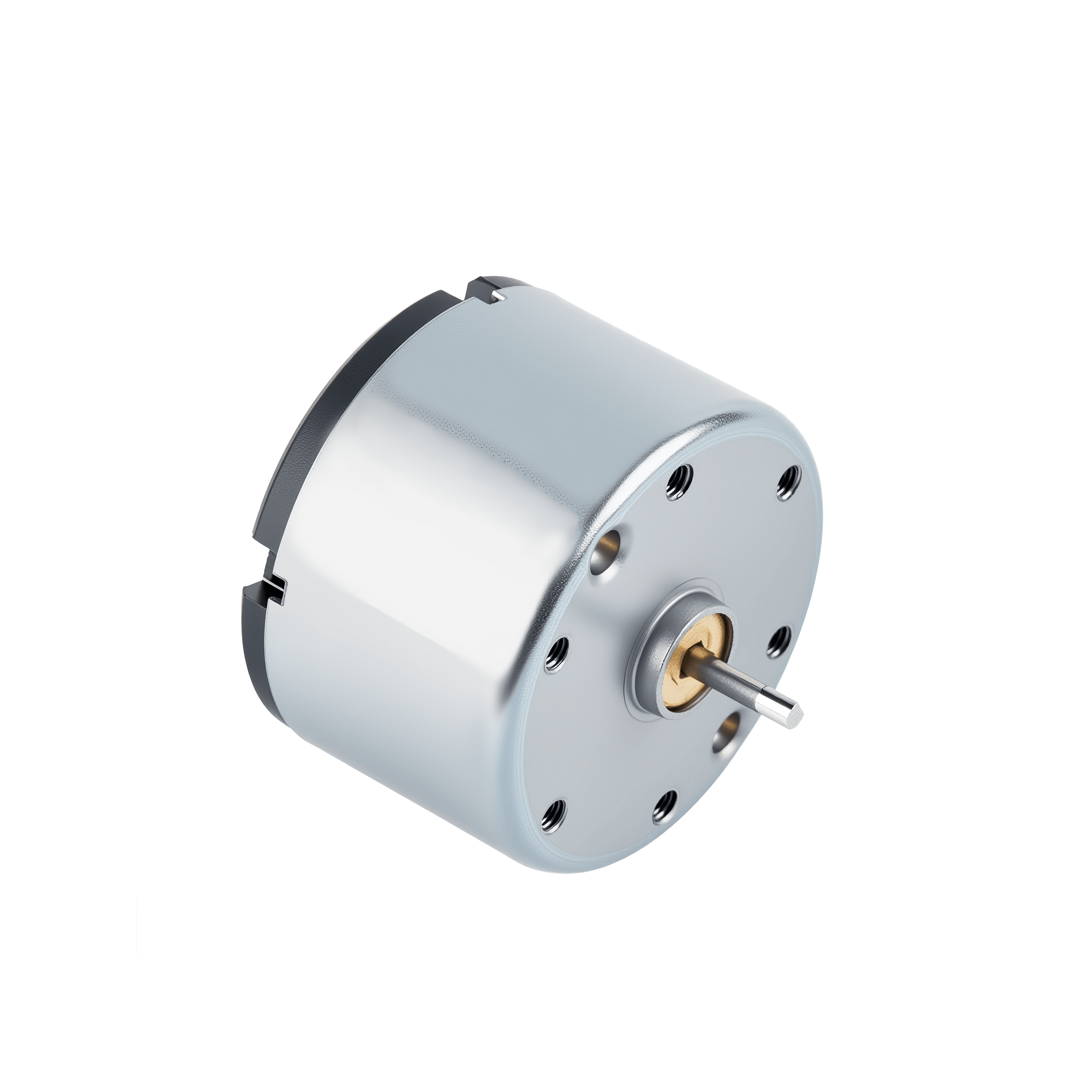

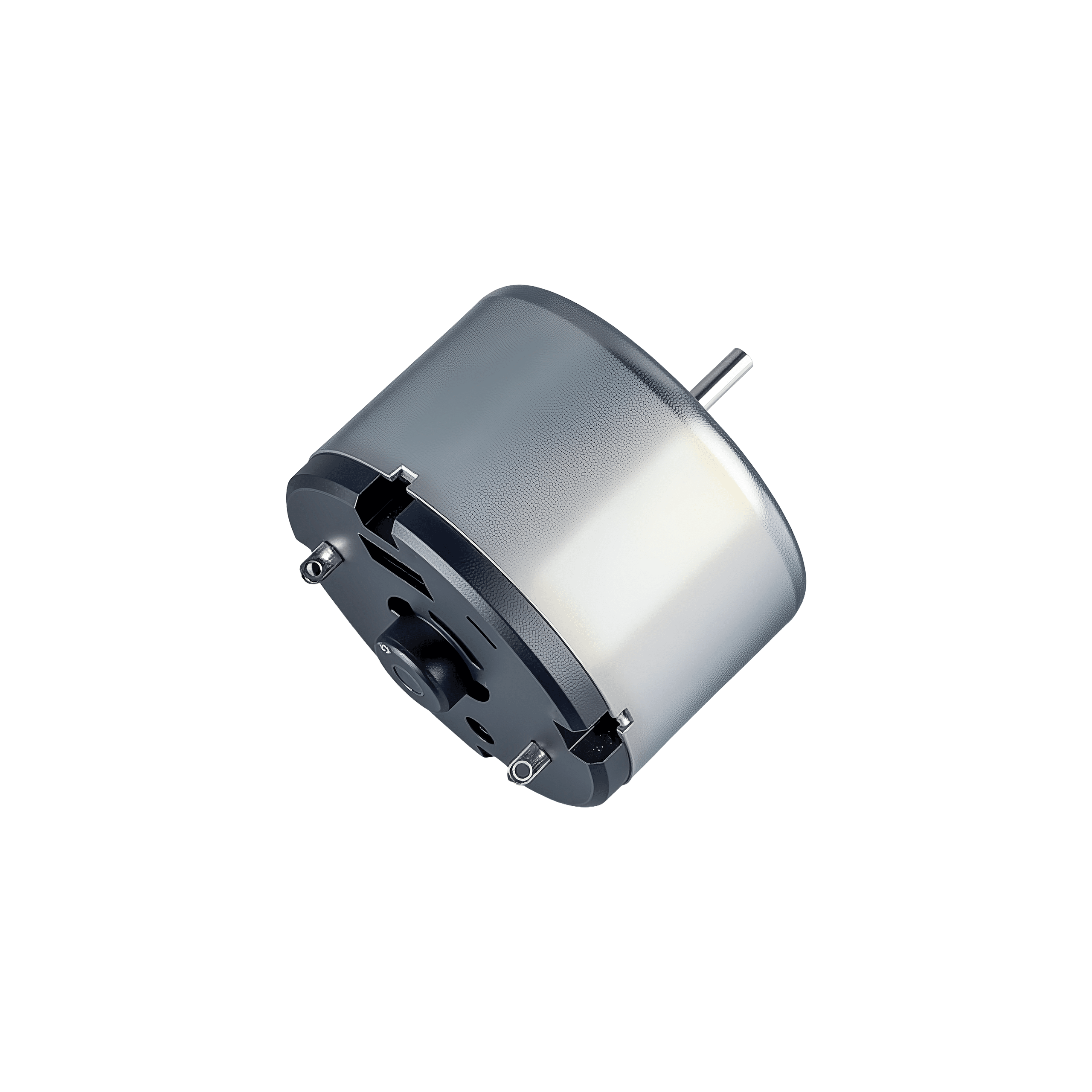

RF/RK-520TB

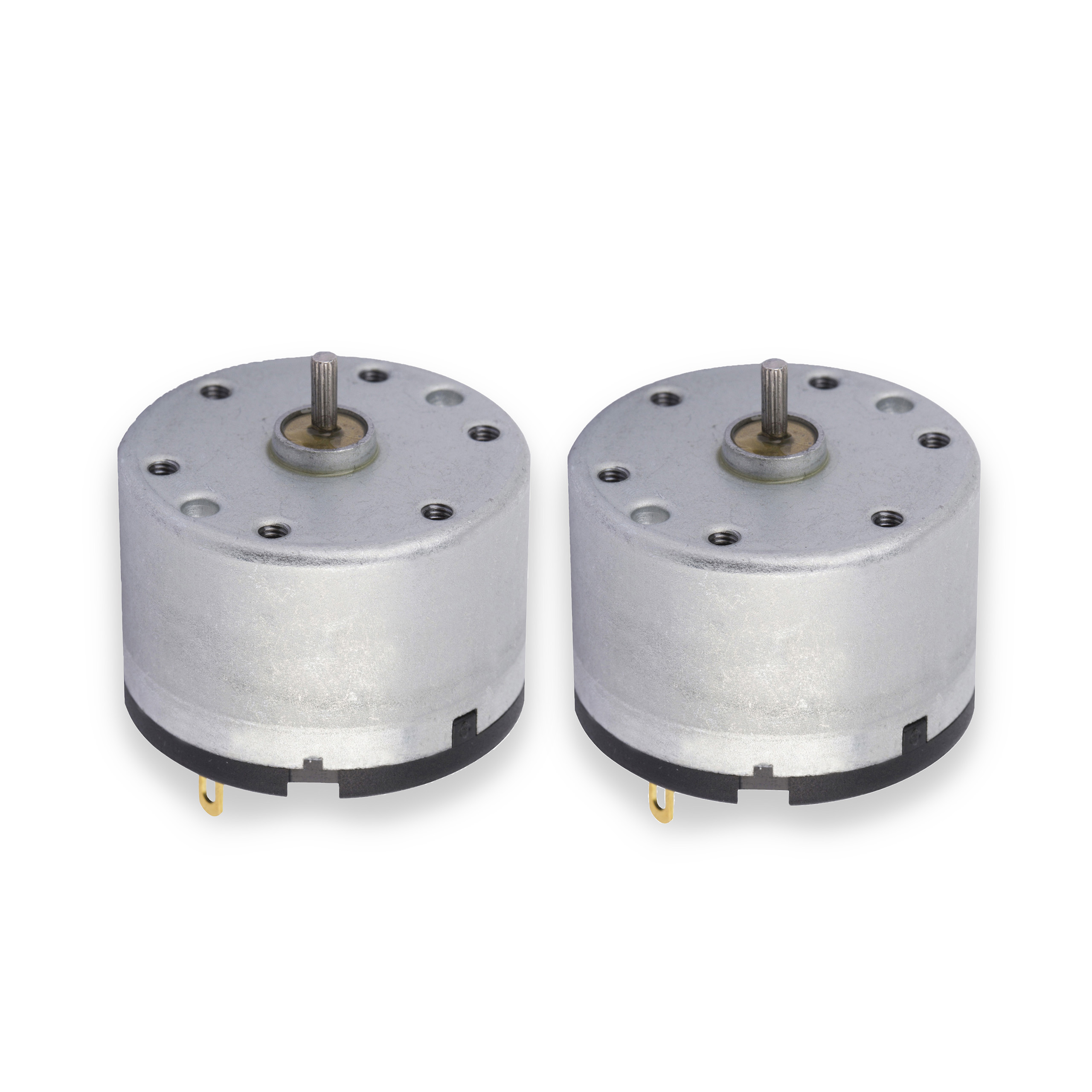

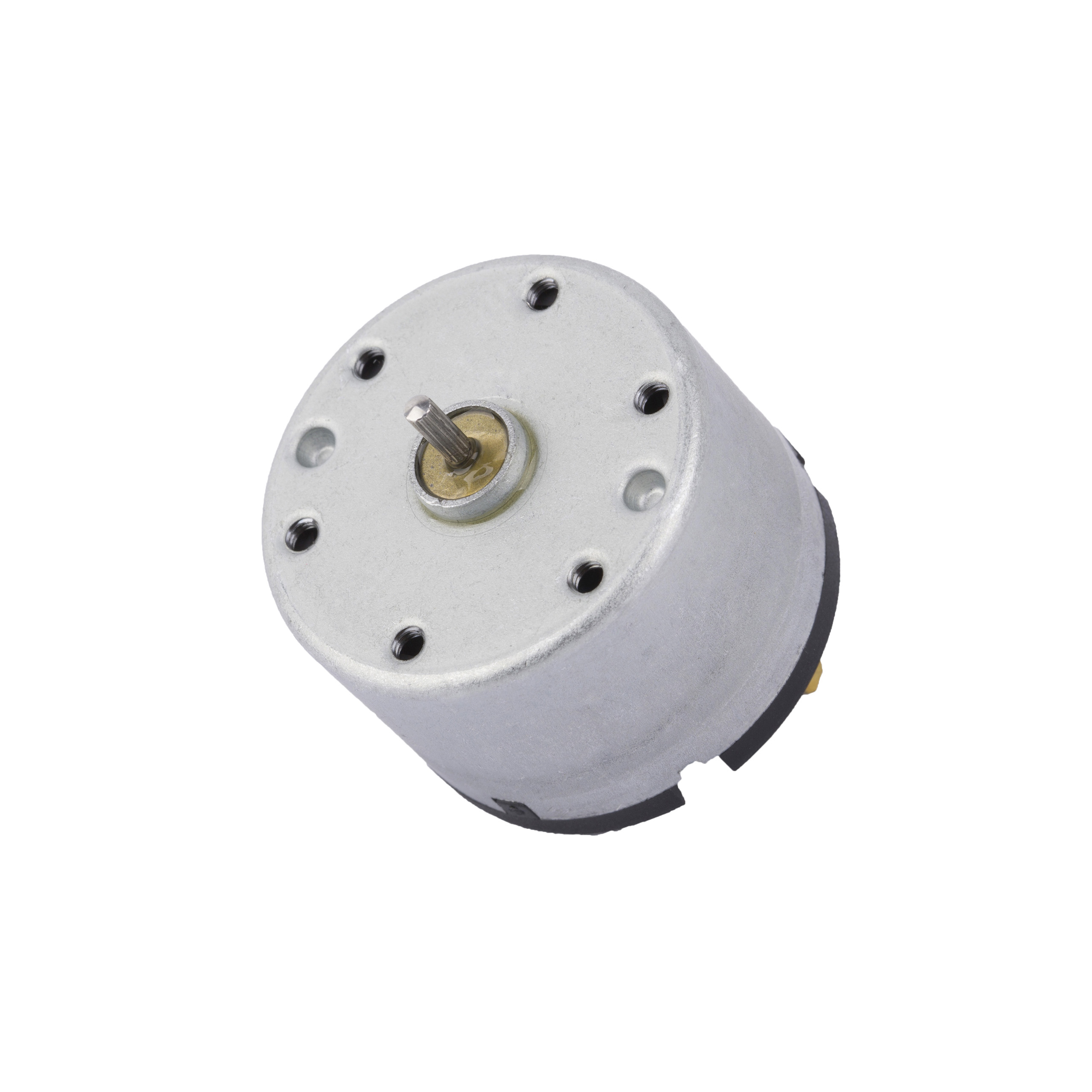

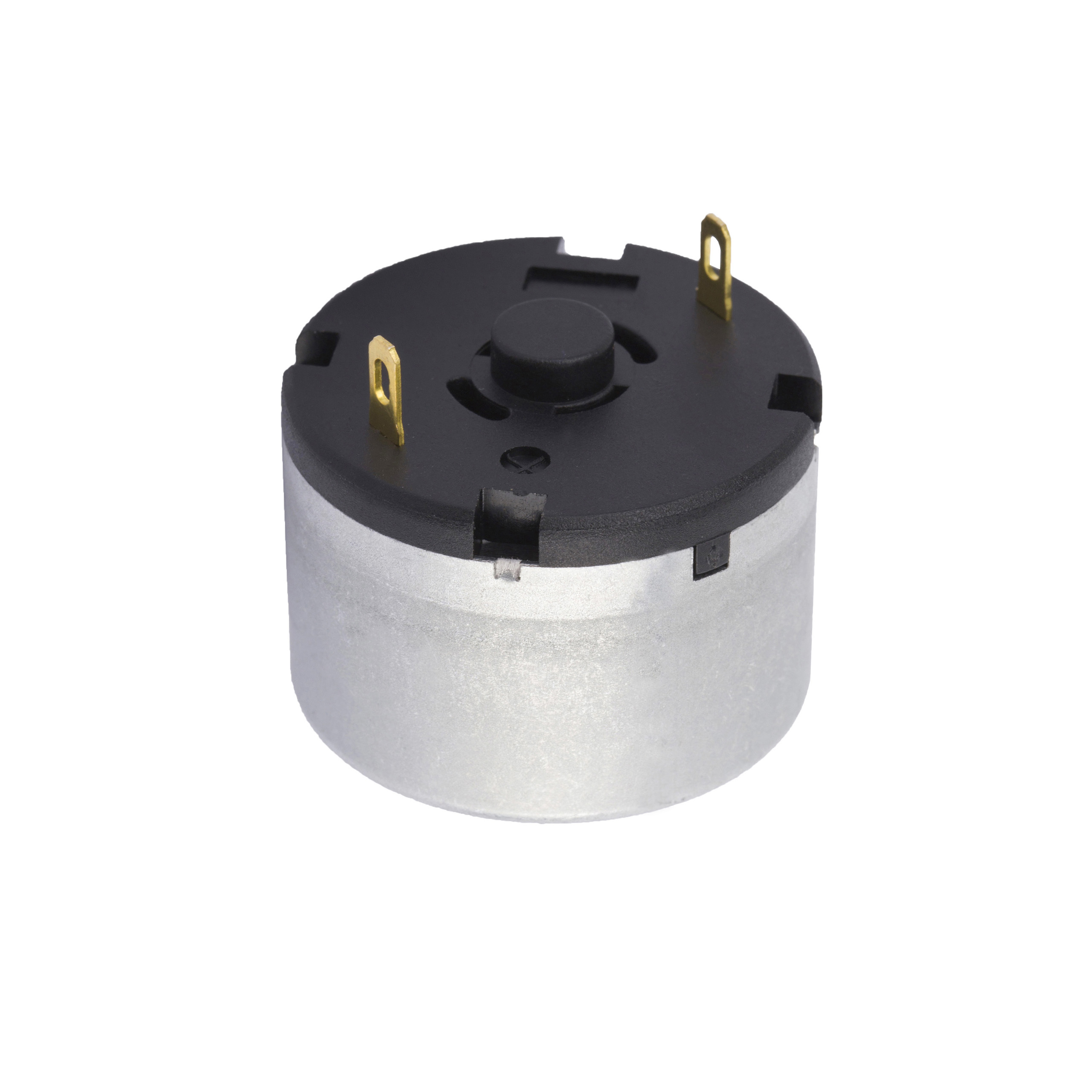

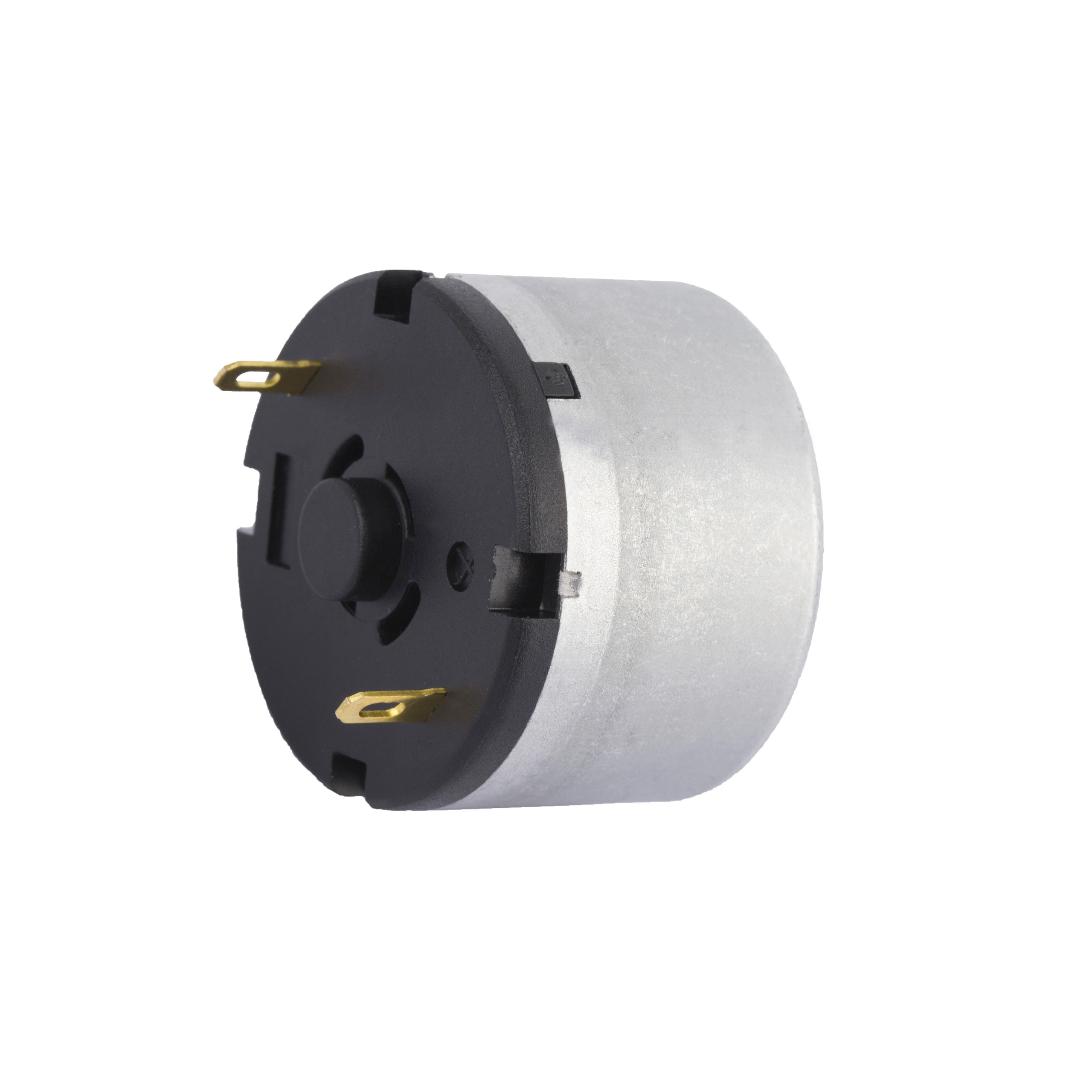

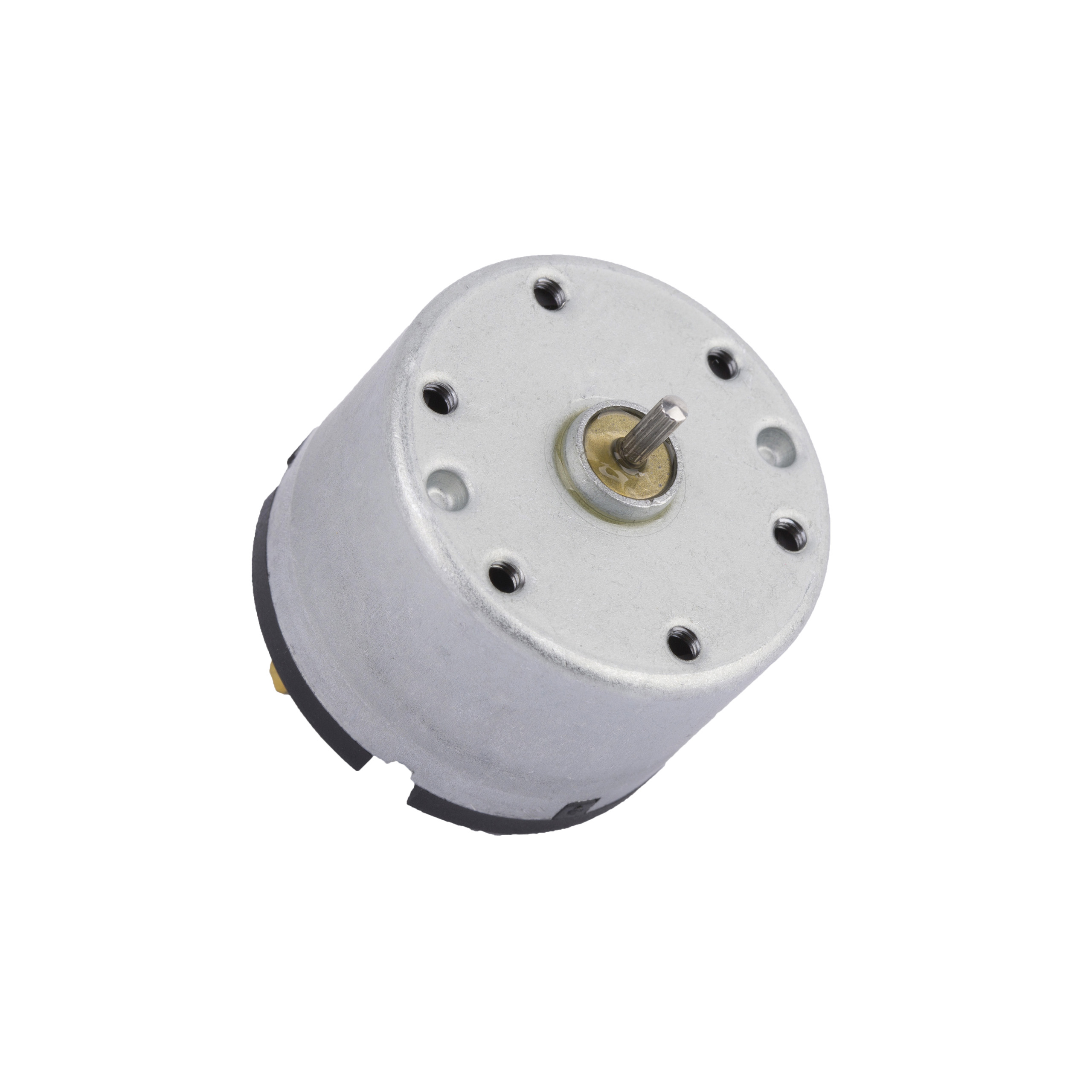

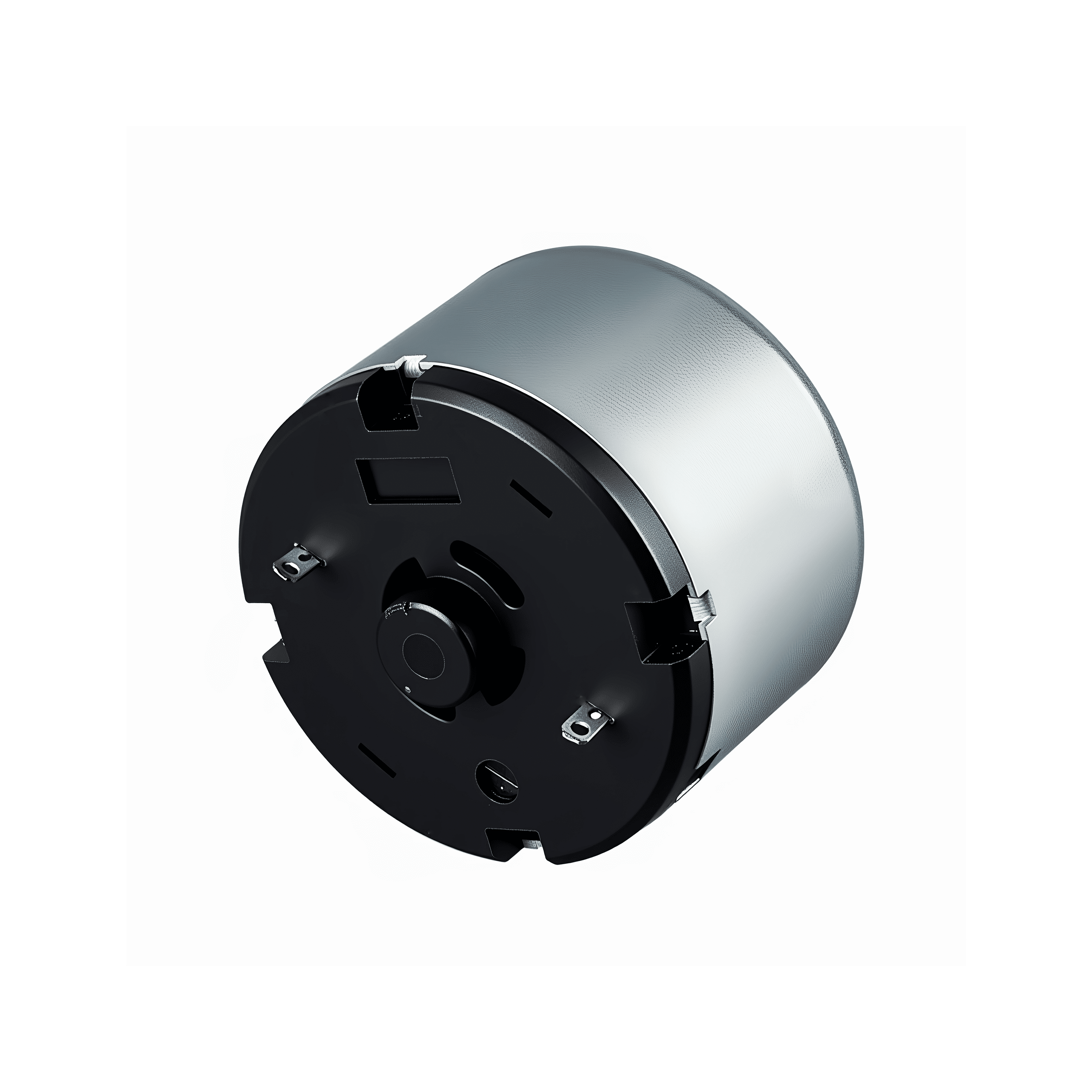

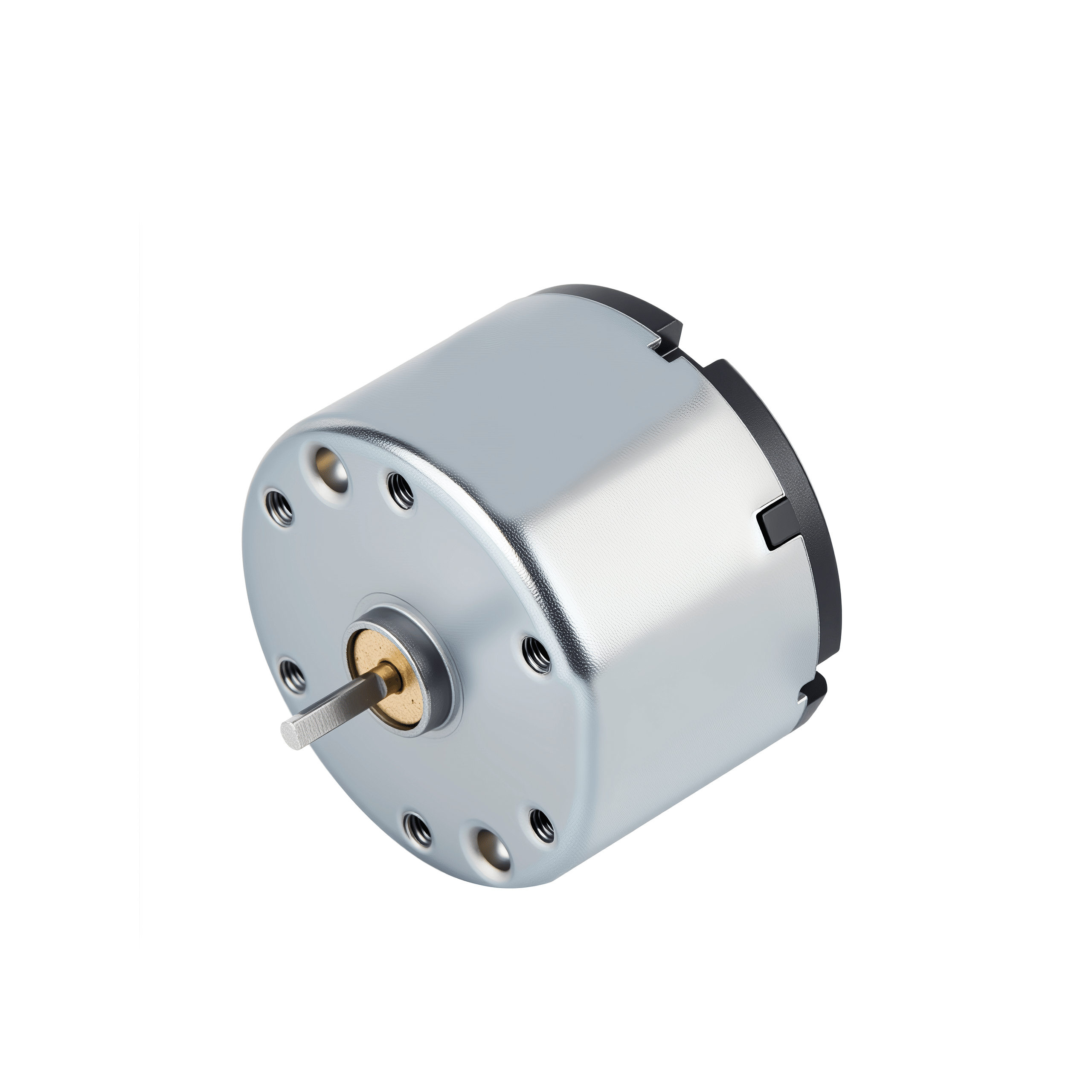

RF/RK-520TB 微型直流电机采用紧凑高效的结构设计，具备出色的扭矩输出能力，适用于从轻载到中载的多种工况。其高效率、良好的运行稳定性以及快速的响应速度，使其能够在频繁启停或连续运作的系统中保持可靠表现。

该电机输出稳定、耐用性强，是汽车阀门控制、电子开关等场景中常用的驱动单元。同时，其良好的兼容性和动力特性也使其广泛应用于智能门锁、执行器、杀虫设备、印刷设备等对体积、性能与响应要求较高的设备中，满足不同行业对驱动系统的多样化需求。

电机外形图

可定制参数 | A：轴伸长度

除非特别标注，所有尺寸单位为毫米（mm），图纸仅供参考，具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

电机型号	额定电压	空载		最大效率点				堵转
	额定电压	电流	转速	电流	转速	力矩	功率	电流	力矩
	V	A	RPM	A	RPM	g⋅cm	W	A	g⋅cm
RK-520TB-26100	6	0.147	11200	0.75	9343	30.24	2.9	3.78	182.38
RK-520TB-24160	6	0.086	7186	0.53	6187	31.64	2.01	3.28	227.59
RF-520TB-17410D	4.5	0.015	2075	0.09	1783	16.66	0.31	0.55	118.39
RF-520TB-22160	6	0.065	6931	0.38	5898	26.01	1.58	2.18	174.52

技术参数仅供参考，可提供定制

单位换算：1 g⋅cm ≈ 0.098 mN⋅m ≈ 0.014 oz⋅in；1 mm ≈ 0.039 in；1 g ≈ 0.035 oz

解决方案

推荐产品

12 mm

RF-1230CA-03

RF-1230CA

8 mm

FF-K10VA-03

FF-K10VA

10 mm

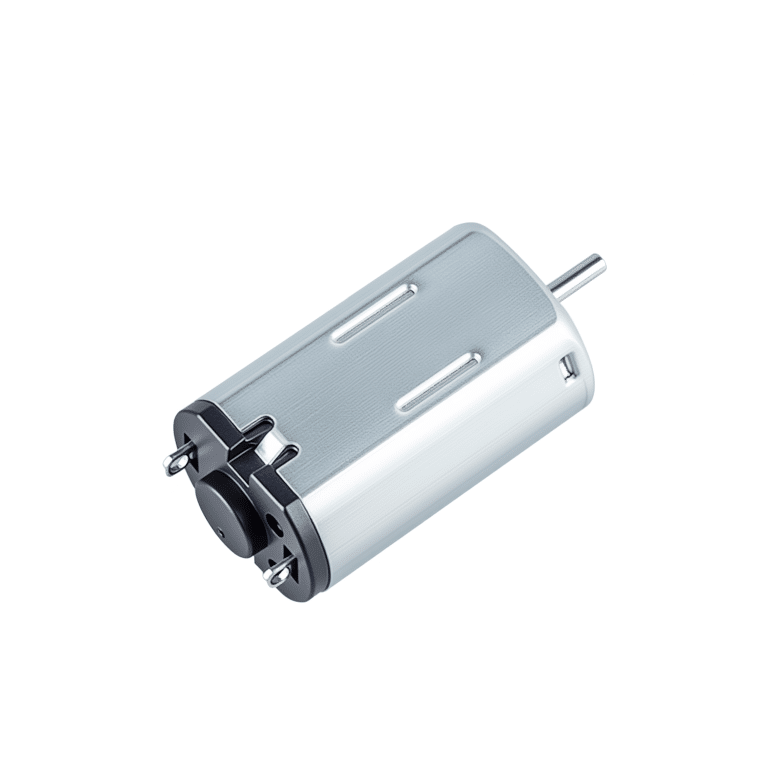

FF-1016VA-1

FF-1016VA

36 mm

KBL3660-01

KBL3660

12 mm

FF-N30VA-04

FF-N30VA

42.3 mm

RS-790 795H-2

RS-790/795H

常见疑问

电机的种类都有哪些？

金茂展主要生产直流电机，包括有刷直流电机，无刷直流电机，减速电机等；

金茂展的电机是否有详细的使用寿命？

电机的使用寿命会因型号、材料和操作环境（包括温度、湿度、占空比、输入功率以及电机与负载的耦合方式等）而有显著差异。我们通常做电寿命测试时，需要在保证电机在运行状态下，电流、转速和转矩的变化保持在初始设定值的±30%范围内。

如果你能说明具体的使用要求和工作条件，我们将进行详细评估，以确定哪种电机型号最能满足你的需求。

电机可以定制吗？

可以，我司有研发团队可对电机进行开发定制；

电机定制项目包括电机的外形尺寸，内部结构，性能参数和相关定制配件等，以满足电机在不同条件下工作的要求。

可以提供无刷电机的控制器吗？

可以，我们提供的无刷电机方案，包含无刷电机的控制器；

减速箱可以配无刷电机？

减速箱可以选配合适尺寸的无刷电机，具体选型视客户需求而定；

金茂展的电机噪声大吗？可以提供没有噪声的电机吗？

金茂展的电机噪声控制在行业内处于领先水平；

通常我们根据背景噪声和测量距离来定义电机的噪声水平（单位为dB）。

噪声分为两大类：机械噪声和电气噪声。机械噪声主要与电机本身的结构有关，也与电机的运行速度相关（一般来说速度越快，噪声越大），而电气噪声则主要源于电刷与换向器之间摩擦产生的火花。

目前在电机行业中不存在没有噪声的电机，我们会通过改善设计让电机的噪声达到客户要求的水平。
