KM-3246F370

KM-3246F370

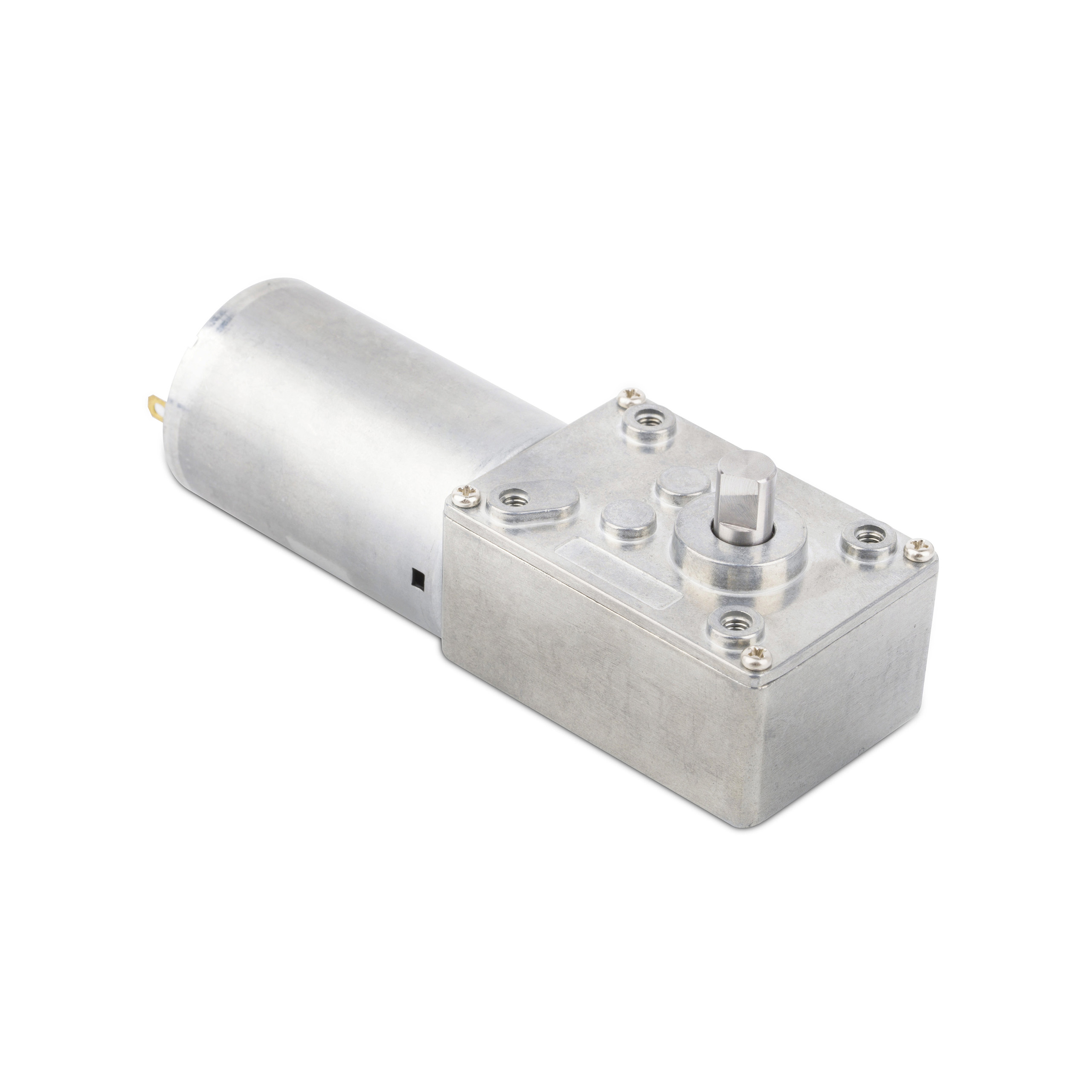

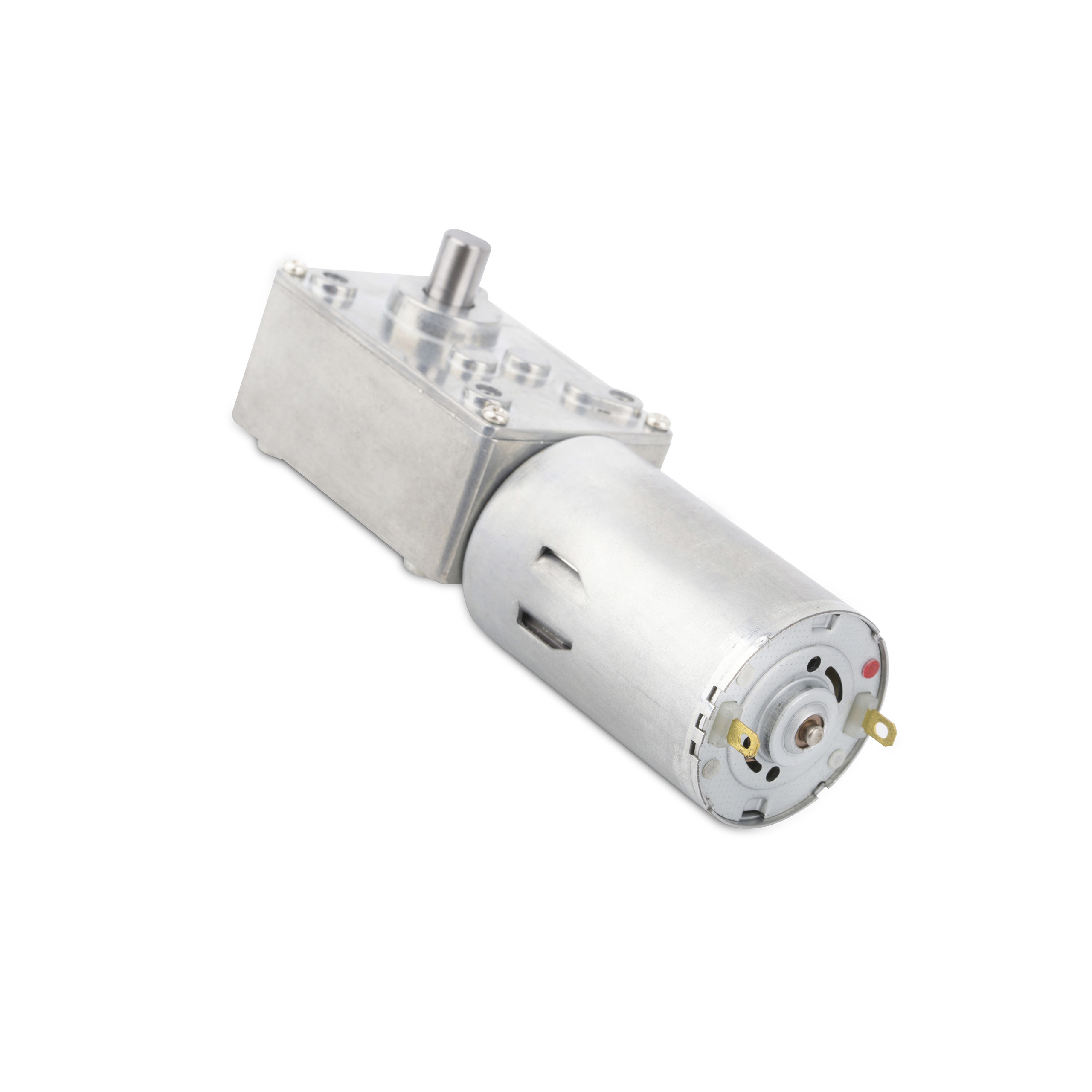

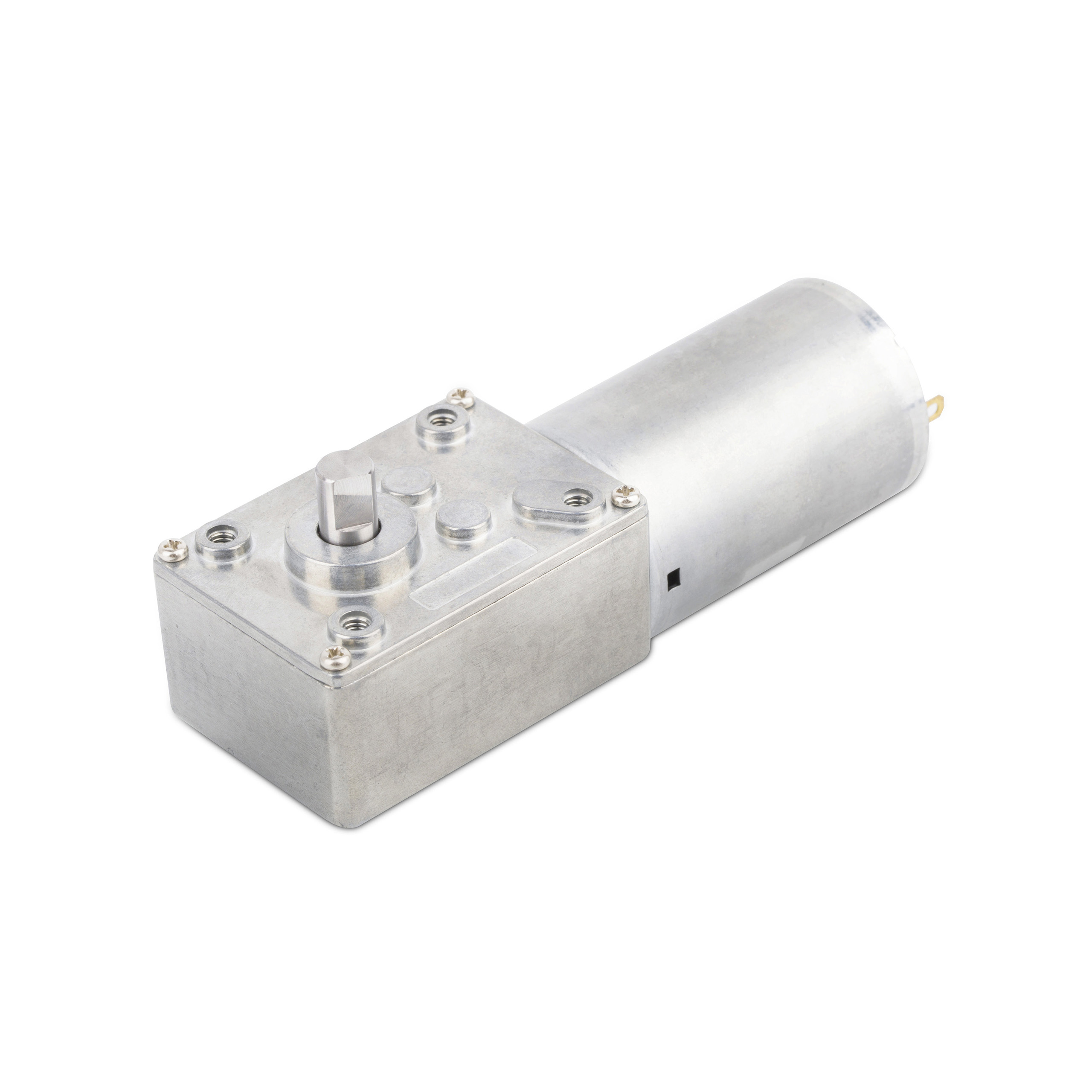

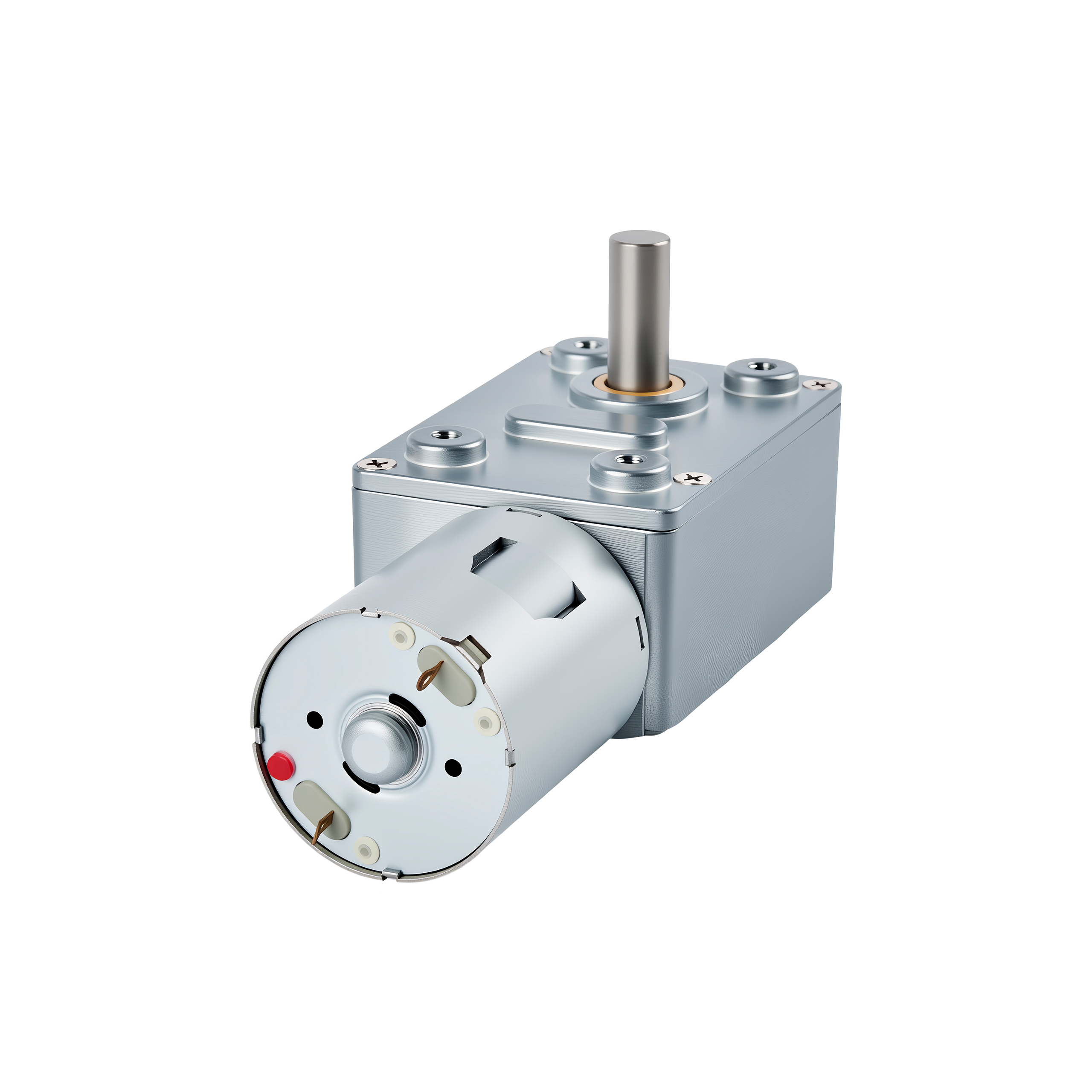

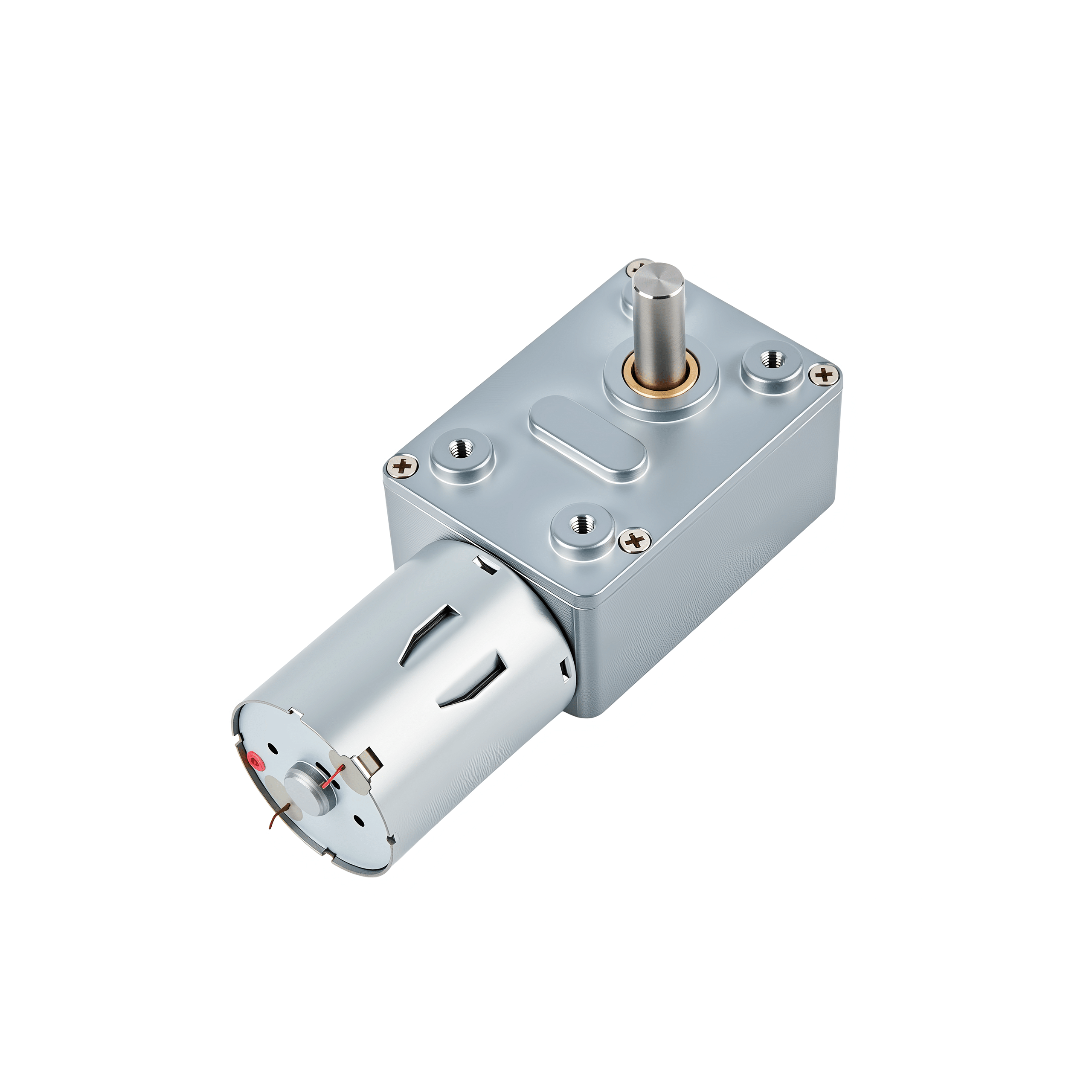

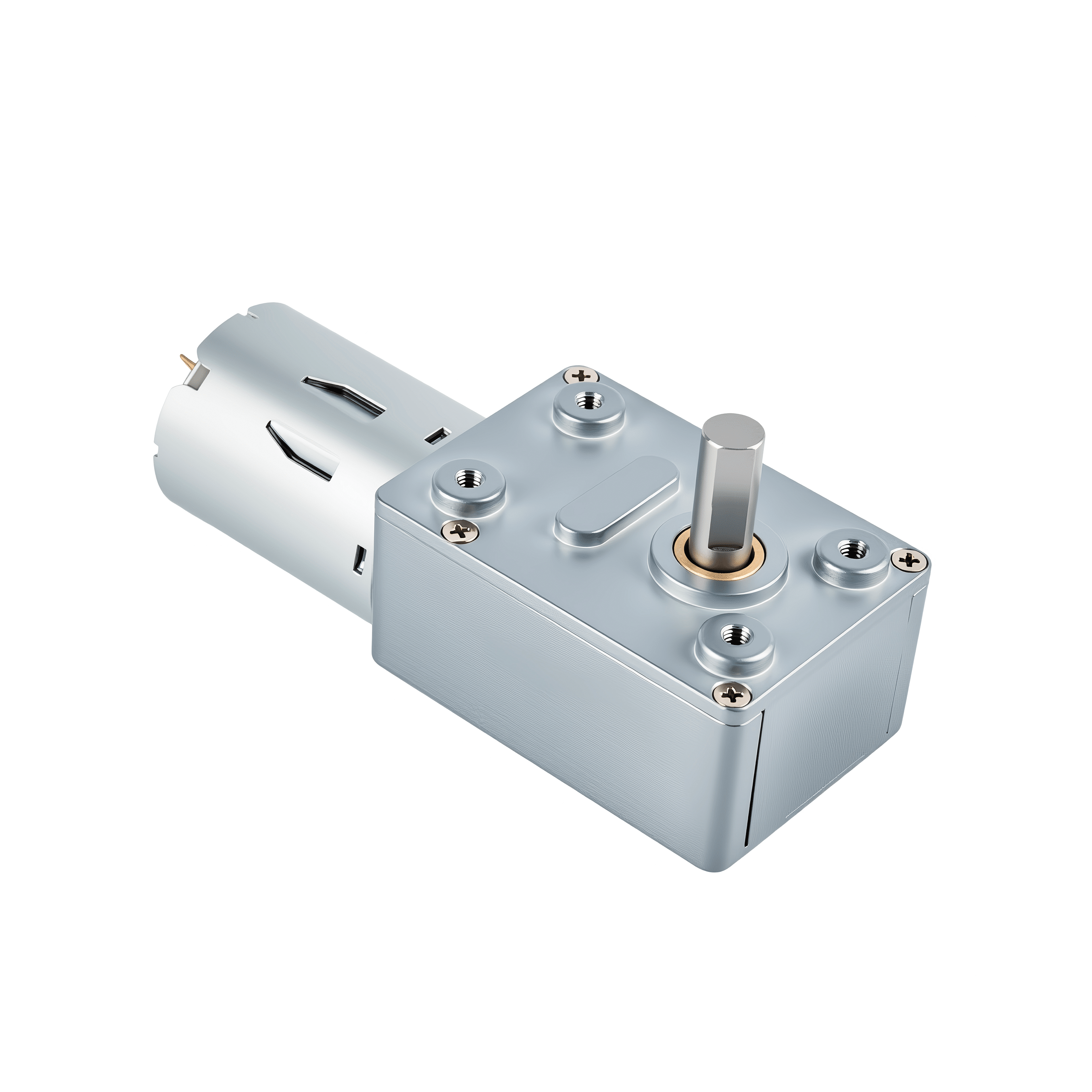

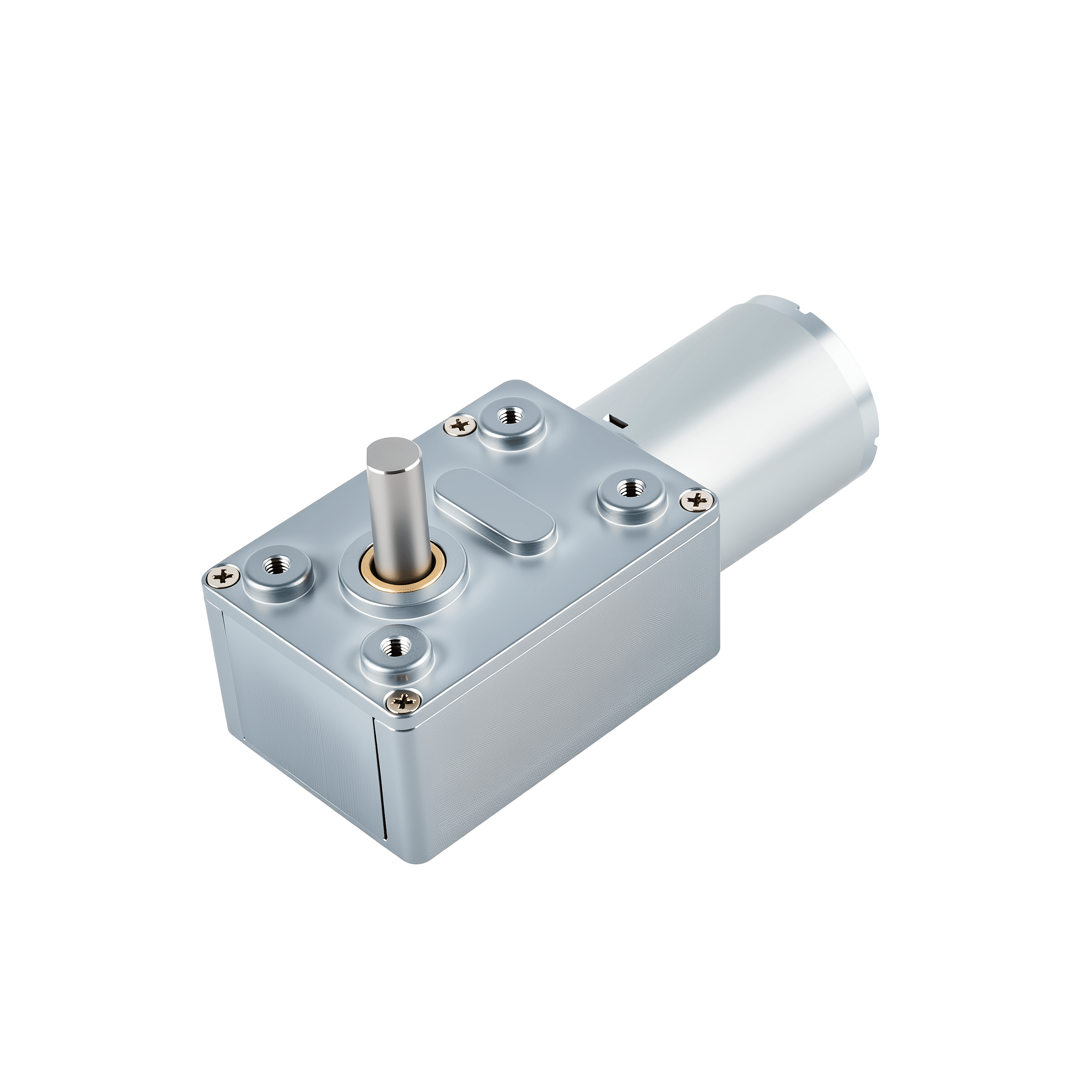

KM-3246F370 减速电机采用锌合金压铸齿轮箱与铜套轴承设计,有效提升整体机械强度与耐磨性,保障长时间运行下的稳定性与可靠性。该电机设计运行电压为 24V,堵转扭矩为42.5kg.cm,在低速高负载条件下依然能够提供强大的保持力,确保执行动作的精确性和一致性。

凭借其稳定的输出表现与优秀的噪音控制能力,KM-3246F370 尤其适用于对安静运行与高精度控制有较高需求的应用场景,如打印机、动力传输升降、咖啡机、自动开门装置等,其一致性输出和耐用结构为终端设备提供了可靠的驱动支持,助力实现长期稳定的性能表现。

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:



减速比 209 315 419 456 628 1256
齿轮箱长度 | mm / / / / / /
12V 额定力矩 | kg·cm 1 2 3 4 5 6
额定转速 | RPM 11.8 7.4 5.4 4.6 3.4 1.9
堵转力矩 | kg·cm 10 11 14.2 15 20.7 34.5
24V 额定力矩 | kg·cm 2 3 5 7 11 15
额定转速 | RPM 39.8 26.4 19 16.3 11.3 6
堵转力矩 | kg·cm 13.3 20.1 26.7 29.1 40.1 66.8
齿轮箱瞬间容许扭力 | kg.cm 6 7 6 12 15
>>电机参数:
型号 额定电压 | V 空载 最大效率点 堵转
电流 | A 转速 | RPM 电流 | A 转速 | RPM 力矩 | g·cm 功率 | W 电流 | A 力矩 | g·cm
RF-370CHV-12380 12 0.02 5100 0.06 4700 10.0 0.93 0.57 127.00
RF-370TA-15340 24 0.03 8700 0.11 8200 20.0 1.68 1.34 348.0





技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

电机KM-16A030可以用于家用制冰机,也可以用于商用制冰机,为了制冰机专用,我们金茂展电机接受定制,满足个性化的定制需求。
农用搅拌机的基本设计大型搅拌筒、桨叶以及电机。由电机驱动转动搅拌筒和搅拌肥料,提供桨叶的动力,金茂展电机推出大扭矩、耐用KM-20A电机,确保农用搅拌机以最佳性能运行。
金茂展为机械臂制造高质量的直流电机和直流齿轮电机,以实现机械臂的高功率和扭矩特性。 对于机械臂,我们推荐使用这种齿轮电机(KM-20A130-64.9-06226),因为它具有低噪音、高扭矩、高性能和长寿命的特点。
电机就像料理机的心脏, 其品质在很大程度上决定了整机的性能。金茂展设计的直流电机(RS-755SHF-5218D)在转速控制方面表现优异,是提升出汁率、降低运行噪音、保持设备稳定性的关键因素。
金茂展电机在生产咖啡机电机的同时,投入了大量的时间和精力进行产品研发。RS-395PH-2262R 电机具备高速和高扭矩性能,能够满足咖啡机应用对扭矩的要求。

常见疑问

可以提供无刷电机的控制器吗?

可以,我们提供的无刷电机方案,包含无刷电机的控制器;

电机评估需要提供哪些参数信息?

客户需要明确提供产品的性能与外形要求(不同的外形决定空间的大小,这将直接关联到不同的规格能做到的性能如扭矩值是有差别的)。性能要求包括工作电压、额定负载、额定转速等参数,外形要求则包括最大安装尺寸、出轴尺寸、端子方向等。

此外,若客户有其他更详细的要求如电流限制、工作环境、使用寿命和EMC标准等也可以一起提供,这将有助于我们进行更为精确和全面的评估,确保最终产品能够满足客户的个性化需求。

能提供其他电机附加的零配件吗?

能;我司除提供电机外,还提供引线,齿轮,蜗轮蜗杆,连接器,编码器等零配件的定制。

金茂展的有刷直流电机用的是什么电刷?

我们通常使用两种类型的电刷:金属刷和碳刷。选择哪种刷子取决于多个因素,包括电机的速度、电流承载能力和预期寿命。对于尺寸小一点的电机,我们通常选择金属电刷;而对于尺寸大一点的电机,则倾向于选择碳刷。相较于金属刷,碳刷具有更长的使用寿命,并且能够显著降低换向器的磨损。

减速箱可以定制吗?

可以,我司有研发团队可对减速箱进行开发定制;

减速箱机定制项目包括齿轮定制,外形尺寸,内部结构,性能参数和相关定制配件等,以满足客户要求。
