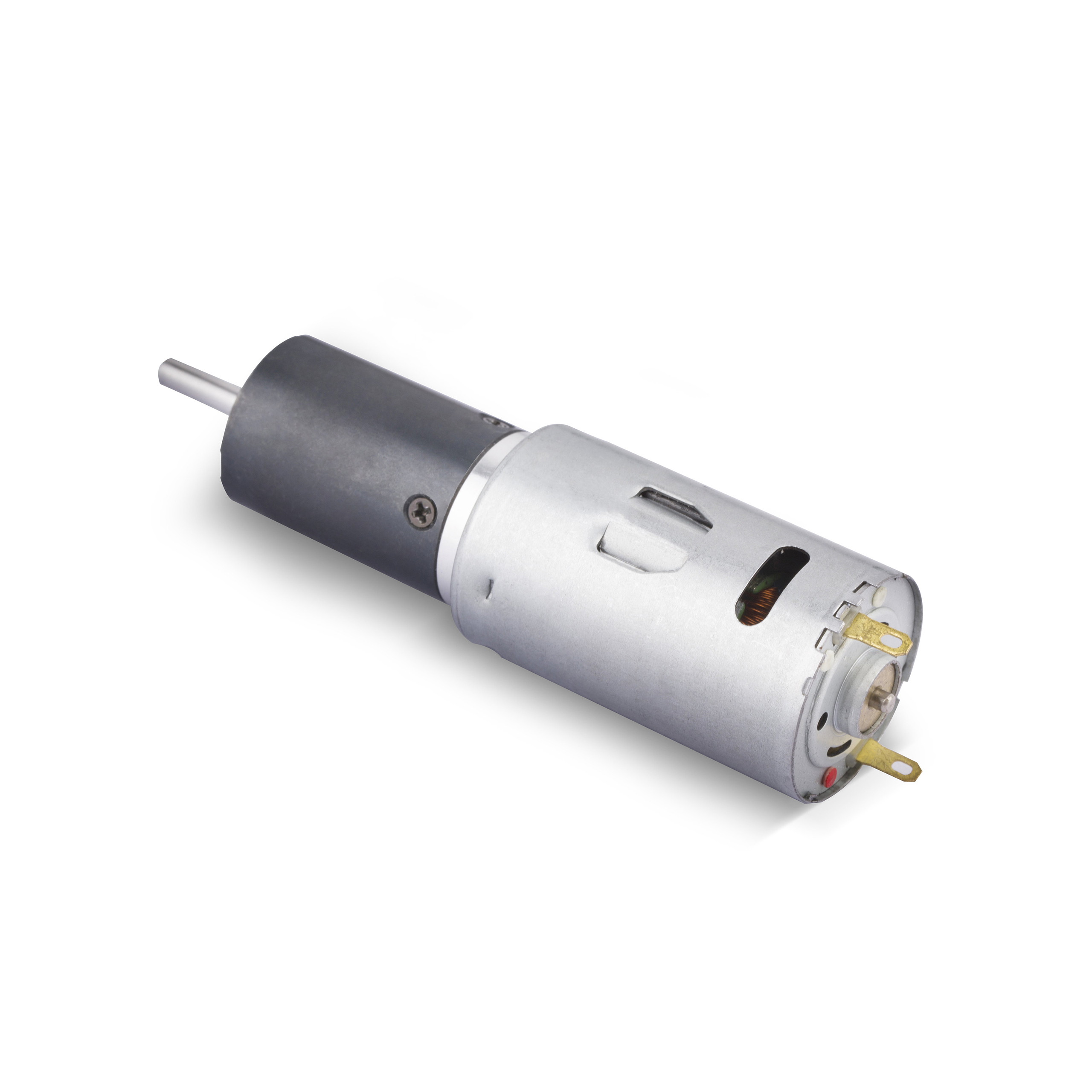

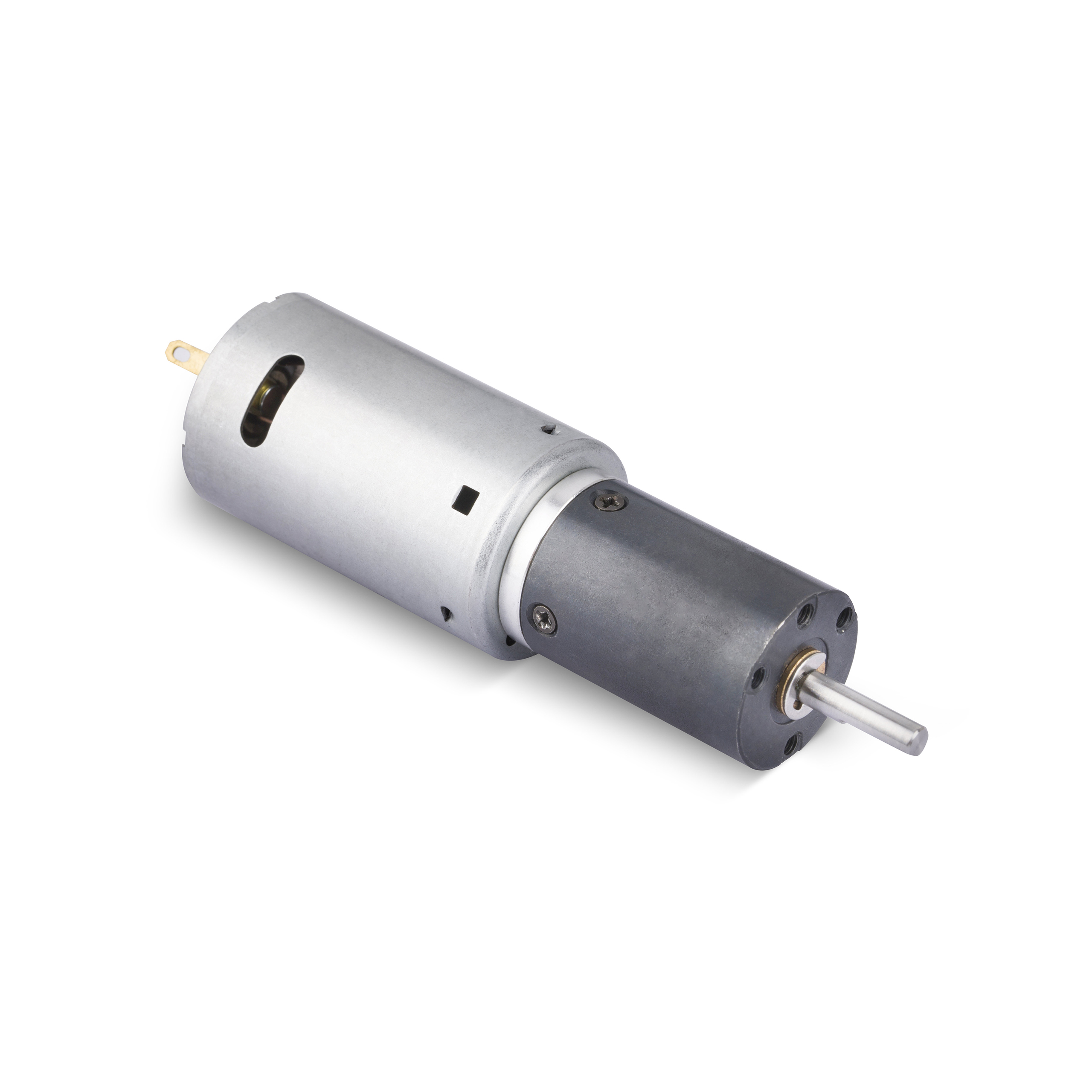

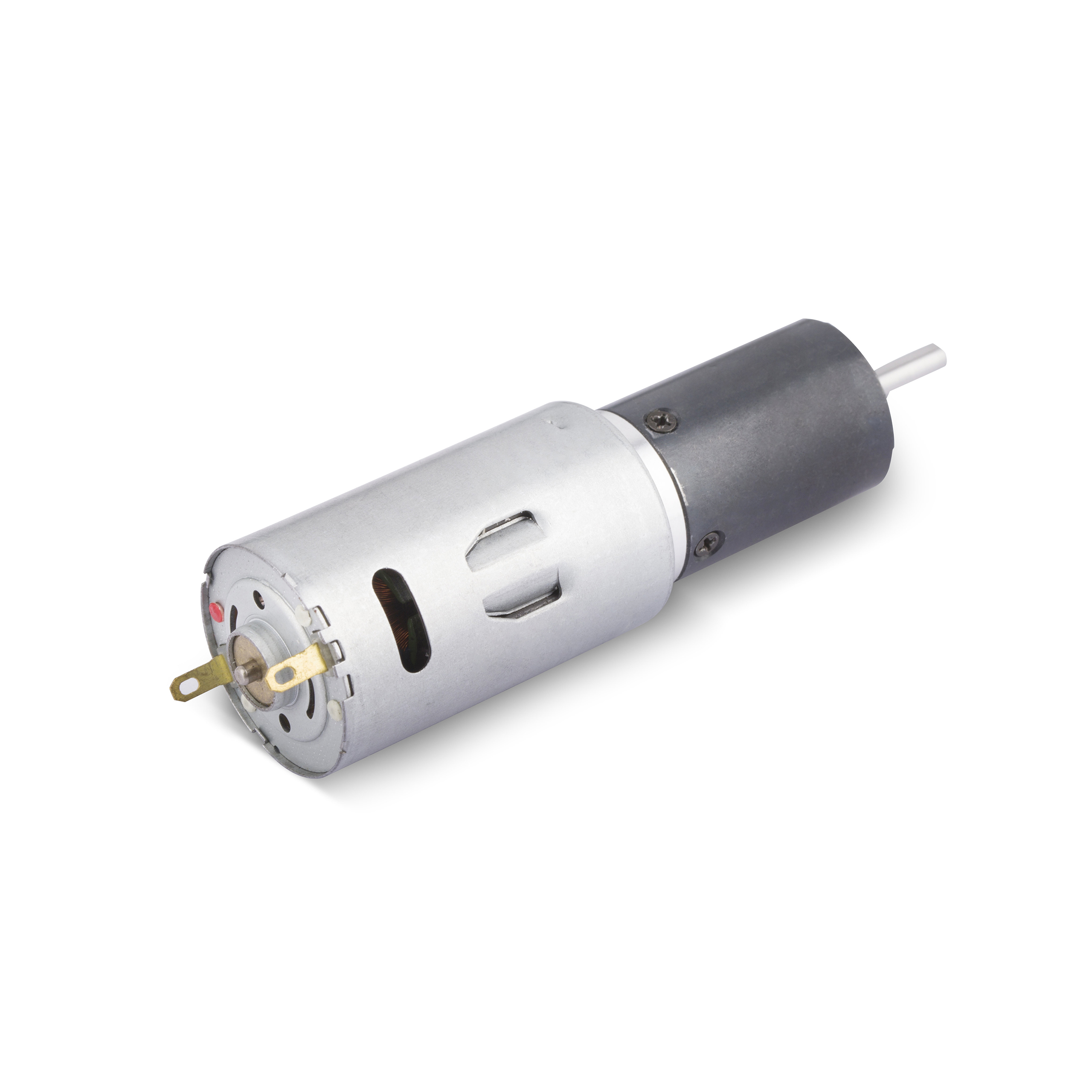

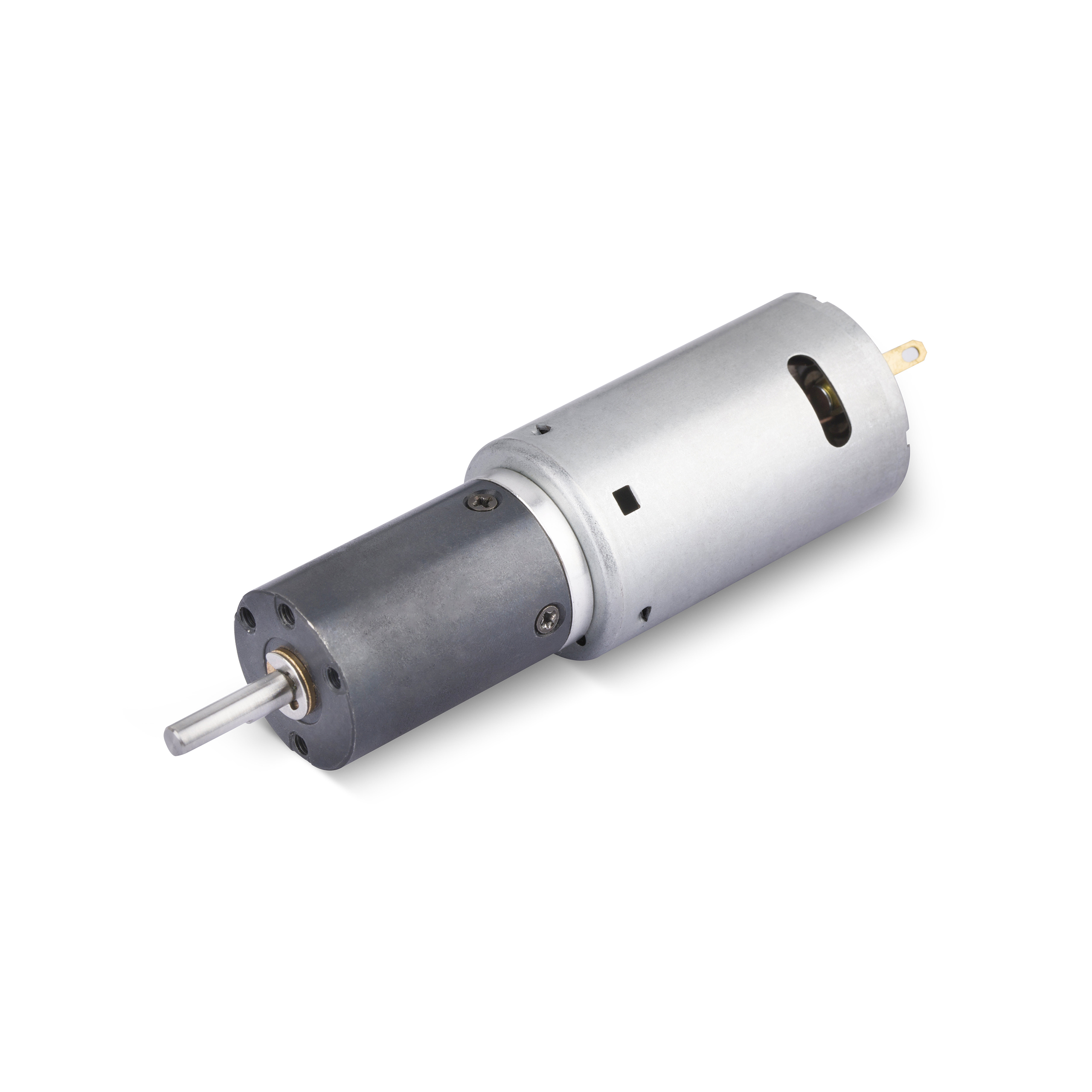

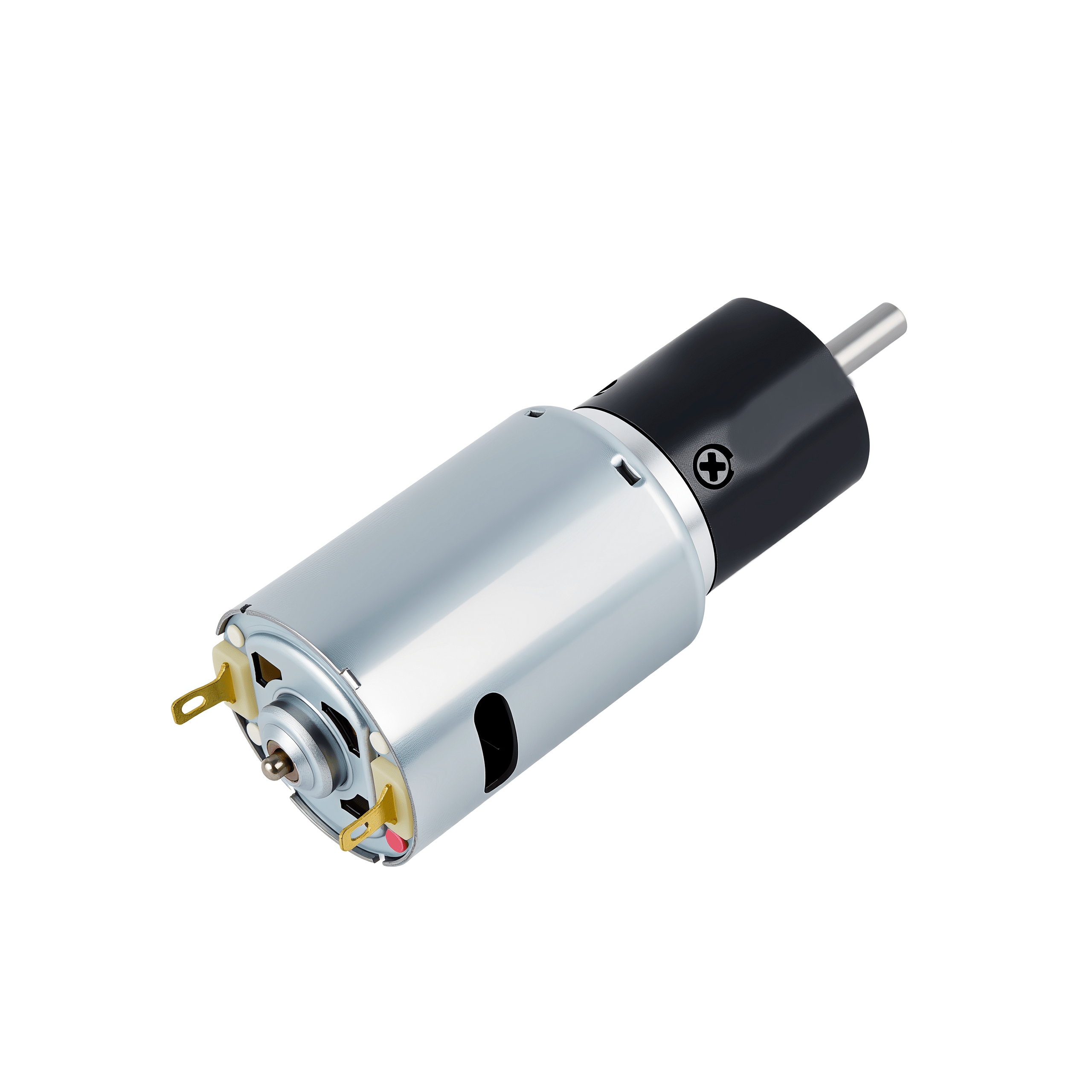

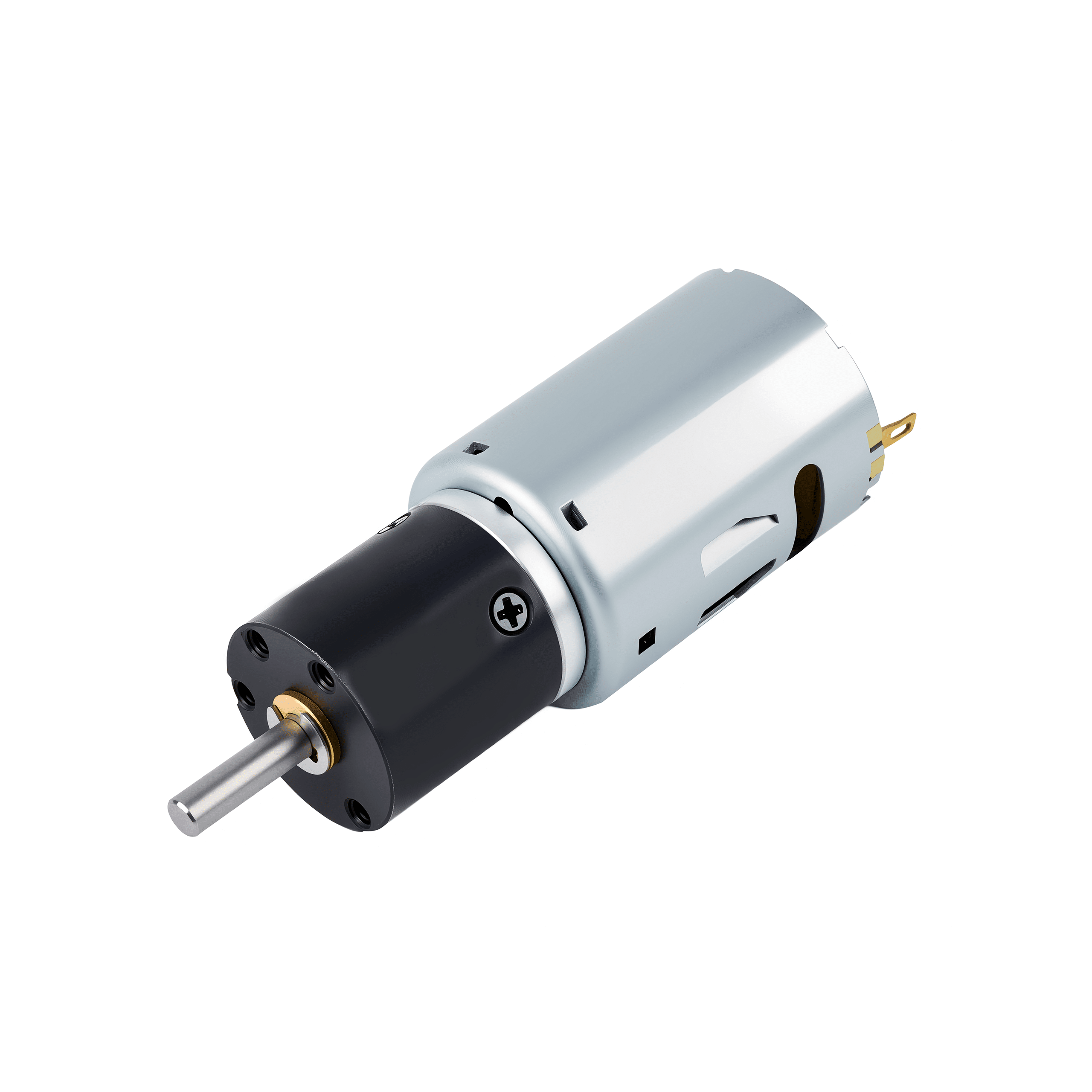

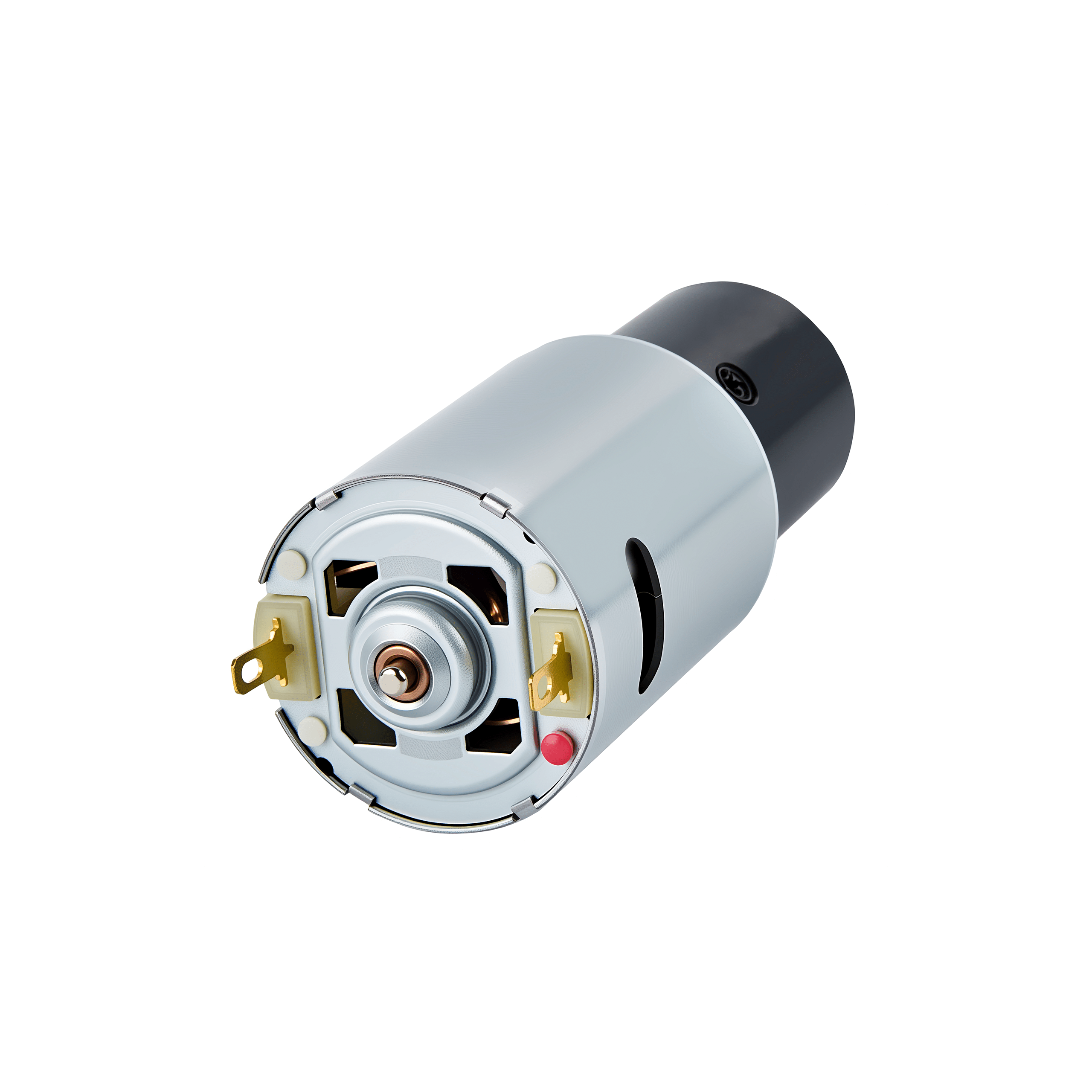

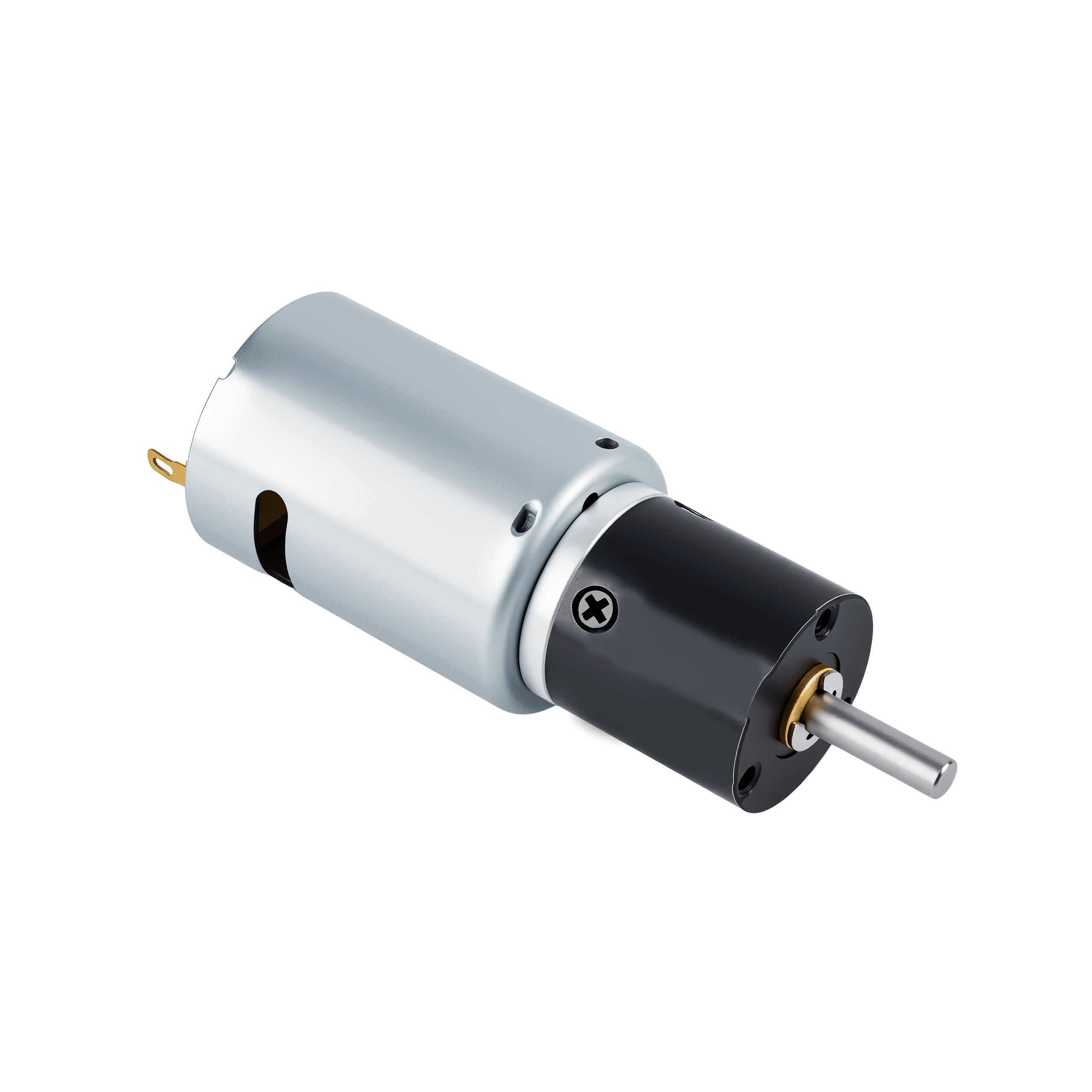

KM-22X385

KM-22X385 齿轮箱直径为 22 mm,长度为 24.5 mm,额定扭矩可达 1.5 kgf·cm,具备较高的输出能力与尺寸兼容性。凭借其小型化、高性能和良好的定制能力,KM-22X385 直流减速电机广泛应用于车门执行器、折叠式方向盘、安全锁、自动售货机、办公设备等结构紧凑的自动化系统中,其优异的可靠性与集成灵活性,使其成为大批量 OEM 应用中的理想选择。

针对不同的应用需求,该电机可在结构与性能参数上进行个性化定制,以实现更高的适配性和可靠性,为各类产品提供稳定、高效的驱动解决方案,从而更好地满足客户在多样化场景下的技术要求。

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:
减速比 5.7 12.9 29.3 41.8 66.7 152 273 345
齿轮箱长度 | mm 24.5 27 29.5 32
6V 额定力矩 | kg·cm 0.3 0.7 1.5 1.5 3 4 6 8
额定转速 | RPM 1083 464 202 150 89.3 42.6 24 18.8
堵转力矩 | kg·cm 1.8 3.6 7.3 9.4 15 30.7 49.6 62.7
24V 额定力矩 | kg·cm 0.4 0.7 1.5 1.5 3 5 7
额定转速 | RPM 1535 700 305 224 135 61.4 34.9
堵转力矩 | kg·cm 2.1 4.3 8.8 11.4 18.1 37.2 60
>>电机参数:
型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
RS-380PH-2879 6 0.2 7600 1.5 5600 100 5.74 5.14 380
RS-385SA-15123 24 0.12 11000 0.59 9151 98 9.20 2.92 583.02



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

常见疑问

可以提供无刷电机的控制器吗?

可以,我们提供的无刷电机方案,包含无刷电机的控制器;

金茂展的电机是否有详细的使用寿命?

电机的使用寿命会因型号、材料和操作环境(包括温度、湿度、占空比、输入功率以及电机与负载的耦合方式等)而有显著差异。我们通常做电寿命测试时,需要在保证电机在运行状态下,电流、转速和转矩的变化保持在初始设定值的±30%范围内。

如果你能说明具体的使用要求和工作条件,我们将进行详细评估,以确定哪种电机型号最能满足你的需求。

能告诉我样品和订单的交货期吗?

一般直流电机样品的交货期通常在10~15天,减速电机样品的交货期则在15~20天。

若有特殊定制需求,如加长轴、特殊减速比等,交货时间会相应延长。

订单标准的交货期为35天,但这一时间会根据不同的型号、生产周期和订单数量进行调整。

减速箱可以配无刷电机?

减速箱可以选配合适尺寸的无刷电机,具体选型视客户需求而定;

产品起订量(MOQ)是多少?

我司常规有刷直流电机,无刷直流电机的起订量(MOQ)为: 5k-10k/Lot ;

常规减速电机的起订量为: 1k/Lot。
