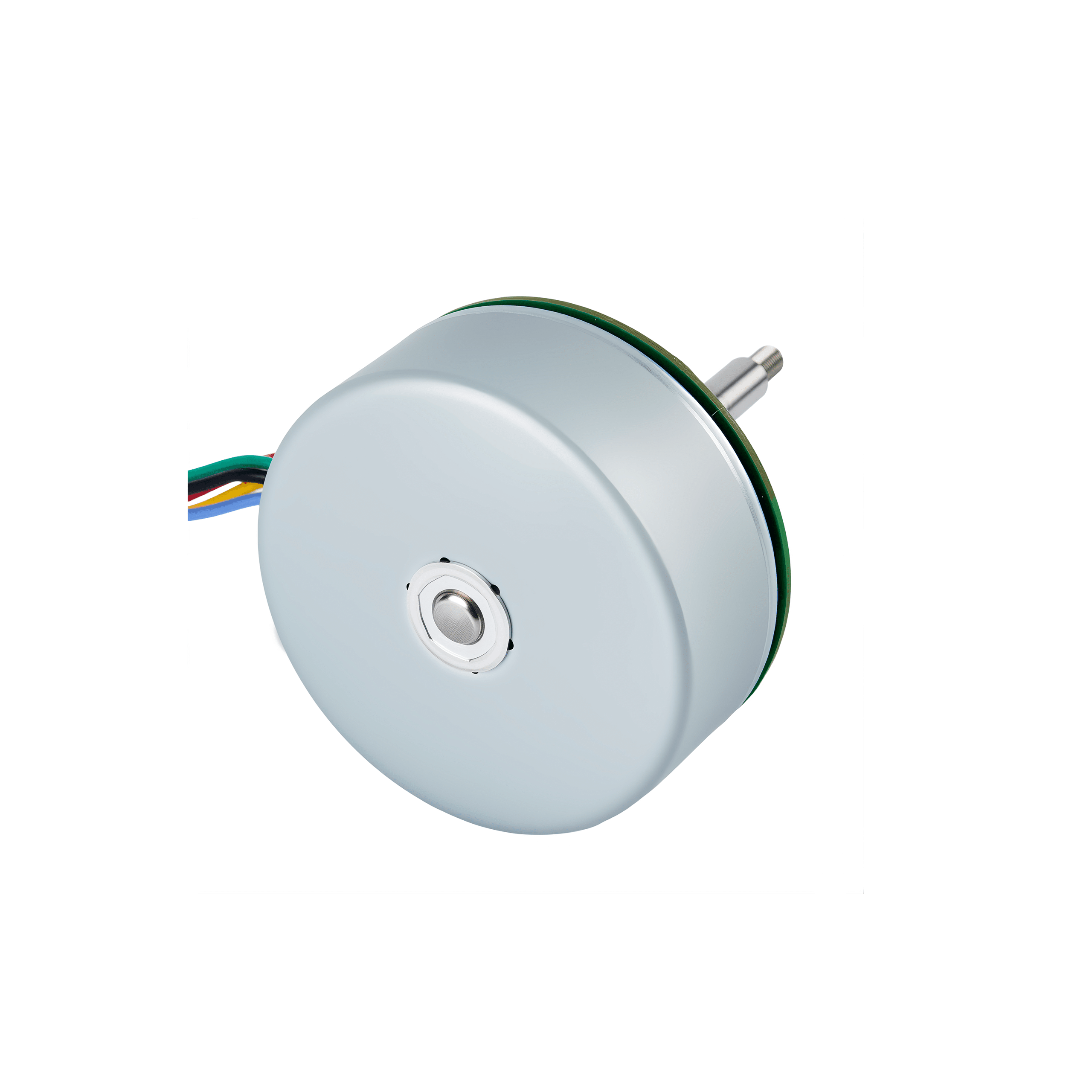

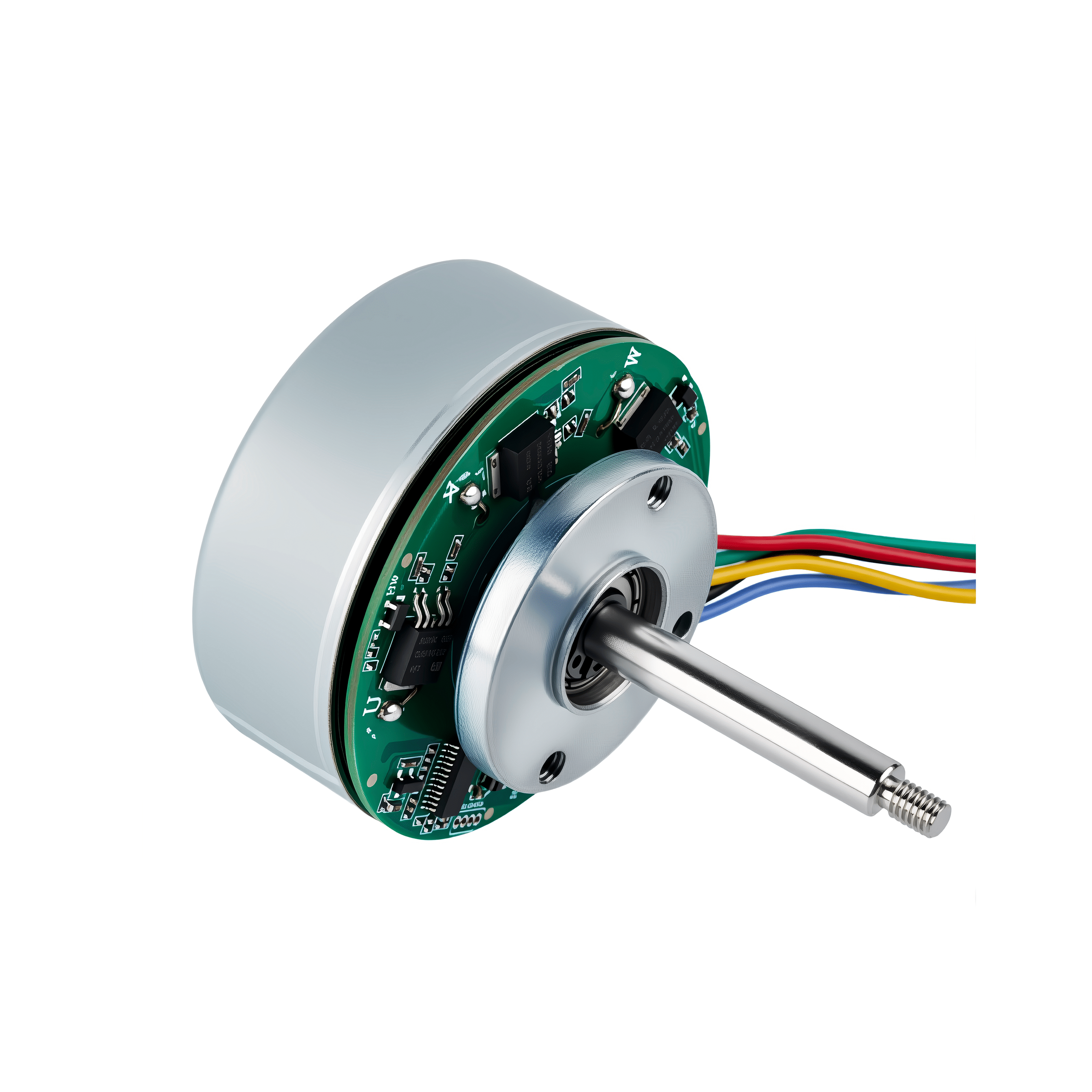

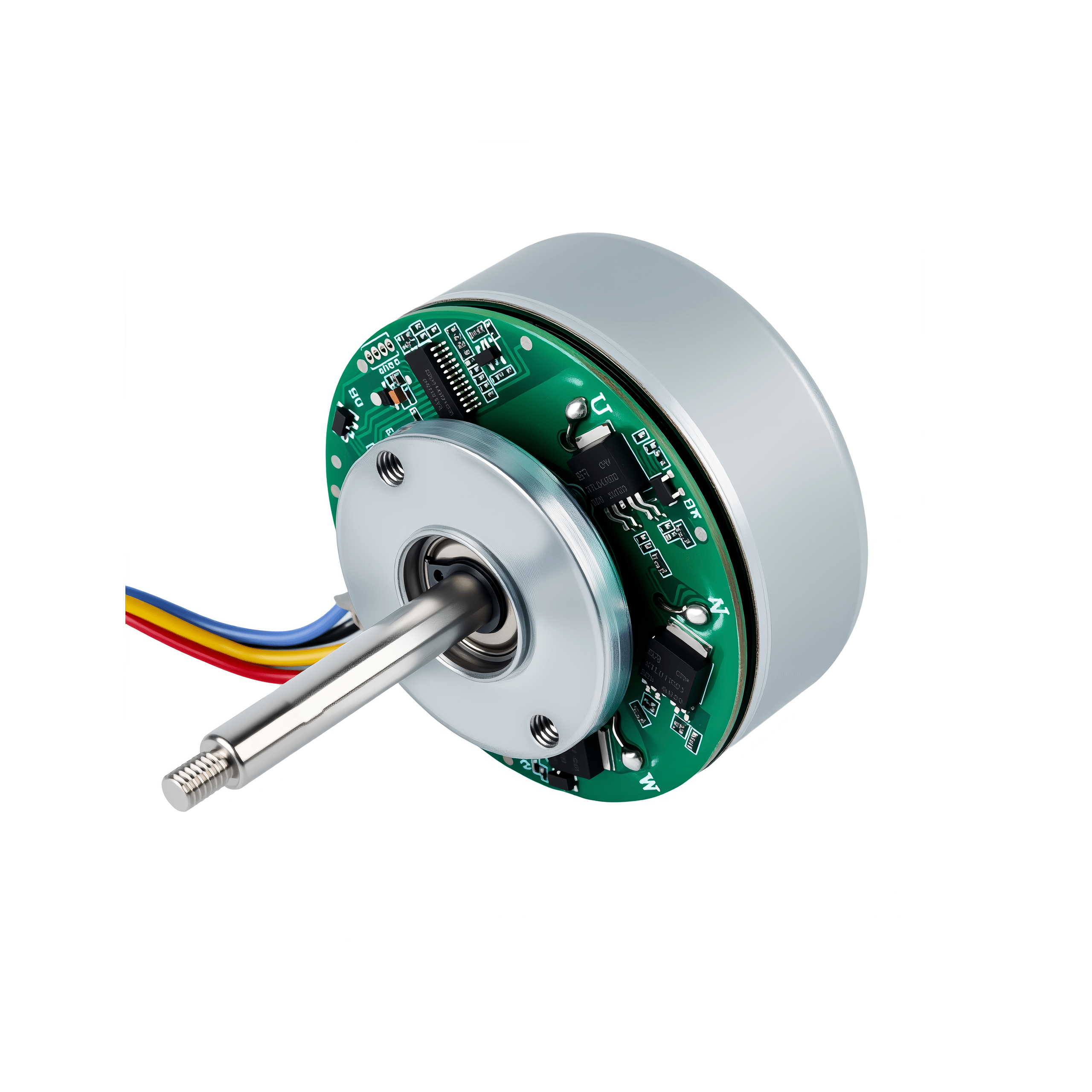

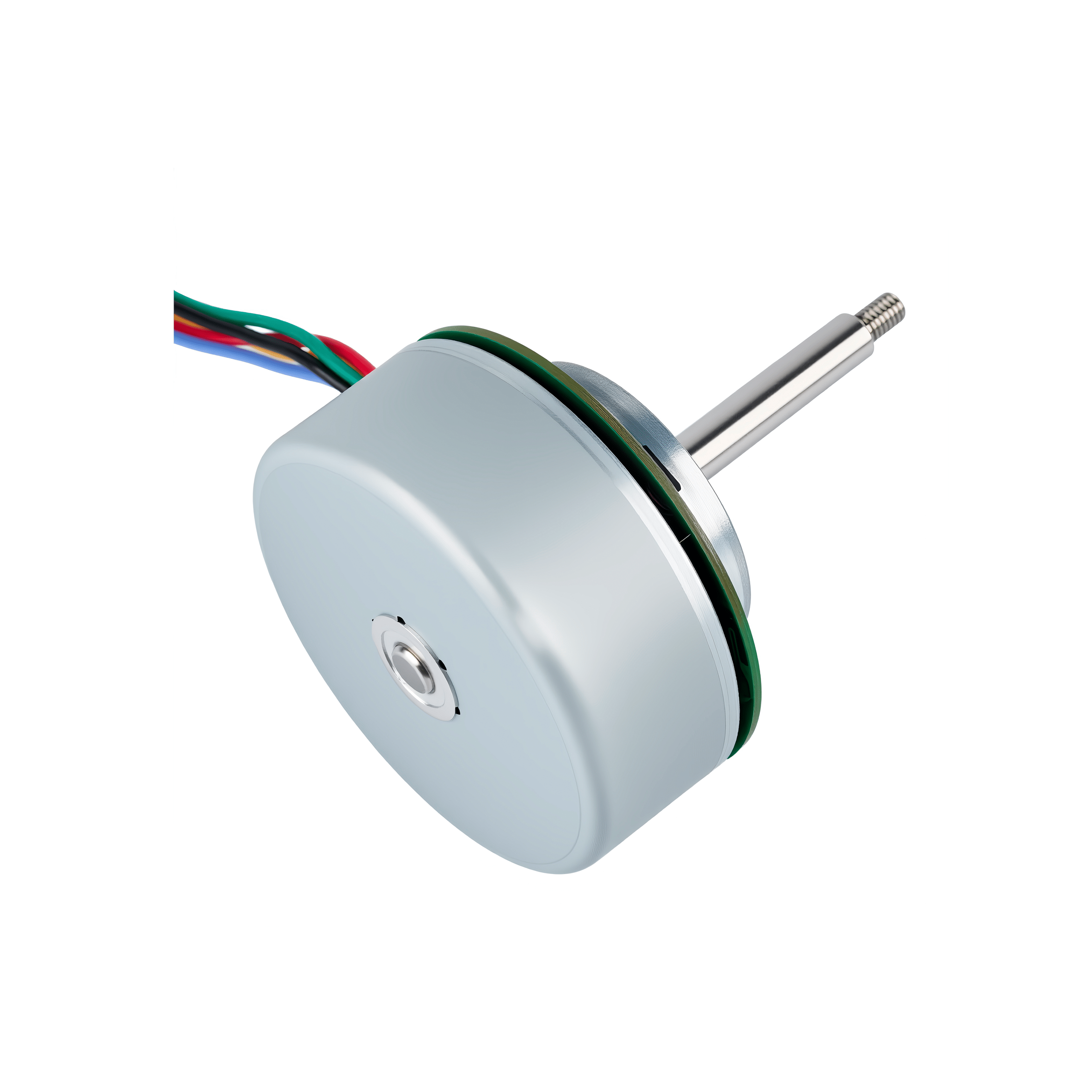

KAE5520 无刷电机专为泳池机器人设计,可为设备在池底清扫、池壁攀爬以及水下障碍越过等复杂工况下提供稳定且高效的动力输出。电机额定力矩为 642.41 g·cm,额定功率为 23.54 W,在负载变化较大的运行过程中,仍然能够维持良好的转速稳定性与驱动连续性,从而保障整机作业的流畅性与可靠性。电机采用紧凑轻量化设计,便于集成于各种泳池机器人,并支持根据泳池大小和形状进行定制化配置,在家庭及商用泳池环境中都能实现稳定可靠的运行表现。

电机外形图

可定制参数 | A:轴伸长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
KAE5520H-01A 24 0.16 4037 1.21 3567 642.41 23.54 9.18 5517.89
KAE5520H-03A 24 0.19 4083 1.54 3633 776.64 28.99 12.44 7046.71



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

解决方案

推荐产品

20 mm
FA-130-1
FA/FC-130SAV
35.8 mm
RS-540 545H-001
RS-540/545H
58.8 mm
KM-4035
KM-4035
35.8 mm
RS-5512A-2
RS-5512A
17.1 mm
RF-130H-02
RF-130H
18.3 mm
FC-280A
FC-280A

常见疑问

产品有没有库存?能给我一些样品吗?

我们所有的电机都是按需求定制,没有现货库存,若仅需要电机用于个人使用或替换,我们可能无法提供。如果是用在正式订单前的样品测试,并且您能接受我们的起订量和价格等条件,我们愿意提供样品。

能提供其他电机附加的零配件吗?

能;我司除提供电机外,还提供引线,齿轮,蜗轮蜗杆,连接器,编码器等零配件的定制。

能参观一下金茂展的电机工厂吗?

欢迎随时来访,但请提前数日通知我们,以便我们安排日程并制定参观计划。

电机评估需要提供哪些参数信息?

客户需要明确提供产品的性能与外形要求(不同的外形决定空间的大小,这将直接关联到不同的规格能做到的性能如扭矩值是有差别的)。性能要求包括工作电压、额定负载、额定转速等参数,外形要求则包括最大安装尺寸、出轴尺寸、端子方向等。

此外,若客户有其他更详细的要求如电流限制、工作环境、使用寿命和EMC标准等也可以一起提供,这将有助于我们进行更为精确和全面的评估,确保最终产品能够满足客户的个性化需求。

样品费用是多少?

对于5件以内的低成本样品,我们可以免费提供,但运费需由客户承担(客户可选择提供快递单号或安排快递员到我司取件,这两种方式我们都能接受);

超出此数量的样品,或定制化产品,我们将收取相应的样品费和运费。

齿轮的类型都有哪些?

我们现在生产的齿轮类型齐全

按齿轮结构:直齿,斜齿轮,锥齿轮,蜗杆,蜗轮;

按齿轮材料:塑胶齿,金属齿(铜,不锈钢,粉末冶金)。
