车载电视升降器电机解决方案

车载电视的电梯包括固定在车辆上的基座。 固定在基座上的滚珠丝杠; 电动机的输出端通过联轴器与滚珠丝杠连接; 以及由用于固定电视的滚珠丝杠机架驱动的提升。

人们在出差或出差时,往往喜欢看车载电视节目来打发时间。 在公共汽车等传统车辆中,车载电视暴露在车辆内部。 它通常安装在汽车的前部。 但是,当人们,尤其是司机上车时,需要特别小心地低下头,以免撞到电视。 大篷车,代表着人们的高品质生活,集休闲娱乐于一体。 车内设备比普通交通工具多,各种设置也更加精致。 对于必需品电视尤其如此。

车载电视的电梯包括固定在车辆上的基座。 固定在基座上的滚珠丝杠; 电动机的输出端通过联轴器与滚珠丝杠连接; 以及由用于固定电视的滚珠丝杠机架驱动的提升。 当需要使用电视时,电机通过滚珠丝杠驱动升降框架以抬起电视。

当到达预定位置时,限位开度向电动机发出信号,电动机停止工作; 不需要电视机时,电动机通过滚珠丝杠。 升降架带动电视机下降,将电视机带入车壁预设槽内,节省车厢内的实际空间。 不仅提高了车厢空间的利用效率,还让车厢更加美观。



车载电视升降机的工作原理

车载电视升降器结构包括升降支架组件和齿轮轴固定组件。 车载电视被固定在电视固定板上,并且电视固定板被固定地连接到齿轮轴固定组件。 升降支架组件的内侧左侧和右侧均设有垂直支架。齿条和小齿轮轴通过小齿轮轴固定组件固定在升降支架组件内。

齿轮轴的左侧和右侧都有一个正齿轮。 正齿轮连接到机架。 直流减速电机带动齿轮轴旋转,齿轮轴固定。 当组件触摸上触点微动开关或下触点微动开关时,直流减速电机将关闭电源,车载电视停止上升或下降。

结构简单,操作方便; 装有线性导轨和线性滑块,仅限制线性滑动,从而达到线性提升的目的。 它的自动化能力很强; 安装了两个直流电磁制动器,以提高稳定性和安全性。

电视控制盒与电动机和限位开关连接。 电视固定框架的左侧和右侧由滑板固定,而右侧滑动板由滑板固定。 滑动框架的上下两端由滚轮固定,滚轮卡在滚动槽中。 电视固定框架左右两侧的滚轮在斜槽中滚动。 电视固定框架整体上通过滚轮在外框架中上下移动,并且移动稳定。 电视机和电视机机架的集成结构更加稳定。

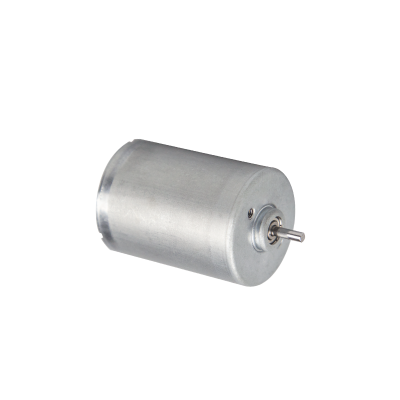

车载电视升降器的运行与无刷电机息息相关,其生命之源便是无刷电机(KBL2838)。金茂展电机凭借多年驱动技术解决方案经验,今日推出一套适用于车载电视升降器的电机解决方案,为客户带来性能更佳、适应性更强的产品。

电机特点:

  • 电机运行稳定
  • 低运行噪音
  • 电机寿命长
  • 评估后可以自定义电气性能,例如电压和速度



金茂展电机致力于直流电机,直流减速电机,无刷电机等电机产品和相关驱动解决方案的研究,20多年来已为许多国际公司提供了驱动解决方案,积累了庞大的电机样机数据库供客户参考。同时,我们拥有一支专业的研发团队,可以快速根据客户的需求设计新颖的产品并提升电机性能,其电机广泛应用在智能家居,汽车,工业,个人护理等行业,致力于为人们的生活提供更智能更便捷的享受,是一家可靠的电机方案供应商和制造商。

想了解有关更多电机详细信息,请联系我们的销售工程师。
