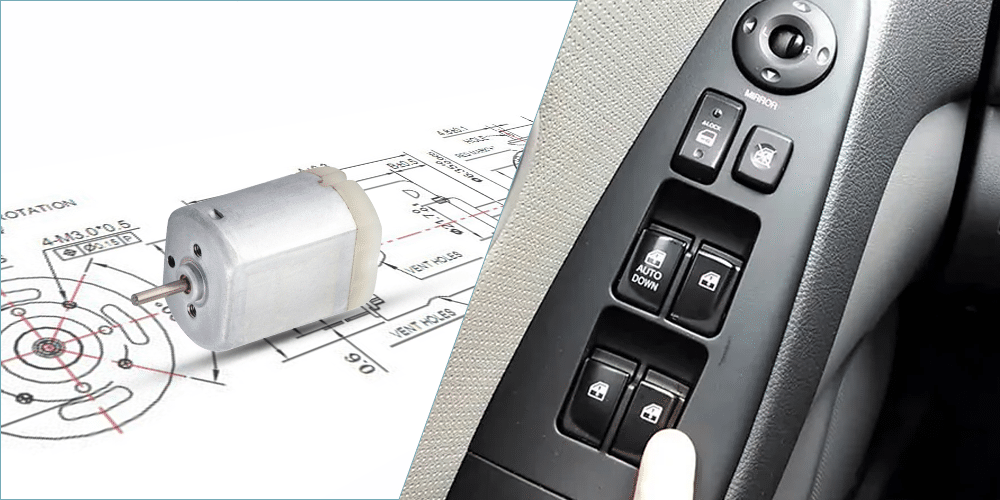

汽车中控门锁系统驱动解决方案

汽车门锁是汽车车身的重要部件之一。 汽车电子门锁是以电磁铁、微电机、锁体为执行机构,由电子线路控制的机电一体化安全装置。

汽车门锁是汽车车身的重要部件之一。 汽车自发明以来,经历了机械化、电气化、电子化的发展历程。 汽车电子门锁是以电磁铁、微电机、锁体为执行机构,由电子线路控制的机电一体化安全装置。 使用汽车电子门锁,驾驶者无需金属钥匙即可方便地开启和关闭汽车门,可有效提高汽车门锁的安全性能。

与执行器相比,汽车电子门锁的电子电路部分具有很大的灵活性,因此汽车电子门锁可以分为按钮式、拨盘式、电子钥匙式、触摸式、生物识别式等类型。 其中,使用电子钥匙的无线遥控锁具有安全可靠、方案成熟等优点,因此常被用作汽车电子门锁。 传统的汽车电子门锁采用点对点的方式与车体中的其他电子设备互连。 随着汽车电子网络化的趋势,汽车电子门锁逐渐采用网络化结构。



汽车中控门锁工作原理

中控门锁的工作原理是将电能转化为机械能,利用电机带动齿轮转动来实现开门关门。 基本组成主要由门锁开关、门锁执行器、门锁控制器组成。

  1. 门锁开关:大多数中控门锁开关由主开关和副开关组成。主开关安装在驾驶员旁边的车门上。总开关可以锁定或打开车辆的所有车门;分开关可以安装在另一扇门上,可以单独控制一扇门。
  2. 门锁执行器:门锁执行器受门锁控制器控制,执行锁定和打开门锁的任务。主要有电磁式、直流电机式和永磁电机式三种结构。
  3. 门锁控制器:为门锁执行器提供锁/开脉冲电流的控制装置,具有控制执行器通电电流方向的功能,并具有缩短工作时间的定时功能。根据其控制原理,大致可分为晶体管式、电容式、车速感应式三种。

金茂展电机中空门锁电机解决方案

中央门锁系统可以通过改变微电机的极性来改变其运动方向,从而实现门的锁定或开启。 金茂展电机提供的微型电机非常适合中央门锁系统。 电子系统可以很容易地为整个系统提供充足的电力支持。



对于汽车中控门锁,我们推荐使用这种直流电机(FT-280SA-21145),因为它具有低噪音、高扭矩、高性能和长寿命的特点。 当然,我们也可以根据客户的性能要求对电机进行综合评估并进行定制。

电机技术参数:

型号 FT-280SA-21145
额定电压 12.0V DC
空载转速 12500 rpm
空载电流 0.11A
负载转速 10775rpm
负载电流 0.69A
负载力矩 52.7g·cm
堵转电流 4.29A
堵转力矩 382.1g·cm
旋转方向 CW



电机特点:

1.评估后可以自定义电压和速度等电气特性.

2.紧凑的碳刷结构.

3.F级绝缘等级,耐高温,安全性高.

4.齿槽转矩低,性能稳定.

5.噪音小于45dB,使用寿命长.(<50dB@45.72cm)



凭借20多年的电机驱动解决方案经验,我们可以快速定制满足客户要求的电机方案,并根据客户需求提供图纸、选材、打样等定制服务。有关中控门锁系统电机解决方案的更多信息,请联系我们的销售工程师。
