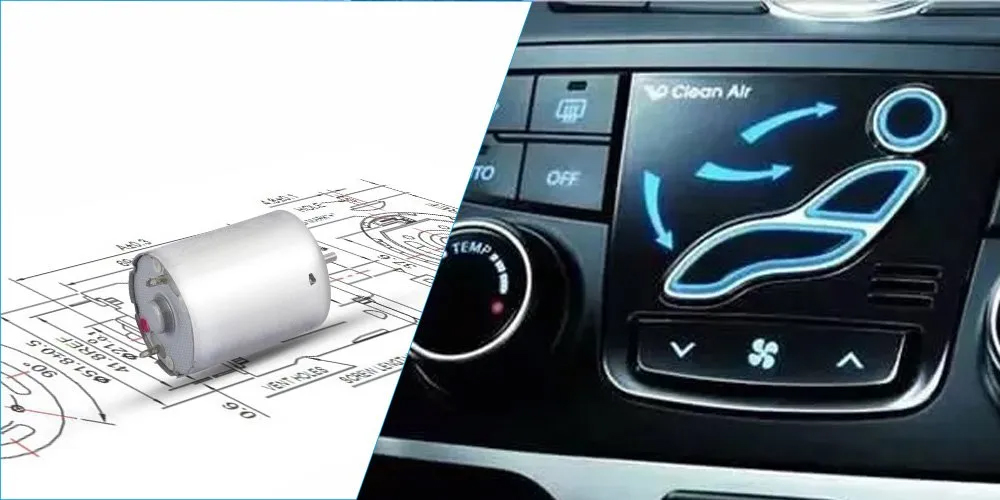

汽车空调挡板电机解决方案

空调导流板是一种机械装置,用于控制空调系统产生的空气的流动和方向。 导流板带有多个襟翼; 襟翼的数量通常因车辆而异。襟翼里空气的流速由直流电机控制,详情请咨询我们金茂展工程师。

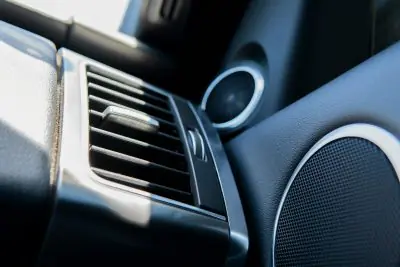

什么是汽车空调挡风板?

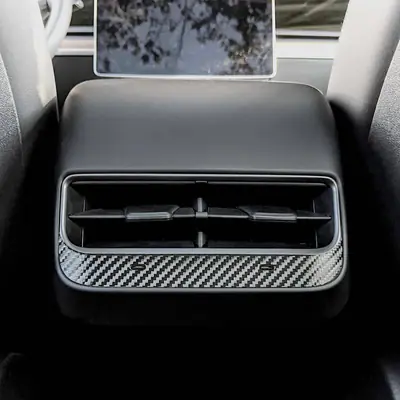

空调导流板是一种机械装置,用于控制空调系统产生的空气的流动和方向。 导流板带有多个襟翼; 襟翼的数量通常因车辆而异。 这些襟翼在某些应用中是手动控制的,而在其他应用中是自动的。 自动交流襟翼由为汽车交流导流板制造的定制直流电机控制。

车辆空调挡板用于保持车厢内最佳的温度、湿度、空气清洁度和气流,为乘员提供舒适的乘坐环境,防止旅途疲劳; 为驾驶员创造可接受的工作条件,并确保安全驾驶。 这种汽车空调挡板电机解决方案的混合技术充分利用了汽车内部的空间限制,结构基本,使用简单。 它是享誉全球的当代汽车空调系统。

执行器是汽车空调必不可少的部件。主要用于控制不同车型空调风门的开启或关闭。执行器与汽车驾驶室内的空调风向选择旋钮相连。自动空调风门由为汽车空调挡板制造的定制直流电机控制,通过电机的旋转,其执行器的核心部件,杠杆被连接起来。然后联动风门,通过连杆机构驱动布置在风道里的风门完成不同风门的开启或关闭。

现有技术的执行器连接装置,一般是通过执行器杠杆直接通过拉杆或拉绳实现风门的开启或关闭,连接是刚性的,容易产生应力和扭矩,进而容易拉动阻尼器,然后很容易拉动拉绳或折断拉杆。



电机在汽车空调挡板中的工作

空气的流动和方向由汽车空调挡板的直流电机解决方案控制。 挡板是一种可变空气控制装置,需要电机的精确运动。 这些空调挡板的正常工作需要24 V 直流电机。 挡板的运动必须快速而精确,这就是为什么汽车空调挡板的高扭矩电机可以提供最佳效果的原因。

金茂展电机在制造电机的同时进行了大量基于产品的研发。 他们开发了一种用于汽车空调挡板的定制电机。 金茂展电机的汽车空调挡板驱动解决方案采用其电机型号 RF-370CHV-10720L 的形状。 我们现在来看看电机规格,看看它们如何匹配汽车空调挡板的电机要求。

工作电压

如前所述,汽车空调挡板采用的是24V直流电机。 金茂展电机推出的汽车空调挡板驱动方案,标准工作电压范围为21-27V,额定电压为24V,适合该应用。

操作扭矩

扭矩要求在任何基于电机的应用中都至关重要; 电机型号RF-370CHV-10720L是一款适用于汽车空调挡板的高扭矩电机,能满足该应用的扭矩要求。 该型号电机在最大功率输出时的扭矩值为 23g.cm。

噪音

在使用过程中,电机及产品内部的其他一些传动部件地噪音水平极大地影响整体产品的噪音。该系列电机产品采取特殊噪音优化方案,保证在产品使用过程的良好声音品质,并且在整个电机寿命周期内都可以保持低噪音运行。金茂展电机对噪音因素给予了应有的重视。金茂展电机使用的所述型号电机的噪声干扰水平小于35dB。 这证明了金茂展电机为该汽车空调挡风板提供最佳的低噪音驱动解决方案。

电机技术参数

型号

RF-370CHV-10720L

额定电压

24.0V DC

空载转速

5100±10% rpm

空载电流

20mA Max

负载转速

23.0g.cm

负载电流

80mA Max

堵转电流

680mA Max

堵转力矩

145g.cm





凭借20多年的电机驱动解决方案经验,我们可以快速定制满足客户要求的电机方案,并根据客户需求提供图纸、选材、打样等定制服务。有关汽车空调挡板电机解决方案的更多信息,请访问我们的网站kinmoremotor.cn与我们联系。
