RS-557H 永磁直流电机专为汽车电子执行器设计,具备高扭矩输出、快速响应能力与稳定的持续运行性能。其额定电压为 12V,能够实现精准的启停控制与可靠的位置保持,满足现代车辆对驱动系统响应速度与控制精度的严苛要求。

该电机结构紧凑,便于集成至空间受限的系统中,且具备良好的耐久性和机械稳定性,适应长期运行和频繁操作的工况环境。RS-557H 广泛应用于 EGR 阀(废气再循环阀)、电子驻车制动器(EPB)、电子节气门控制系统(ETC)以及各类仪表驱动机构中,能够在关键任务中提供可靠支持,助力整车系统实现更高水平的自动化与智能控制。

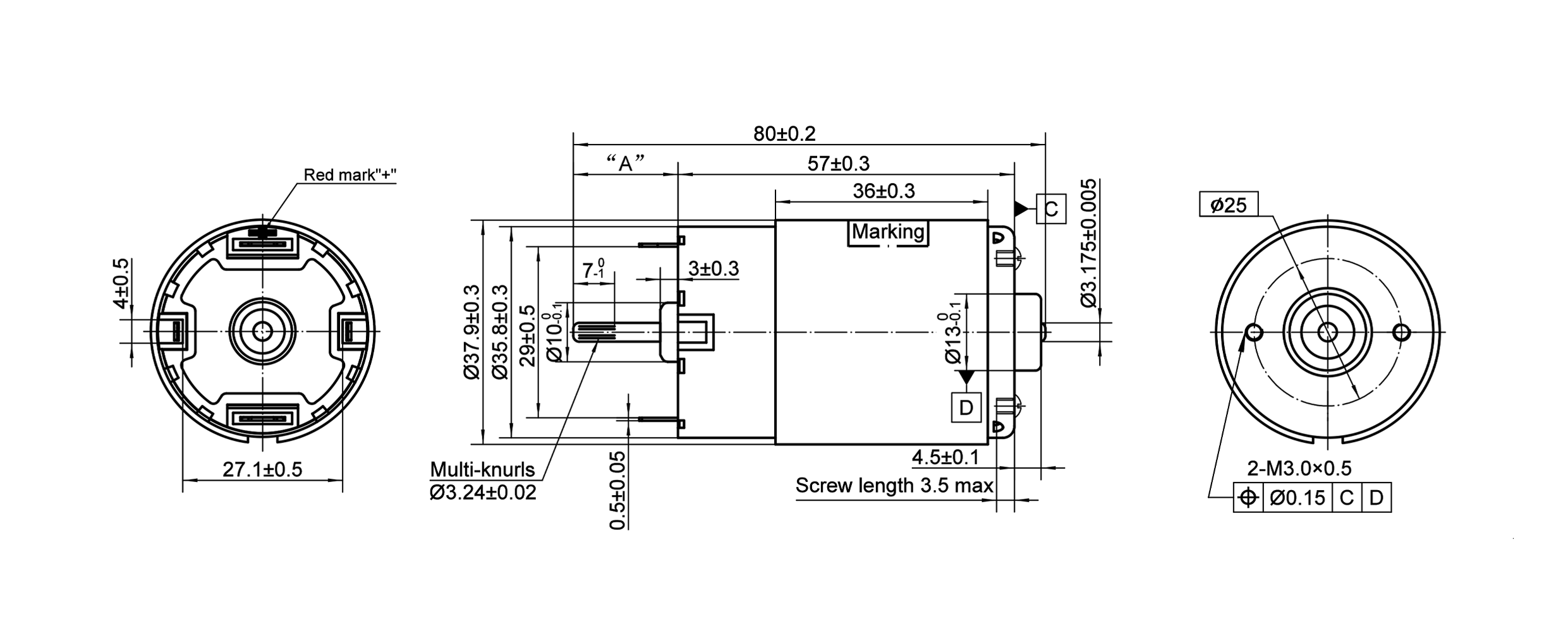

电机外形图

可定制参数 | A:轴伸长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒



型号 电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
RS-557SHC2J2-5219RB 12 0.53 9153 4.36 8160 480.75 40.30 35.80 4431.90
RS-557SHJ2-2730R 24 0.45 11993 2.69 10275 423.69 44.72 16.10 2958.00
RS-557SHJ2-3341 24 0.31 9984 2.13 8718 418.16 37.45 14.70 3297.66



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

常见疑问

可以提供无刷电机的控制器吗?

可以,我们提供的无刷电机方案,包含无刷电机的控制器;

可以只要减速箱吗?

为了保证产品的质量和一致性,我们一般不提供单独配件/减速箱;

定制化的减速电机需求,我们会根据实际情况,制定解决方案。

金茂展的有刷直流电机用的是什么电刷?

我们通常使用两种类型的电刷:金属刷和碳刷。选择哪种刷子取决于多个因素,包括电机的速度、电流承载能力和预期寿命。对于尺寸小一点的电机,我们通常选择金属电刷;而对于尺寸大一点的电机,则倾向于选择碳刷。相较于金属刷,碳刷具有更长的使用寿命,并且能够显著降低换向器的磨损。

金茂展的电机噪声大吗?可以提供没有噪声的电机吗?

金茂展的电机噪声控制在行业内处于领先水平;

通常我们根据背景噪声和测量距离来定义电机的噪声水平(单位为dB)。

噪声分为两大类:机械噪声和电气噪声。机械噪声主要与电机本身的结构有关,也与电机的运行速度相关(一般来说速度越快,噪声越大),而电气噪声则主要源于电刷与换向器之间摩擦产生的火花。

目前在电机行业中不存在没有噪声的电机,我们会通过改善设计让电机的噪声达到客户要求的水平。

电机评估需要提供哪些参数信息?

客户需要明确提供产品的性能与外形要求(不同的外形决定空间的大小,这将直接关联到不同的规格能做到的性能如扭矩值是有差别的)。性能要求包括工作电压、额定负载、额定转速等参数,外形要求则包括最大安装尺寸、出轴尺寸、端子方向等。

此外,若客户有其他更详细的要求如电流限制、工作环境、使用寿命和EMC标准等也可以一起提供,这将有助于我们进行更为精确和全面的评估,确保最终产品能够满足客户的个性化需求。
