无刷直流电机的构造和组件

无刷直流电机的结构和组件(包括定子、转子和永磁体)是确保其高效可靠运行的关键要素。通过了解这些组件,工程师可以设计和优化 BLDC 电机,以用于从汽车系统到航空航天技术等各种应用,为机电工程的持续进步铺平道路。

无刷直流 (BLDC) 电机,也称为电子换向电机 (ECM),是一种使用电子方式替代传统电刷和机械换向器的电机。与传统直流电机相比,BLDC 电机具有诸多优势,包括效率更高、维护需求更低,以及由于没有电刷和换向器而拥有更长的使用寿命,使其在可靠性和性能方面表现出色,广泛应用于从工业设备到消费电子等众多领域。

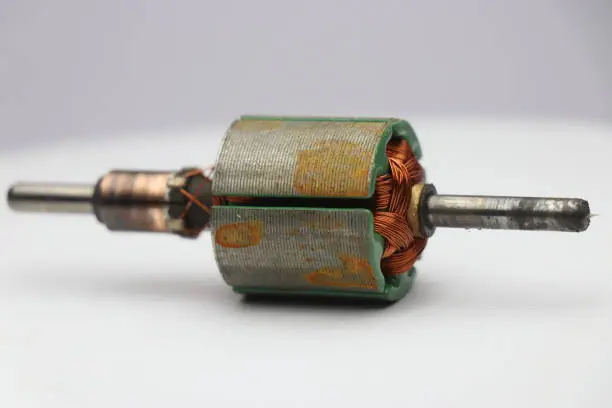

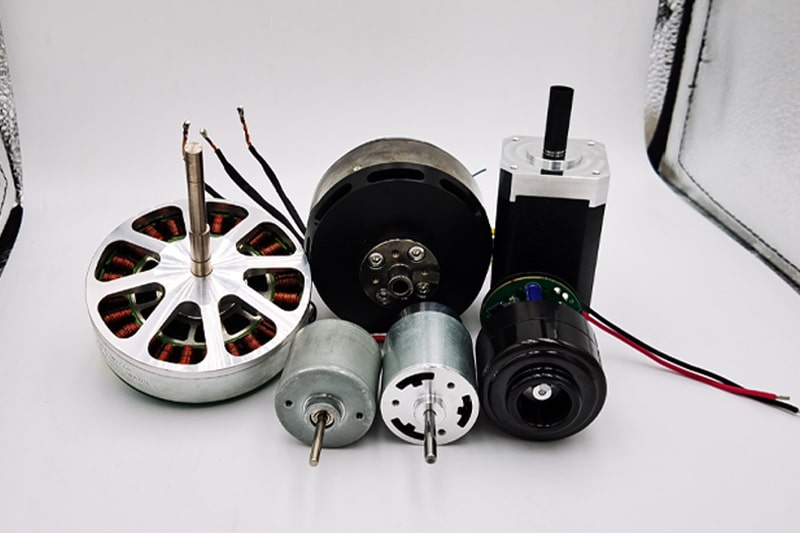

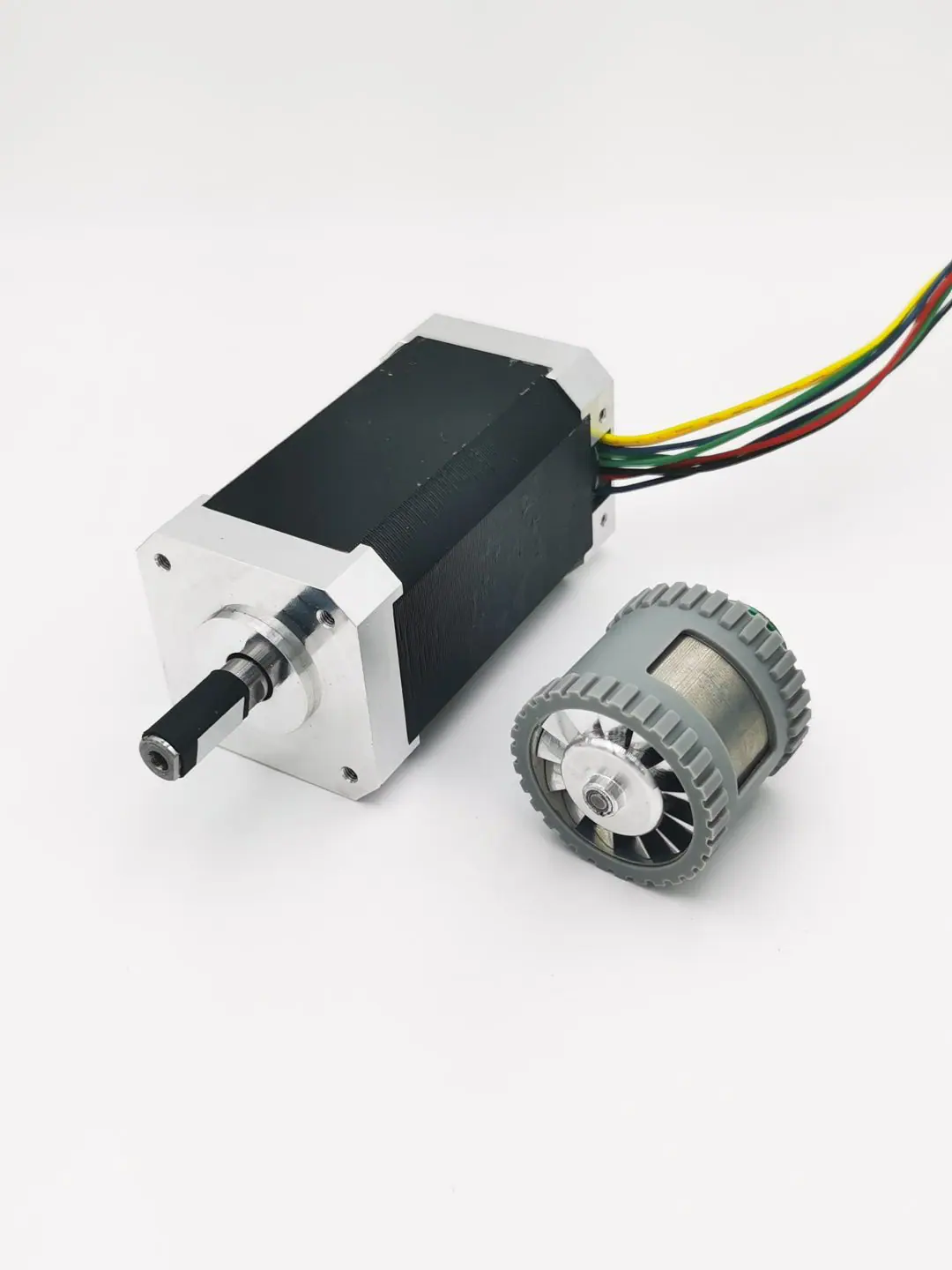

BLDC电机的基本结构



BLDC 电机主要由定子、转子和位置传感器(通常为霍尔传感器)构成,它们共同作用产生持续的旋转运动。根根据定子绕组的配置,无刷直流电机可分为单相、两相和三相等不同类型。





定子

定子是 BLDC 电机的静止部分,在产生旋转磁场方面起着关键作用。通常由多组铜线绕组构成,并以特定方式排列,这些绕组通过电子速度控制器(ESC)连接至电源。当电流通入时,绕组产生与转子相互作用的磁场,从而驱动电机旋转。



转子

BLDC 电机的转子由永磁体组成,产生磁场并与定子磁场相互作用,实现旋转运动。转子由磁极组成,转子的磁极数可在 2 到 8 之间变化,增加磁极数可提供更大的扭矩,同时会降低电机的转速。



永磁体

永磁体是 BLDC 电机中产生磁场的核心部件,通常由钕铁硼(NdFeB)或钐钴(SmCo)等高磁能积材料制成,这些磁体被牢固安装在转子上,确保在高速旋转时磁场不发生偏移或衰减。磁体的排列方式和磁性强度直接影响电机的关键性能指标,如扭矩输出、转速范围和能效水平。



电子换向系统

电子换向系统负责控制流入定子绕组的电流顺序,从而实现电机的连续旋转。该系统通常由位置反馈装置(如霍尔传感器或反电动势检测)、微控制器或数字信号处理器(DSP),以及用于切换电流路径的功率电子元件(如晶体管或 MOSFET)组成。



在当今各行各业普遍面临提升生产效率、降低能耗与控制成本的压力下,BLDC电机凭借其无刷设计和卓越的节能特性,成为应对这一系列挑战的理想解决方案,其内部结构与关键组件(包括定子、转子、永磁体及电子换向系统)是实现高效、可靠运行的关键要素。通过深入了解这些核心部件,有助于工程师在设计与优化过程中充分发挥BLDC电机的性能优势,使其广泛应用于汽车系统、工业设备、航空航天等多个领域,为机电工程的持续创新和发展提供有力支撑。
