压敏电阻在微电机中的应用

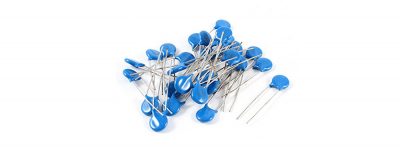

“压敏电阻”是具有非线性伏安特性的电阻装置,它主要用于电路承受过压并吸收多余电流以保护敏感器件时的电压钳位。

 压敏电阻是限压保护装置。 利用压敏电阻的非线性特性,当在压敏电阻的两极之间出现过电压时,压敏电阻可以将电压钳位到相对固定的电压值,从而实现对后续电路的保护。

今天我们主要介绍压敏电阻器在微电机中的应用和作用。

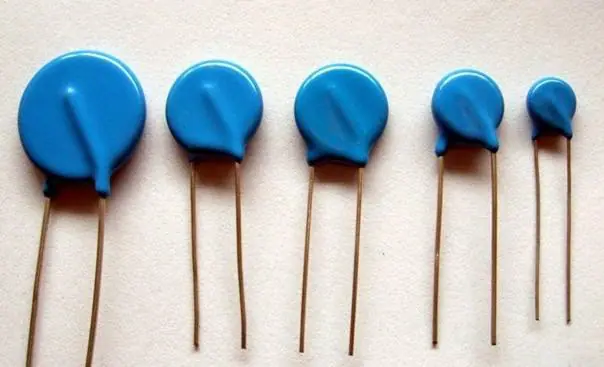

压敏电阻在微型电机中的应用主要是为了吸收换向时电机的反向电动势。 防止换向器极在换向器短路时产生火花,使换向器和电刷表面因高温灼伤,影响电机的使用寿命并产生电磁波,干扰其他电子产品的使用。

压敏电阻的原理

压敏电阻,顾名思义,被理解为对电压和变化敏感。 随着其顶部电压的增加,其电阻值可以从MΩ(兆欧)的电平变化到MΩ毫欧的电平。 当电压低时,压敏电阻在漏电流区域工作,表现出大电阻和小漏电流。 当电压增加到非线性区域并且电流在相当大的范围内变化时,电压变化很小,并且呈现出良好的电压限制特性。

当电压再次上升时,压敏电阻进入饱和区,呈现出较小的线性电阻。 由于大电流,压敏电阻会随着时间的流逝而过热并燃烧甚至爆裂。 压敏电阻通常在电流泄漏区域中,并在受到电涌冲击时进入非线性区域以释放电涌电流。 通常,它不能进入饱和区。



电机中压敏电阻的选择

压敏电阻的选择通常是标称电压E1,它是压敏电阻流过1mA电流时两端之间的电压值。

1). 所谓压敏电阻电压是击穿电压或阈值电压,是指在指定电流下的电压值。 在大多数情况下,使用将1mA DC传递到压敏电阻时测得的电压值。 产品的压敏电阻电压范围为1V至9000V。 可以根据特定需要正确选择。 通常,1mA = 1〜1.5倍于额定电压的峰值。 ZnO压敏电阻电压值的选择非常重要,它与保护效果和使用寿命有关。 如果电机的额定电源电压为12V,则压敏电阻的电压值为V1mA =(1〜1.5)×Vp =(1〜1.5)×12V =“ 12〜18v”,压敏电阻的击穿电压为 可以在(2.0〜2.2)* Vp之间选择,即在24V〜26.4V之间选择。

2). 所谓的电流容量,即最大脉冲电流的峰值,是在规定的浪涌电流波形和规定的浪涌电流数量下,压敏电阻电压的变化不超过±10%时的最大脉冲电流。 当环境温度为25℃时。 为了延长设备的使用寿命,ZnO压敏电阻吸收的浪涌电流的幅度应小于手册中给出的产品最大流量。 但是从保护效果开始,最好选择较大的流量。 在许多情况下实际流量往往难以精确计算,请根据实际使用电机进行相应的选择。
