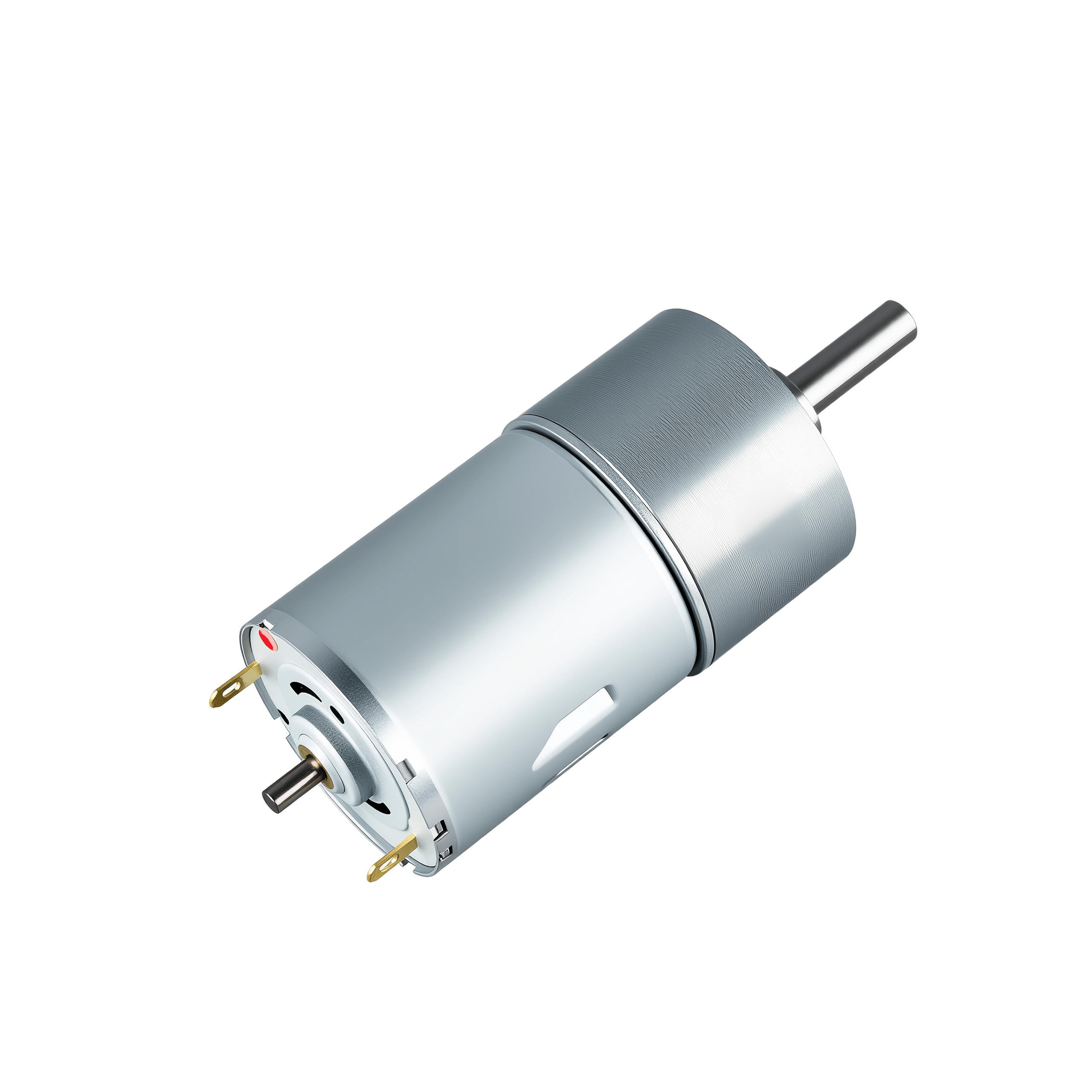

KM-37A535

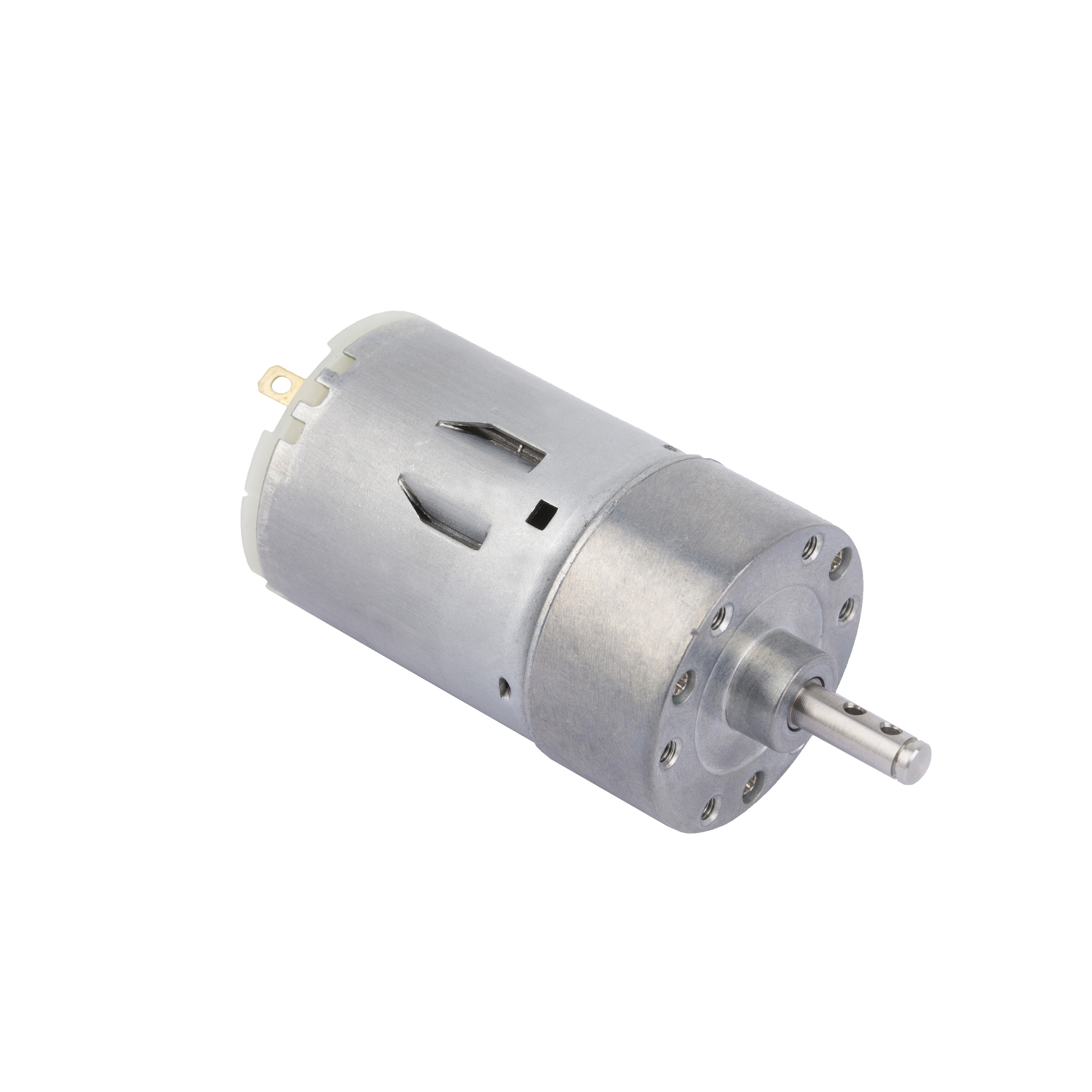

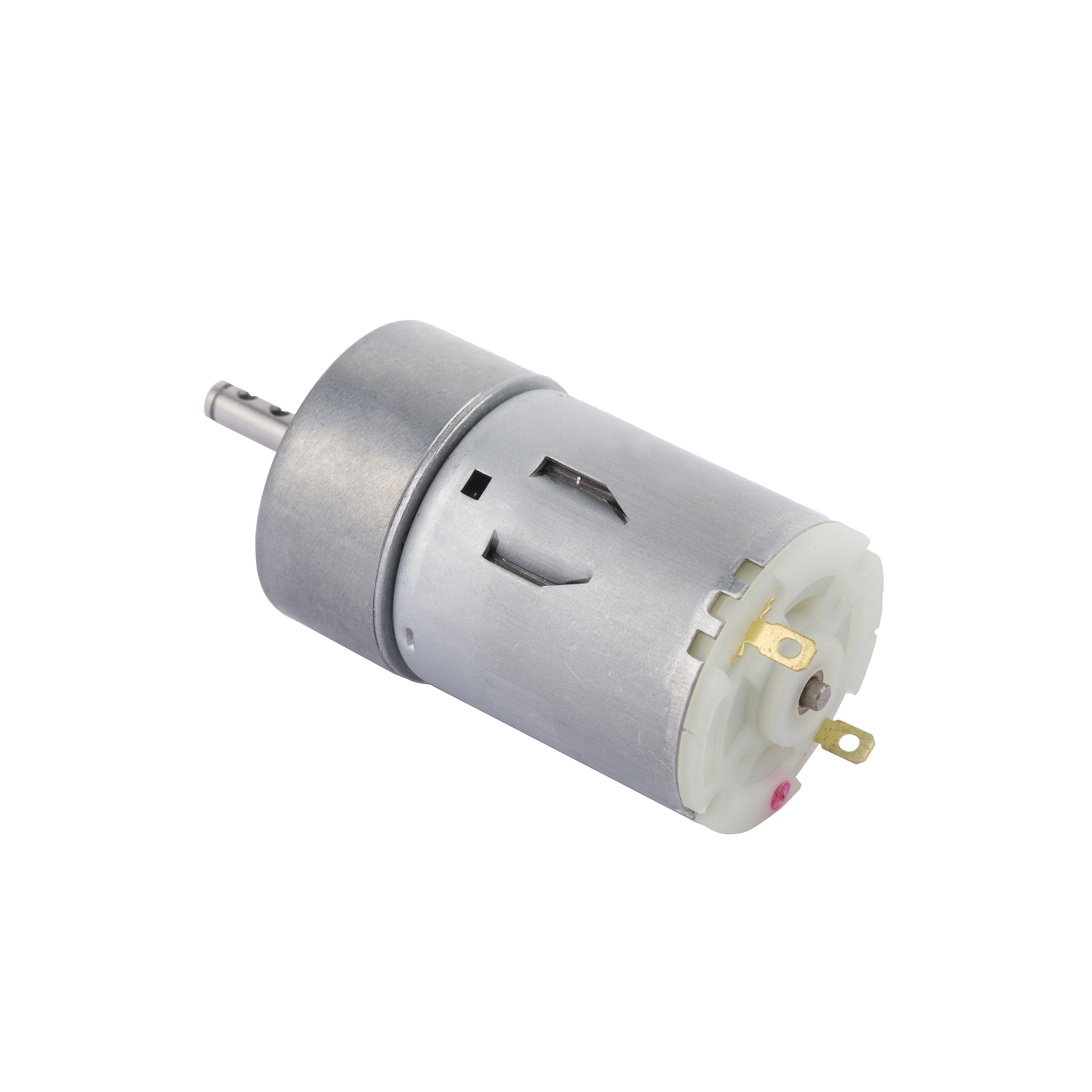

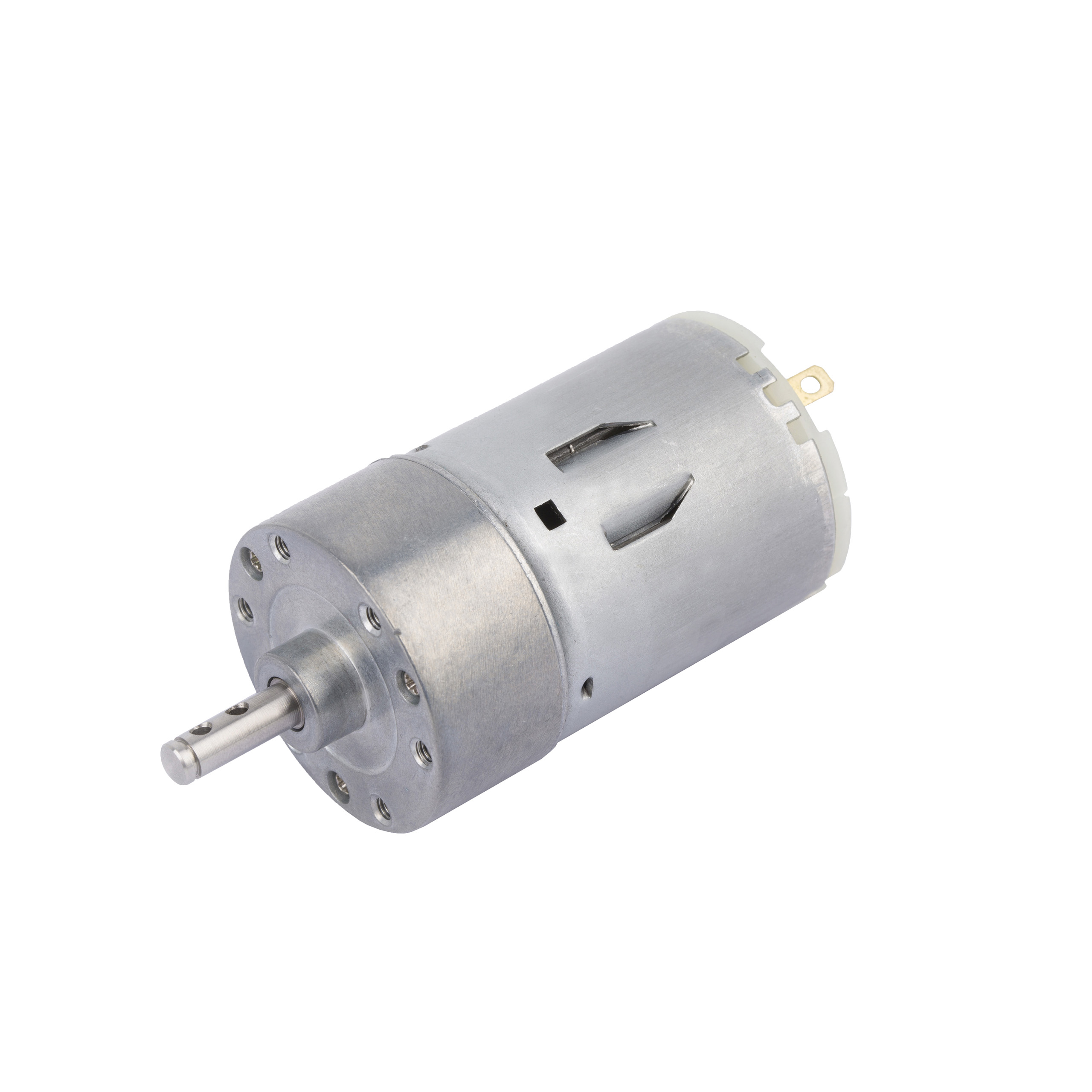

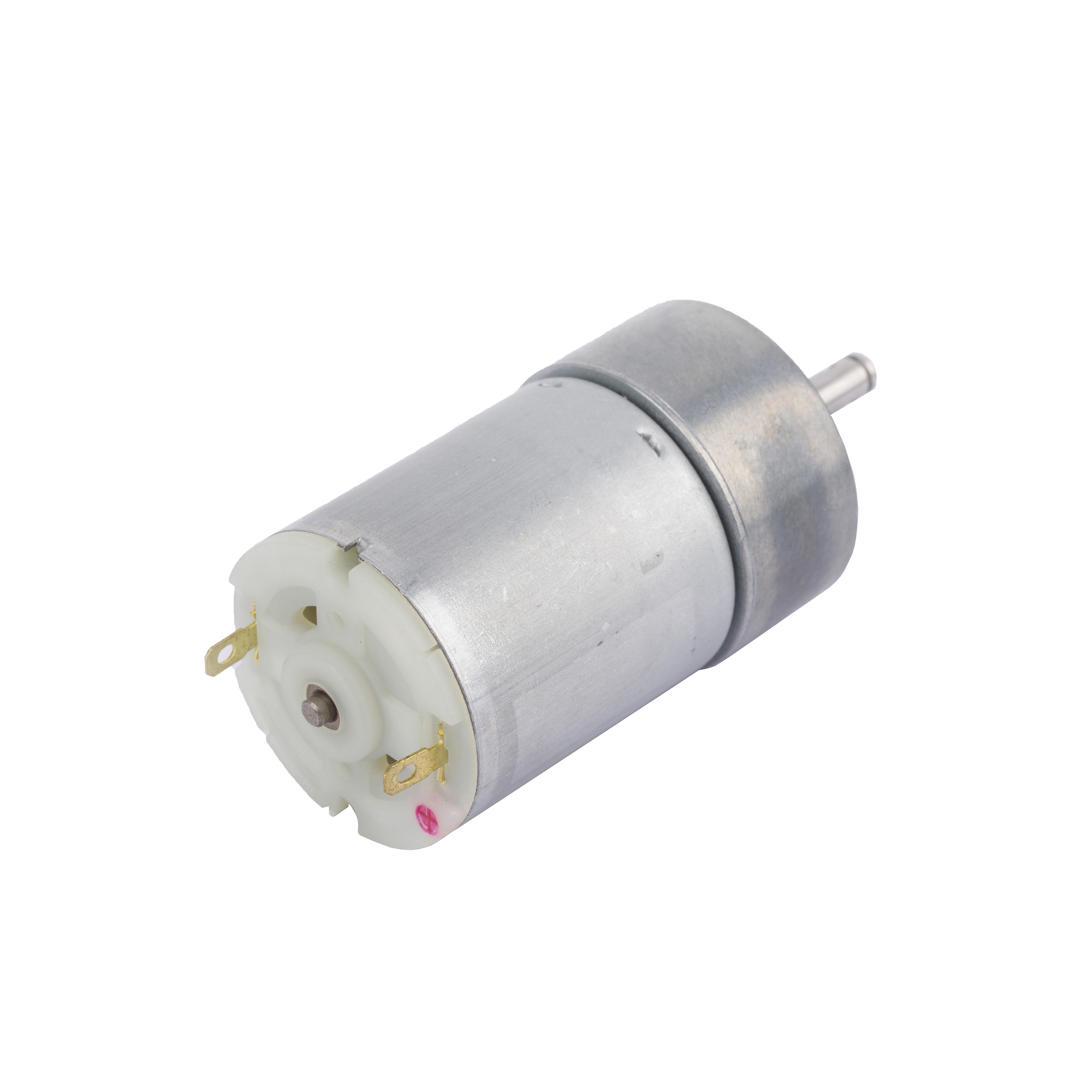

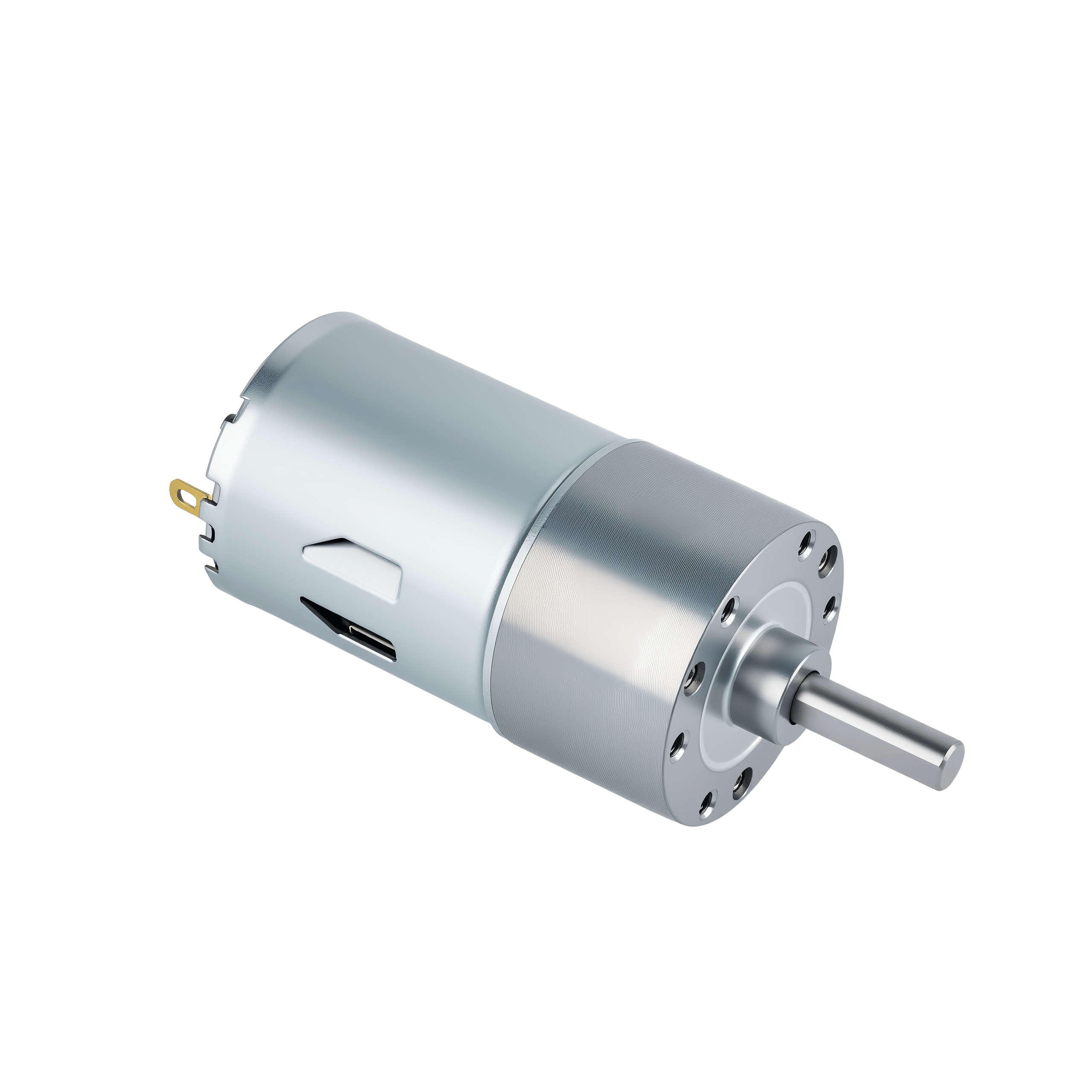

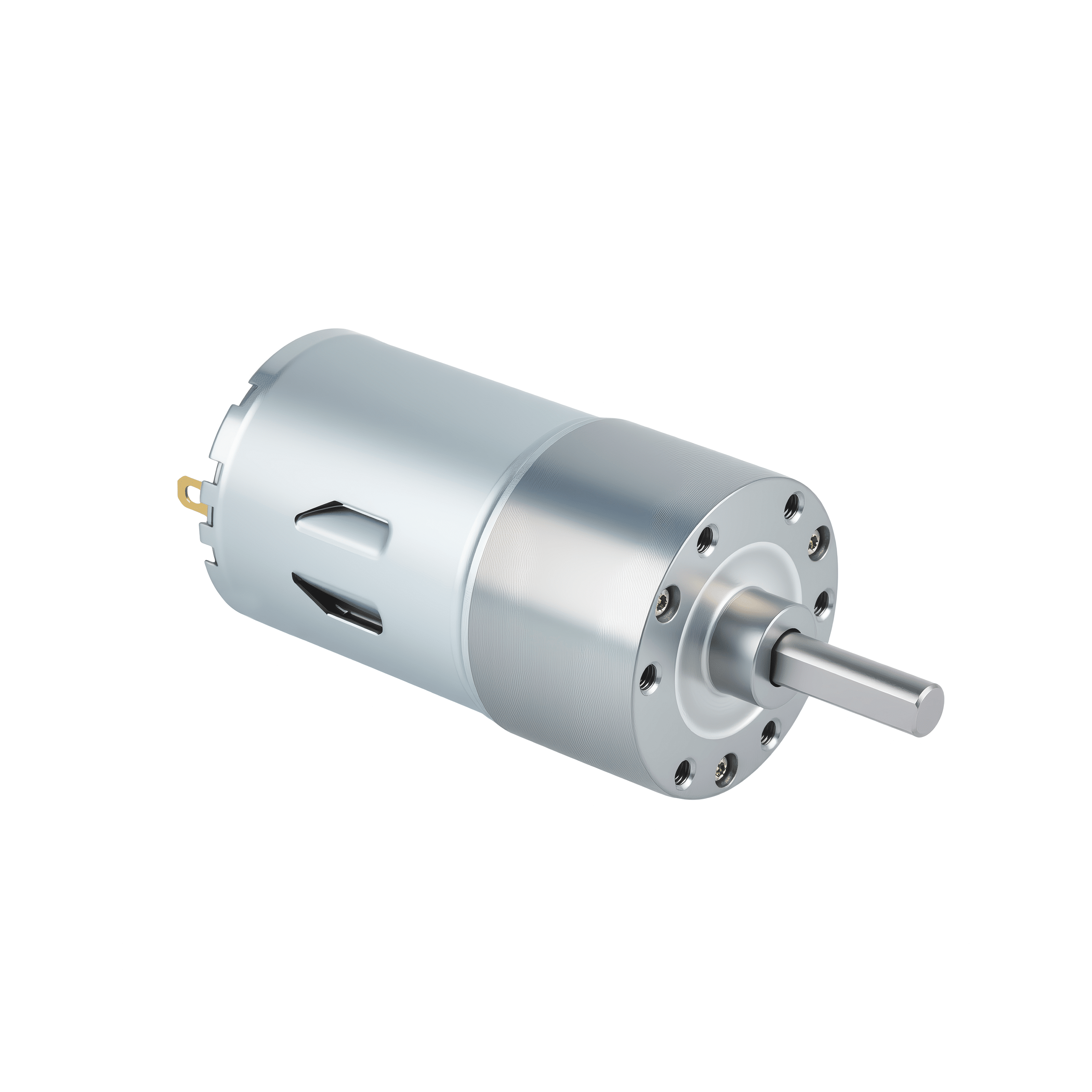

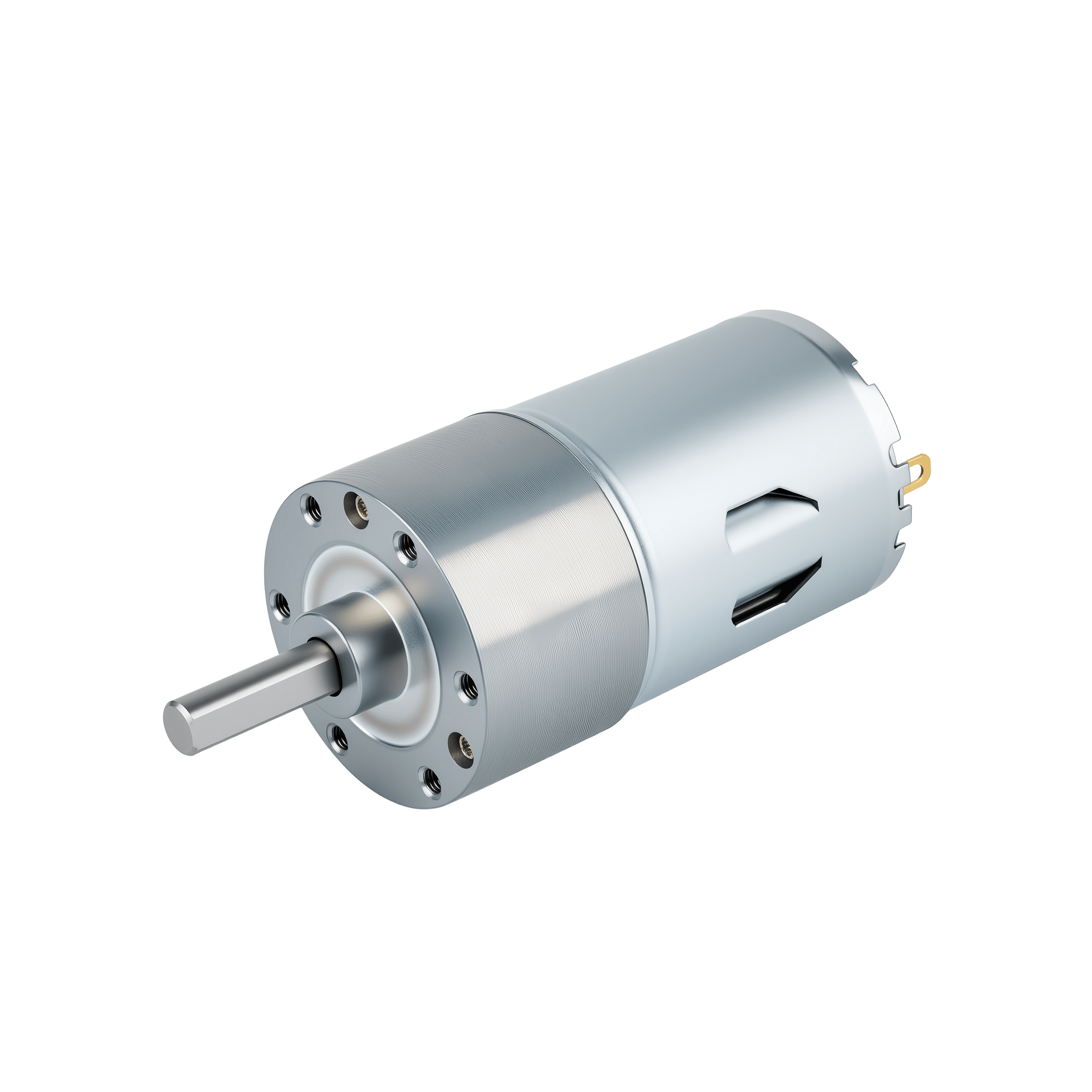

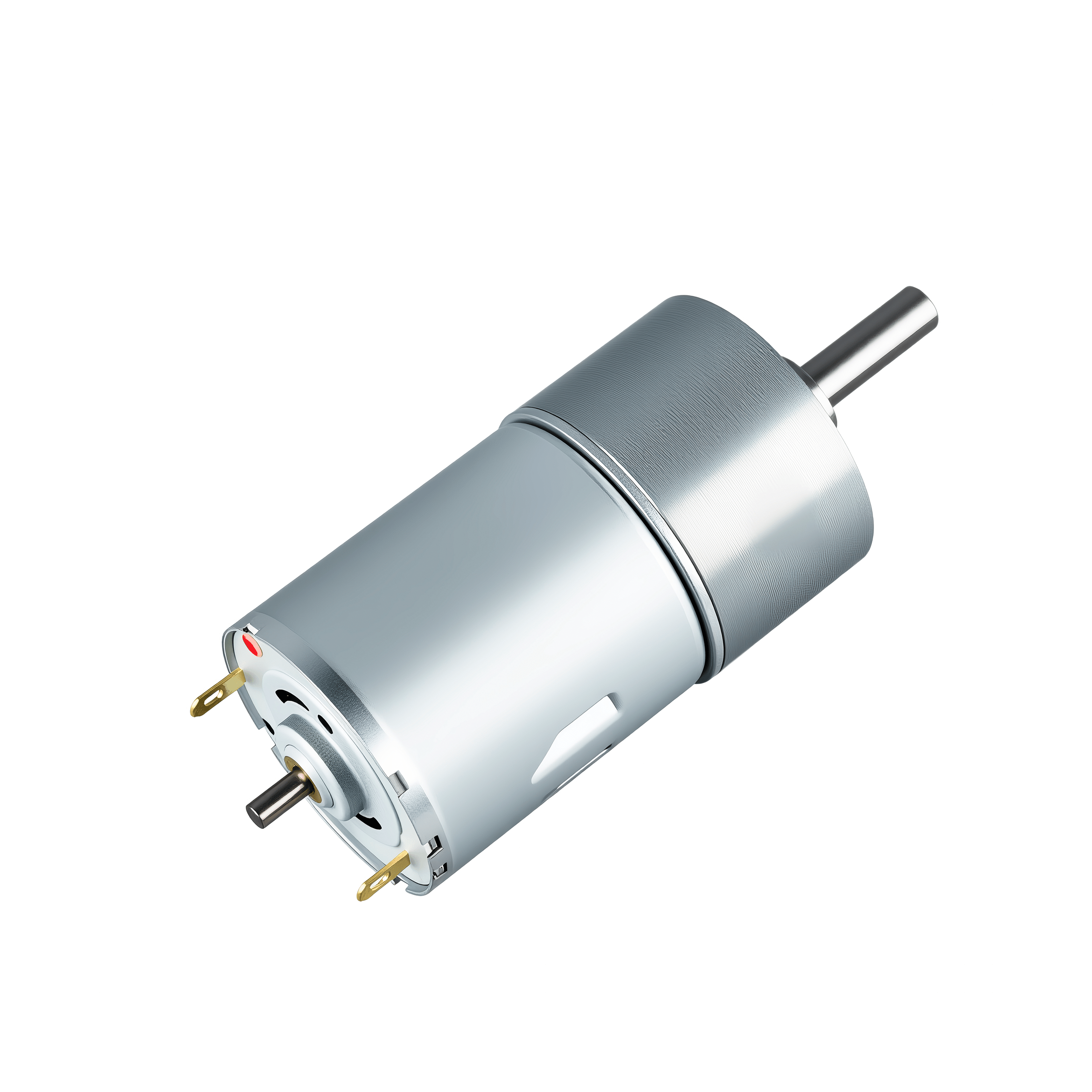

KM-37A535 永磁直流减速电机额定电压为 6V,具备稳定输出和优异的电气性能,适用于多种对持续性与可靠性有较高要求的应用场景。其额定扭矩为 1.5 kg·cm,堵转扭矩达 6.83 kg·cm,能够在面对短时阻力冲击时保持稳定运行,不易出现性能衰减,确保系统操作的连贯性与安全性。

该电机结构紧凑、输出平衡,易于集成至空间受限或对运动控制精度有严格要求的系统中。其可靠的驱动能力使其广泛应用于 ATM 机、纸巾分配器、自动售货机、金融机械等自动化设备中,有效提升整机的响应效率与运行稳定性。

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:
减速比 6.9 15.8 37.4 55.8 88.4 151
齿轮箱长度 | mm 18.3 21.3 23.8 26.3
额定力矩 | kg·cm 0.6 1 2 3 5 6
额定转速 | RPM 865.2 389.1 165.6 110.9 68.7 41.8
堵转力矩 | kg·cm 3.5 7.2 15.3 22.8 32.5 55.6
齿轮箱瞬间容许扭力 | kg·cm 1.5 2.0 9.0 12.0
>>电机参数:
RS-535
型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
RS-535PAV-2297 12 0.17 5400 0.9 4100 150.0 6.31 3.20 623.08
RS-535PAV-22136 24 0.13 7900 0.7 6800 180.0 12.55 4.22 1292.73



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

智能卫生纸机可实现纸盒的自动出纸与切纸,其新颖的设计与合理的结构不仅提升了使用便捷性,也在很大程度上减少了多人接触带来的细菌传播风险。

常见疑问

有没有空心杯/外转子的无刷电机?

我司无刷电机产品齐全,可以提供空心杯,外转子等特殊结构的电机。

齿轮的类型都有哪些?

我们现在生产的齿轮类型齐全

按齿轮结构:直齿,斜齿轮,锥齿轮,蜗杆,蜗轮;

按齿轮材料:塑胶齿,金属齿(铜,不锈钢,粉末冶金)。

金茂展的电机噪声大吗?可以提供没有噪声的电机吗?

金茂展的电机噪声控制在行业内处于领先水平;

通常我们根据背景噪声和测量距离来定义电机的噪声水平(单位为dB)。

噪声分为两大类:机械噪声和电气噪声。机械噪声主要与电机本身的结构有关,也与电机的运行速度相关(一般来说速度越快,噪声越大),而电气噪声则主要源于电刷与换向器之间摩擦产生的火花。

目前在电机行业中不存在没有噪声的电机,我们会通过改善设计让电机的噪声达到客户要求的水平。

公司产品都通过了哪些认证?

常规产品都通过RoHS,REACH认证;EMC, CE,UL等标准可按客户需求做相关认证;

可以提供无刷电机的控制器吗?

可以,我们提供的无刷电机方案,包含无刷电机的控制器;
