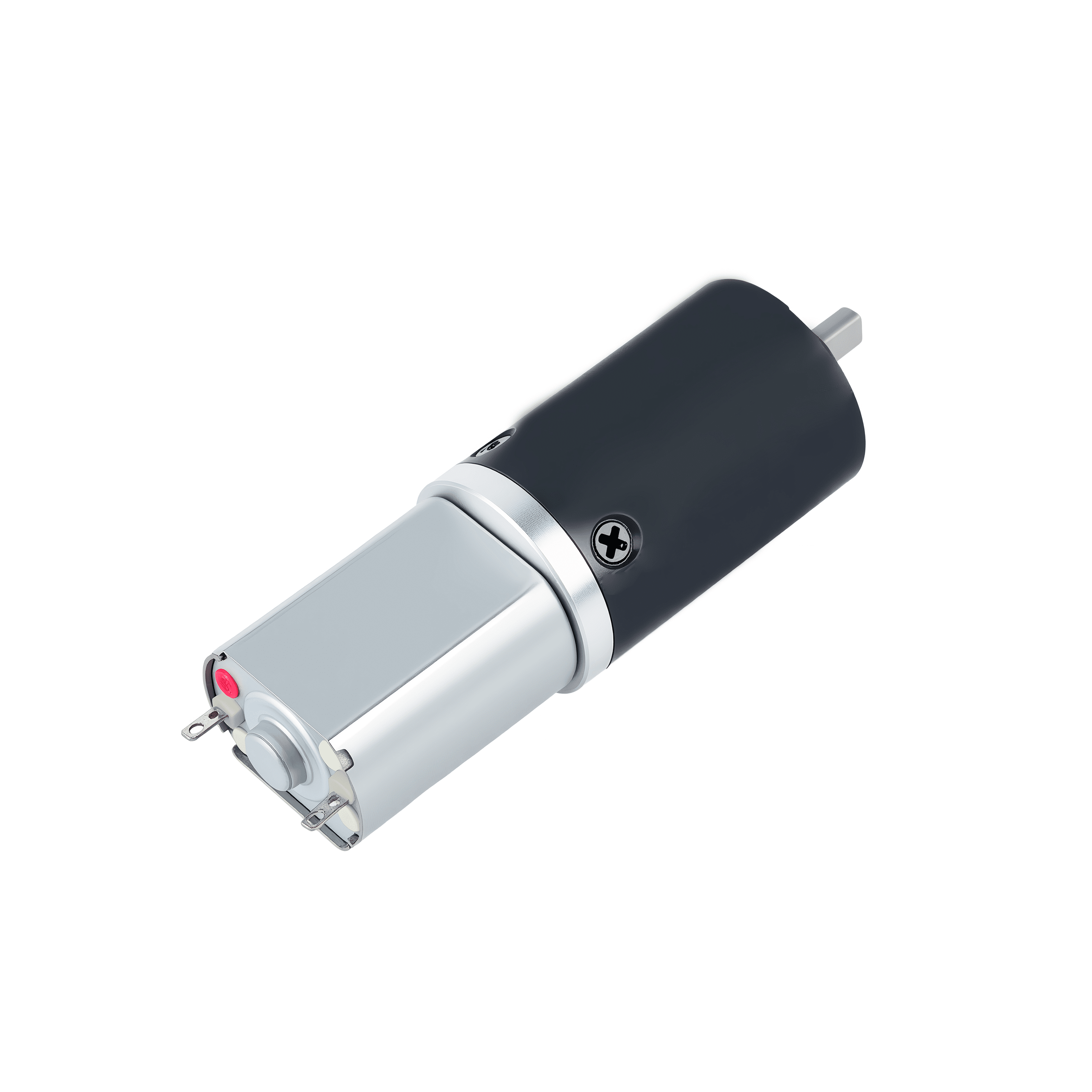

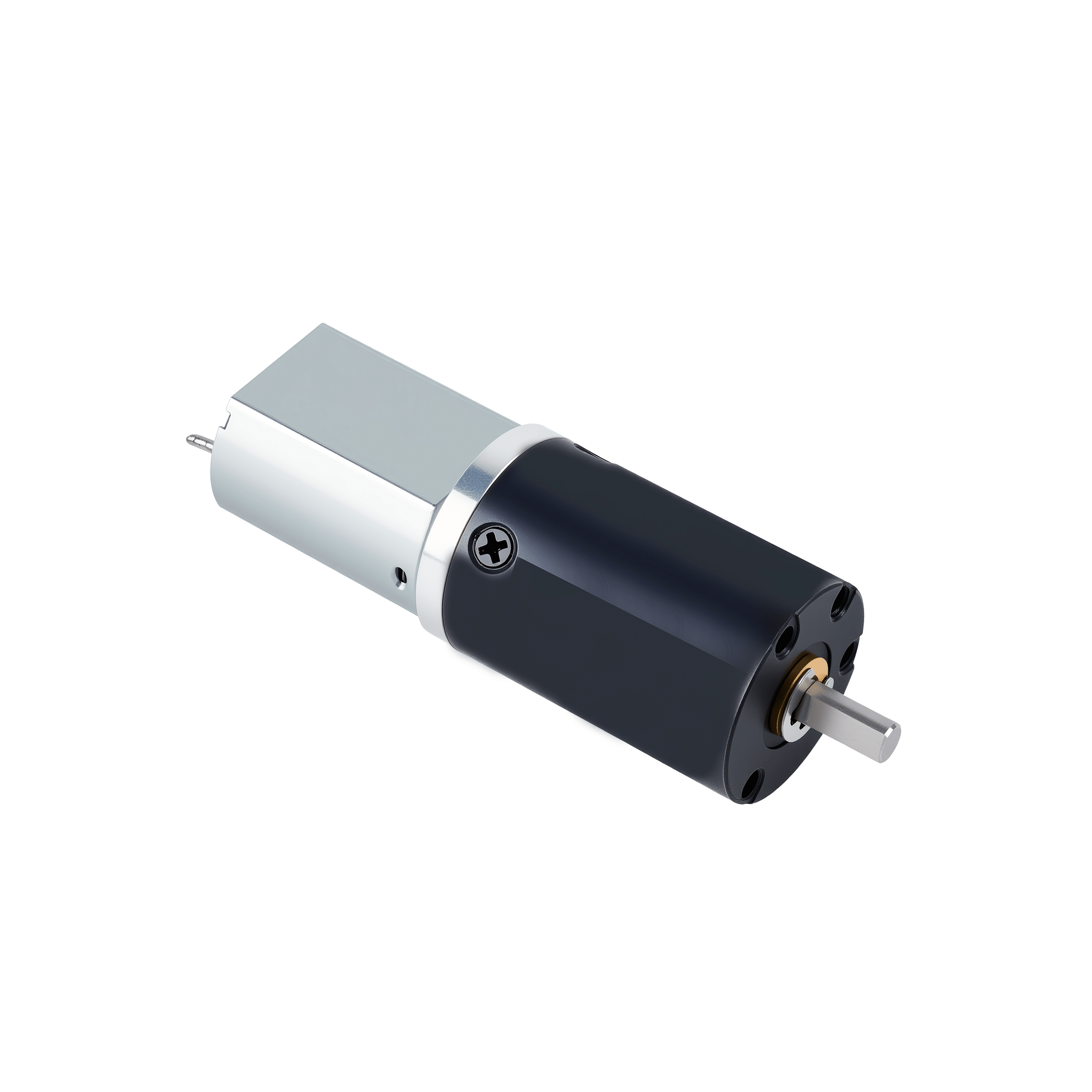

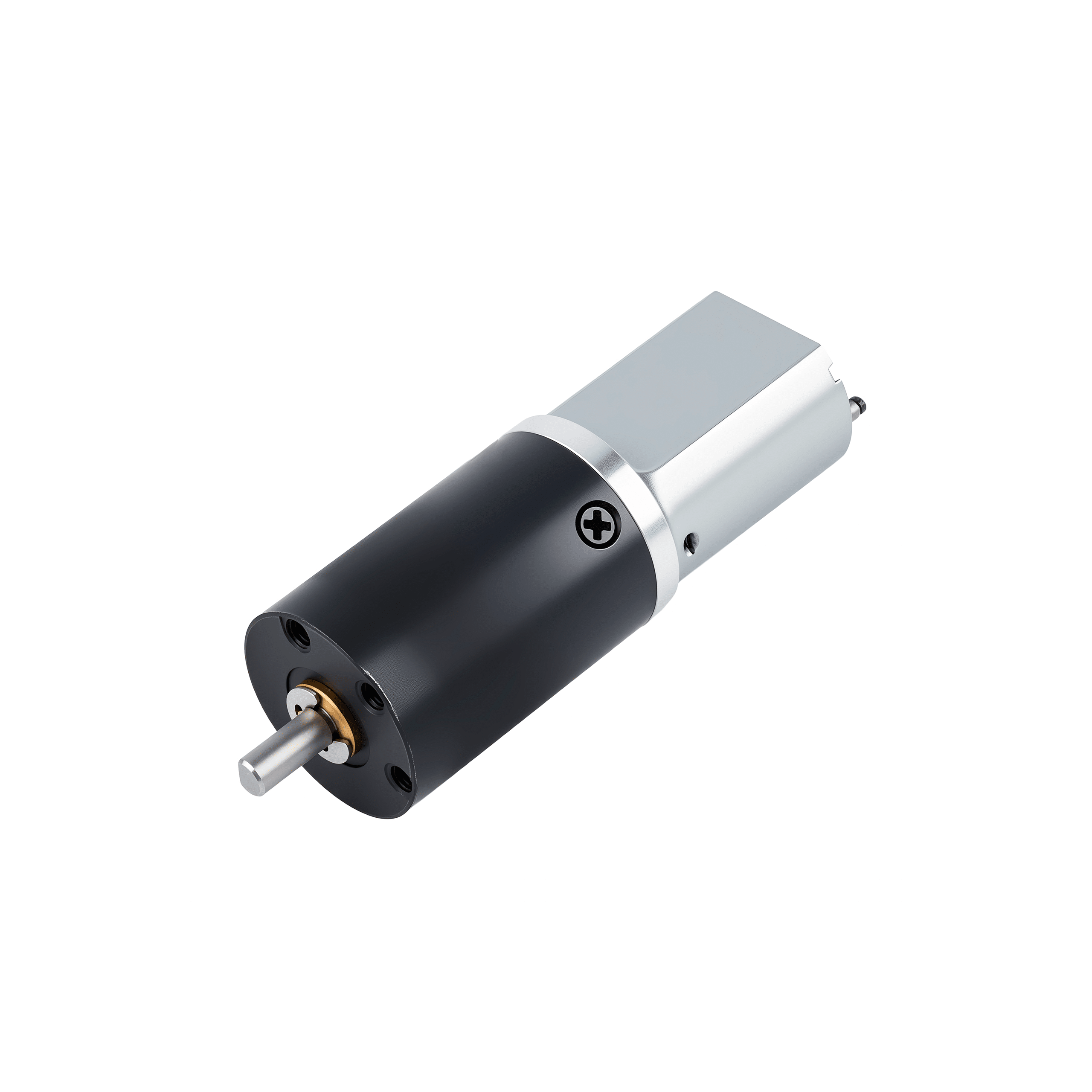

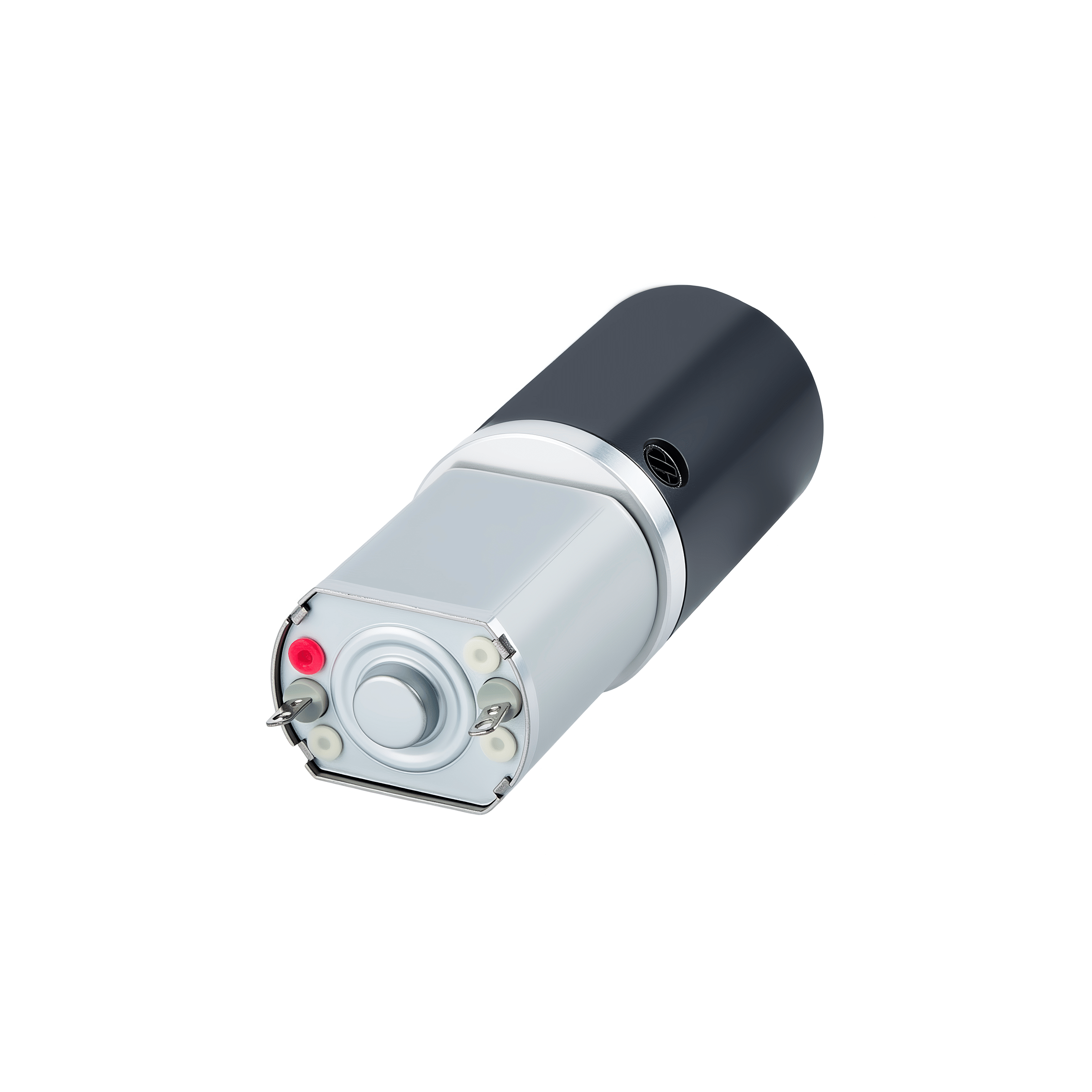

KM-22X130

KM-22X130 直流减速电机具备结构紧凑、传动平稳的特点,齿轮箱直径为 22 mm,长度为 25 mm,便于集成于空间有限的系统中。凭借良好的运行稳定性与适配能力,广泛适用于电子锁、打印机、机器人、美容仪器等多种应用场景,能够满足对性能与可靠性要求较高的驱动任务。

此外,金茂展电机还提供定制化服务,可根据具体使用需求优化电机参数与结构配置,进一步提升系统效率与适用性。

电机外形图

可定制参数 | A:轴伸长度, B:扁位长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

>>减速箱参数:
减速比 16 24 64 96 256 384 576
齿轮箱长度 | mm 24.5 29.5 34.5
额定力矩 | kg·cm 0.5 0.8 1.5 2.5 4.0 7.0 10
额定转速 | RPM 660 430 172 111.6 45.5 29.5 19.9
堵转力矩 | kg·cm 2.3 3.4 8.1 12.1 29.1 43.7 65.5
齿轮箱瞬间容许扭力 | kg·cm 0.3 0.5 0.8 1.2 1.5 1.5
>>电机参数:
型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
FF-130SHV-08480 12 0.03 6471 0.11 4863 12.92 0.65 0.35 51.99



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

控制汽车前灯的电机通常由汽车电气系统控制电机,连接前照灯,调整前照灯的位置,指向不同的方向,电机是控制车前灯的核心部件。金茂展电机向您介绍电机FC-140SAV为汽车灯光特殊定制。

常见疑问

金茂展的电机噪声大吗?可以提供没有噪声的电机吗?

金茂展的电机噪声控制在行业内处于领先水平;

通常我们根据背景噪声和测量距离来定义电机的噪声水平(单位为dB)。

噪声分为两大类:机械噪声和电气噪声。机械噪声主要与电机本身的结构有关,也与电机的运行速度相关(一般来说速度越快,噪声越大),而电气噪声则主要源于电刷与换向器之间摩擦产生的火花。

目前在电机行业中不存在没有噪声的电机,我们会通过改善设计让电机的噪声达到客户要求的水平。

电机可以定制吗?

可以,我司有研发团队可对电机进行开发定制;

电机定制项目包括电机的外形尺寸,内部结构,性能参数和相关定制配件等,以满足电机在不同条件下工作的要求。

金茂展的有刷直流电机用的是什么电刷?

我们通常使用两种类型的电刷:金属刷和碳刷。选择哪种刷子取决于多个因素,包括电机的速度、电流承载能力和预期寿命。对于尺寸小一点的电机,我们通常选择金属电刷;而对于尺寸大一点的电机,则倾向于选择碳刷。相较于金属刷,碳刷具有更长的使用寿命,并且能够显著降低换向器的磨损。

能告诉我样品和订单的交货期吗?

一般直流电机样品的交货期通常在10~15天,减速电机样品的交货期则在15~20天。

若有特殊定制需求,如加长轴、特殊减速比等,交货时间会相应延长。

订单标准的交货期为35天,但这一时间会根据不同的型号、生产周期和订单数量进行调整。

产品有没有库存?能给我一些样品吗?

我们所有的电机都是按需求定制,没有现货库存,若仅需要电机用于个人使用或替换,我们可能无法提供。如果是用在正式订单前的样品测试,并且您能接受我们的起订量和价格等条件,我们愿意提供样品。
