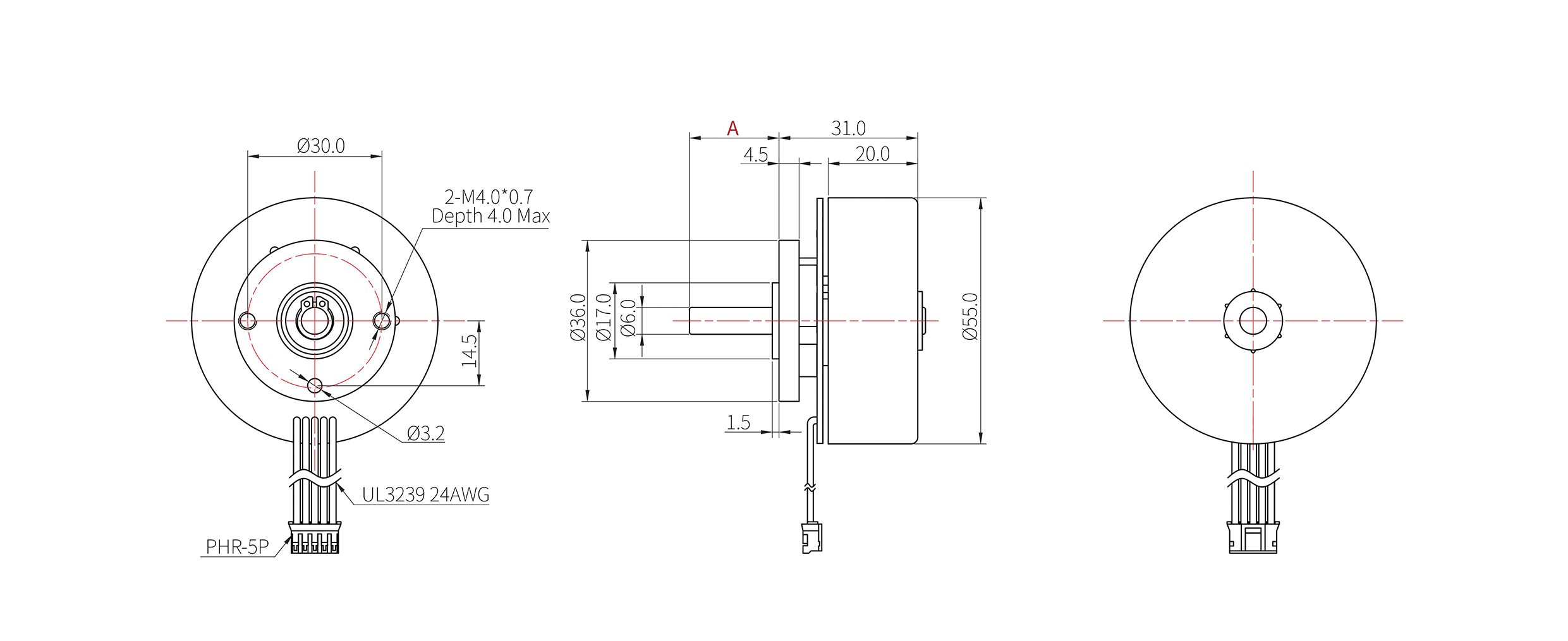

电机外形图

可定制参数 | A:轴伸长度
除非特别标注,所有尺寸单位为毫米(mm),图纸仅供参考,具体规格请联系确认

技术参数表

| *向右滑动阅读完整表格⇒

型号 额定电压 空载 最大效率点 堵转
电流 转速 电流 转速 力矩 功率 电流 力矩
V A RPM A RPM g·cm W A g·cm
KAE5520H-01A 24 0.16 4037 1.21 3567 642.41 23.54 9.18 5517.89
KAE5520H-03A 24 0.19 4083 1.54 3633 776.64 28.99 12.44 7046.71



技术参数仅供参考,可提供定制
单位换算:1 g·cm ≈ 0.098 mN·m ≈ 0.014 oz·in;1 mm ≈ 0.039 in;1 g ≈ 0.035 oz

应用方案

常见疑问

减速箱可以配无刷电机?

减速箱可以选配合适尺寸的无刷电机,具体选型视客户需求而定;

能参观一下金茂展的电机工厂吗?

欢迎随时来访,但请提前数日通知我们,以便我们安排日程并制定参观计划。

样品费用是多少?

对于5件以内的低成本样品,我们可以免费提供,但运费需由客户承担(客户可选择提供快递单号或安排快递员到我司取件,这两种方式我们都能接受);

超出此数量的样品,或定制化产品,我们将收取相应的样品费和运费。

电机评估需要提供哪些参数信息?

客户需要明确提供产品的性能与外形要求(不同的外形决定空间的大小,这将直接关联到不同的规格能做到的性能如扭矩值是有差别的)。性能要求包括工作电压、额定负载、额定转速等参数,外形要求则包括最大安装尺寸、出轴尺寸、端子方向等。

此外,若客户有其他更详细的要求如电流限制、工作环境、使用寿命和EMC标准等也可以一起提供,这将有助于我们进行更为精确和全面的评估,确保最终产品能够满足客户的个性化需求。

金茂展的有刷直流电机用的是什么电刷?

我们通常使用两种类型的电刷:金属刷和碳刷。选择哪种刷子取决于多个因素,包括电机的速度、电流承载能力和预期寿命。对于尺寸小一点的电机,我们通常选择金属电刷;而对于尺寸大一点的电机,则倾向于选择碳刷。相较于金属刷,碳刷具有更长的使用寿命,并且能够显著降低换向器的磨损。
