直流电机的抗电磁场

反向电磁场是由定子磁场内部的线圈旋转引起的。 其单位与电压,伏特相同。 让我们简要地讨论直流电机中的反电磁场的特性。

直流电机是如何产生电磁场的

直流电机会由于永磁体或电磁体而产生磁场。 当提供给电枢时,跨电枢绕组产生的电压与电枢电流相反。 由于相互作用的磁场,电枢被迫旋转。 在直流电机中,在电枢的两端产生的电压在直流电机中称为反电磁场。 反向电磁场始终与电源电压相反。 为了使直流电机的电枢保持旋转,电源电压必须迫使电流流过电枢绕组以反转电磁场。

以下是逆电磁场的数学表达式:

Eb = Φ NZ / 60 * P/A

其中磁通/极= φ,电枢转速= N,电枢导体总数= Z,电枢绕组= A。

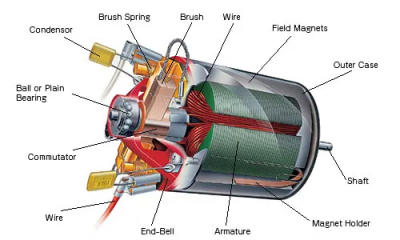

下图显示了直流电机,所有部件的标签,以了解如何产生电动势,和直流电机的内部结构。

因此,直流电机中的能量转换仅归因于该反电磁场的产生。 当直流电机空载运行时,提供的电压几乎等于直流电机产生的反电磁场。 这是因为直流电机需要较小的扭矩(Ta = KIa)才能克服摩擦和绕组电阻。

从以上讨论可以得出结论,抗电磁场在直流电机的运行中起着动态作用。 抗电磁场还有另一个功能,那就是使电机自动调节。 然后,它如何使直流电机自动调节,让我们通过以下研究。

反向电磁场使直流电机自动调节

假设电机在空载条件下运行,则在此阶段,直流电机仅需要很小的扭矩来调节摩擦和绕组损耗。 结果,直流电机提取的电流更少。 直流电机中的反向电磁场与电流是相互依赖的,因此反向电磁场的值将随着电流的减小而减小。 在此阶段,反电磁场的大小大约等于所提供的电压。

在直流电机的轴上突然施加负载时,直流电机会减速。 随着直流电机速度的降低,抗电磁场的振幅也将降低。 较小的反向电磁场将从电源中提取大电流。 电枢电流在电枢中感应出更大的转矩,这是直流电机所需要的。 结果,直流电机以新的速度连续运转。

直流电机上的负载突然减小。 在这种情况下,直流电机上的驱动转矩大于负载转矩。 驱动转矩增加了直流电机的速度,这也增加了抗电磁场。 电枢电流因反向电磁场的高值而减小。 因此,电枢电流值产生等于负载转矩的驱动转矩。 结果,直流电机将以新的速度均匀旋转。

因此,生成的反电动势通过调节电枢电流以满足负载要求来操作直流电机。 这是反电动势的一些优点。

直流电机具有抗电磁场的优点

反向电磁场使直流电机能够自动调节,这意味着它可以在无负载到最大负载的恒定速度下运行。 直流电机根据施加在其上的负载产生电枢电流。 我们通过以下公式计算电枢电流。 下图还显示了直流电机中的电枢电流。 I =(V-Eb)Ra

逆电磁场对直流电机的运行是至关重要的,它不会产生波动,并能有效地响应输出负载。
