行星齿轮箱:工作原理、组件和优势

相比其他齿轮箱,行星齿轮箱能够均匀分配扭矩,从而提升耐用性和传动效率,其紧凑设计使其在空间受限且对性能要求高的应用中尤为适用。

行星齿轮箱是工业传动系统中常见的核心装置,凭借高扭矩传递能力和紧凑结构被广泛使用。它由太阳轮、行星齿轮、齿圈和行星架构成,能够在有限空间内实现高效、平稳的动力输出,因此广泛应用于自动化、机器人、汽车系统和工业机械等领域。本文将介绍行星齿轮箱的工作原理、关键部件与主要优势,并探讨其在现代技术中的重要作用。

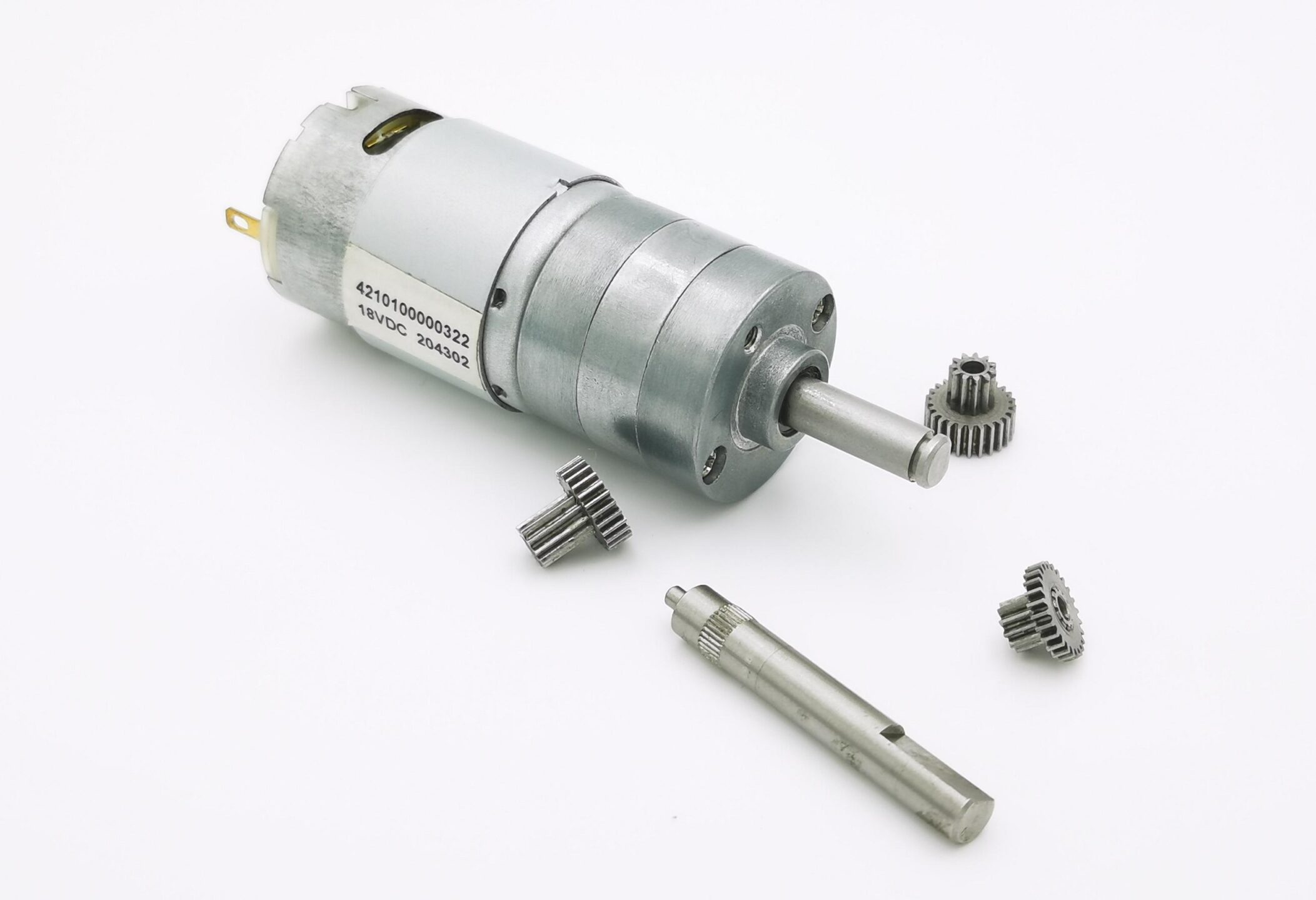

什么是行星齿轮箱?



行星齿轮箱是一种常见的减速装置,主要用于降低转速、提升扭矩并优化电机与负载之间的惯量匹配。其命名源自行星绕太阳运行的原理,行星齿轮围绕太阳轮旋转,并与外部齿圈啮合,形成独特的齿轮系统。通过不同的组合方式,行星齿轮箱能够实现多样化的齿轮比和旋转运动。



行星齿轮箱的关键部件



  •  太阳轮:位于齿轮系统的中心,作为输入端与行星齿轮啮合,是整个传动的核心驱动齿轮。
  •  行星齿轮:围绕太阳轮旋转,并与齿圈同时啮合,实现扭矩分配与传递。
  •  齿圈:包覆在行星齿轮外侧,承担扭矩传递和输出分配的作用。
  •  行星架:连接各行星齿轮的中心轴,提供支撑并作为输出部件之一。



行星齿轮箱的运转依赖于这些部件间精确的传动比控制,通过灵活的结构组合可获得不同减速比。其紧凑结构、高效率与适配性,使其成为工业与消费级设备中的理想选择。





行星齿轮箱的主要优势



  1. 高扭矩输出:多个行星齿轮均分负载,使得体积小巧的行星齿轮箱也能实现远超传统齿轮箱的扭矩传递能力。
  2. 紧凑设计:同轴设计使输入轴与输出轴保持一致,大幅减少体积并提升空间利用率。
  3.  高传动效率:得益于优化的内部结构,能量损耗大幅降低。与伺服电机配合时,不仅能够提升扭矩,还能显著提高功率密度和整体运行效率。
  4.  多样化齿轮比:通过单级或多级配置,行星齿轮箱可灵活实现不同的减速比,适配多种应用需求。
  5.  耐用性与长寿命:采用高强度硬化合金钢制造,具备优异的抗磨损和抗疲劳性能,能够在长期运行中保持稳定可靠。



行星齿轮箱凭借高扭矩能力、紧凑设计与优异的适应性,成为工业自动化、机器人、电动汽车等领域的首选解决方案,并在推动机械技术进步方面发挥着关键作用。金茂展电机坚持技术创新,专注于提供高效、可靠的齿轮箱定制解决方案,通过系统化设计与严格的质量控制,确保产品性能稳定、可追溯,为多样化的应用需求提供有力支持。
